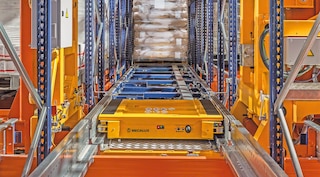

Pallet Shuttle Automático 3D
Sistema de armazenamento compacto para paletes que utiliza carros autónomos e multidirecionais para maximizar a capacidade, produtividade e flexibilidade do armazém.
O produto
A solução de automatização definitiva para conseguir a máxima compactação, produtividade e flexibilidade num armazém de paletes

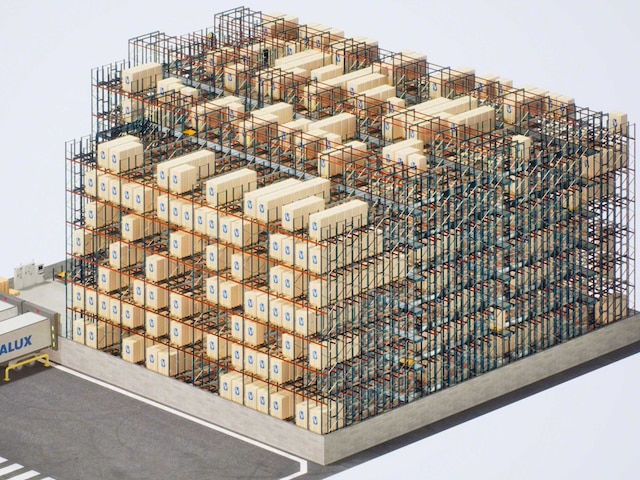

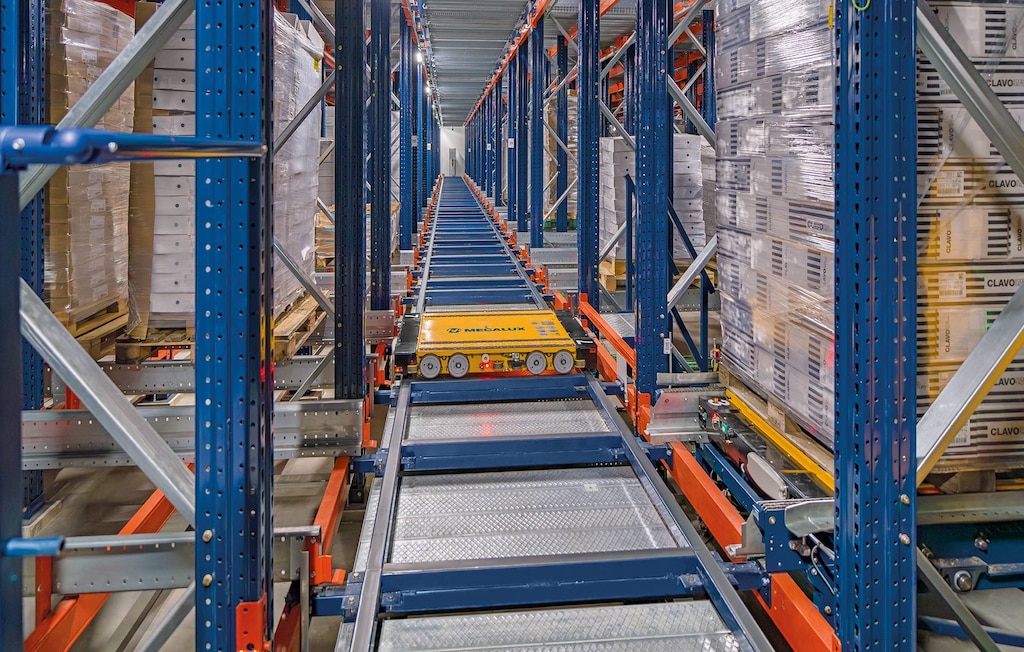

O Pallet Shuttle Automático 3D é uma solução de armazenagem de alta densidade baseada num inovador carro elétrico multidirecional que deposita e extrai as paletes das estantes com grande eficiência e absoluta precisão. Os carros operam com total autonomia e circulam nos corredores e canais que formam o conjunto de estantes sem precisar do auxílio de outros veículos de movimentação, como transelevadores ou lançadeiras. Além disso, uma série de elevadores permitem o seu movimento entre níveis.
O Pallet Shuttle Automático 3D da Mecalux é um sistema de última geração que se situa na vanguarda da automatização de armazéns. Não só aumenta a produtividade do armazém e otimiza a utilização do espaço para aumentar a capacidade de armazenamento, como também proporciona uma extraordinária versatilidade para satisfazer as necessidades de cenários dinâmicos, face a picos de procura ou tarefas de alta prioridade. Além disso, o seu desenho completamente modular favorece a rápida escalabilidade para ajustar a capacidade e o rendimento do sistema ao crescimento da empresa.
Vantagens do Pallet Shuttle Automático 3D
- Alta produtividade: a rápida velocidade de circulação e a versatilidade operacional dos shuttles 3D multidirecionais potenciam significativamente o rendimento do armazém.

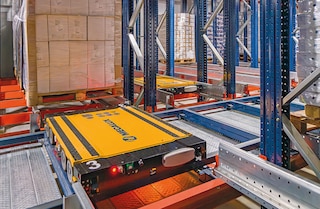

- Máxima flexibilidade: o movimento dos carros pallet entre níveis e corredores, juntamente com a possibilidade de vários carros operarem simultaneamente no mesmo corredor, permite ajustar o rendimento do sistema para cenários dinâmicos, como a execução de tarefas prioritárias ou face a picos de procura.

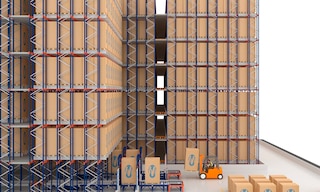

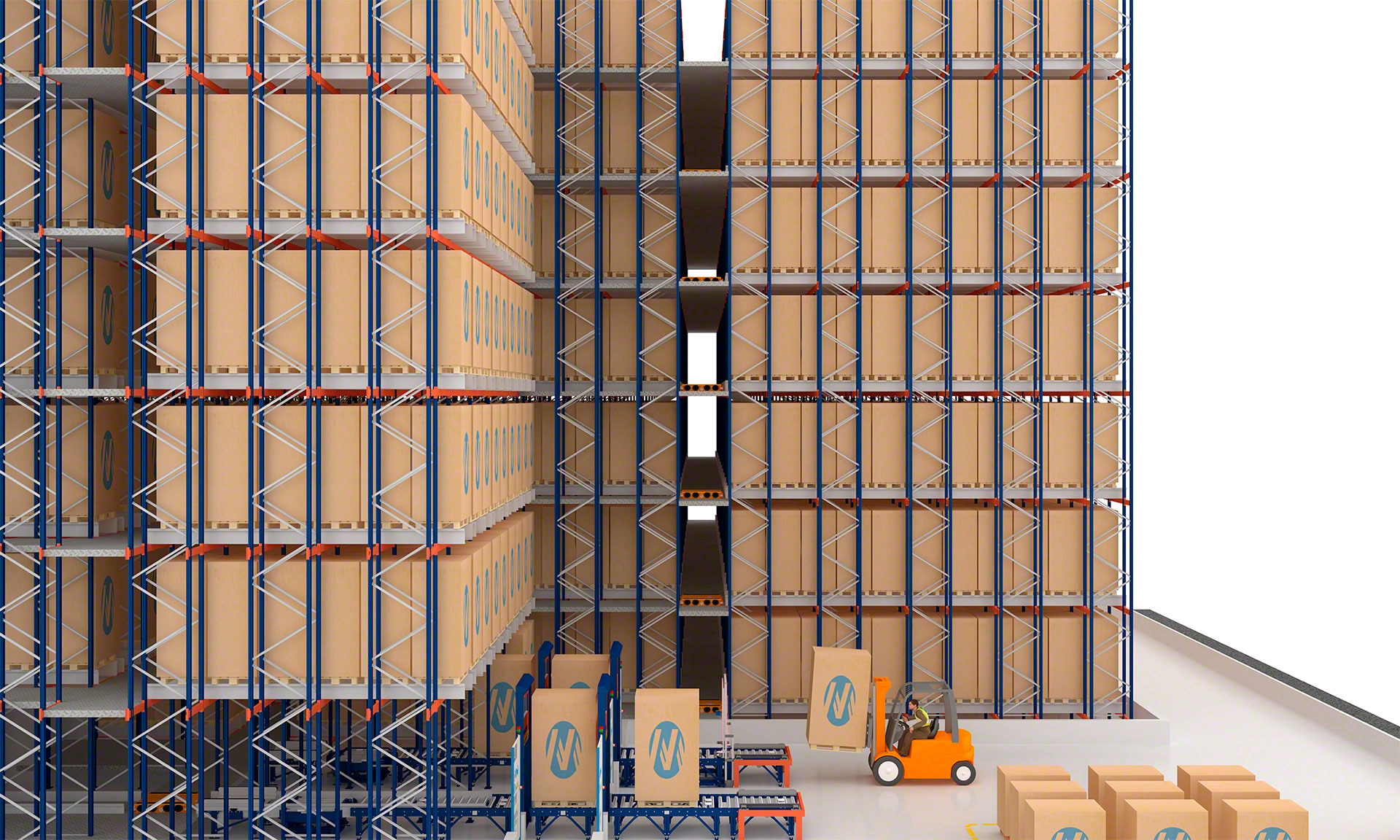

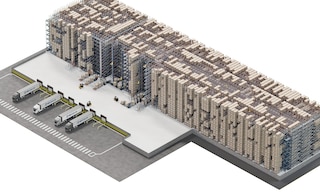

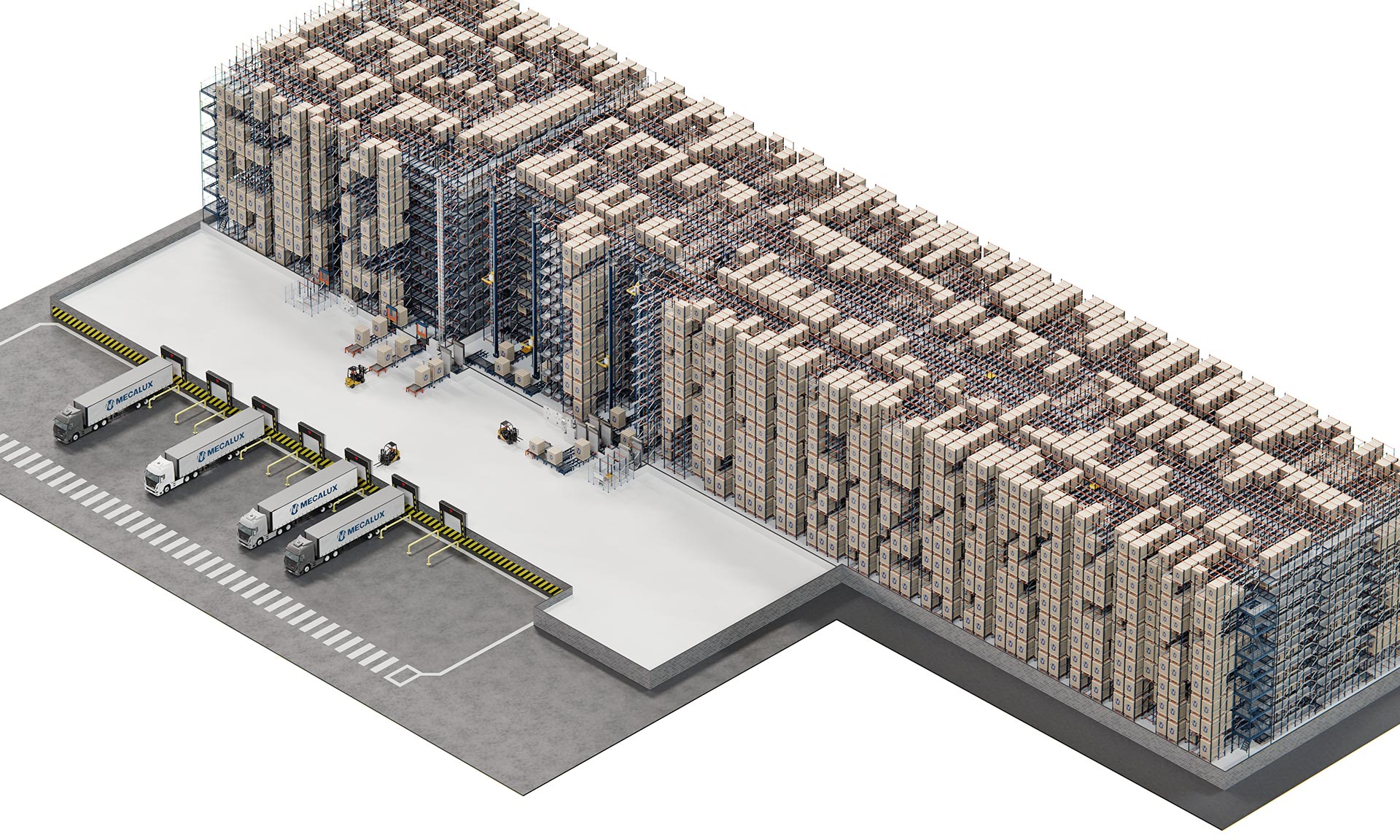

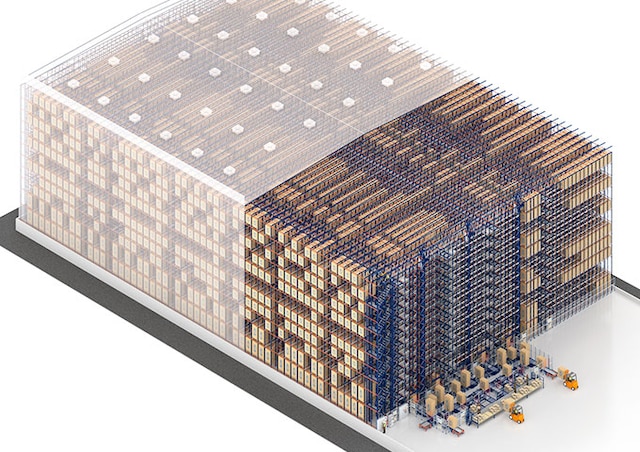

- Maior capacidade e grande diversificação: o armazenamento compacto otimiza a utilização do espaço para aumentar a capacidade do armazém. Além disso, cada canal pode armazenar mais de uma referência e tamanho de palete.
- Funcionamento autónomo e inteligente: os shuttles movem-se por corredores e canais sem precisar da assistência de outros veículos de movimentação. O software de gestão de frotas desenvolvido pela Mecalux controla o tráfego dos shuttles no conjunto de estantes, o que garante uma circulação contínua e fluida, previne bloqueios e evita colisões entre carros.
- Eficiência e agilidade operacional: uma série de sensores oferecem segurança e eficácia para detetar, manipular e posicionar as paletes. Além disso, o desenho das rodas e dos carris proporciona fluidez à deslocação dos carros, bem como suavidade e estabilidade ao mudar de sentido.
- Escalabilidade: o seu desenho modular facilita futuras ampliações da instalação para a sua adaptação ao crescimento da empresa. É possível aumentar a produtividade com a adição de novos carros ou ampliar a capacidade com a criação de novos corredores ou níveis.
- Ampla gama térmica: a capacidade do carro para operar a baixas temperaturas faz com que seja adequado para armazéns refrigerados e congelados, onde a adoção de soluções de armazenamento compacto proporciona reduções significativas nos custos energéticos.
- Solução integral: A Mecalux projeta, fabrica, instala e põe em marcha todos os componentes do sistema, desde os carros, elevadores e estantes até aos transportadores, software de gestão de frotas e software de gestão de armazéns.
Aplicações do Pallet Shuttle Automático 3D

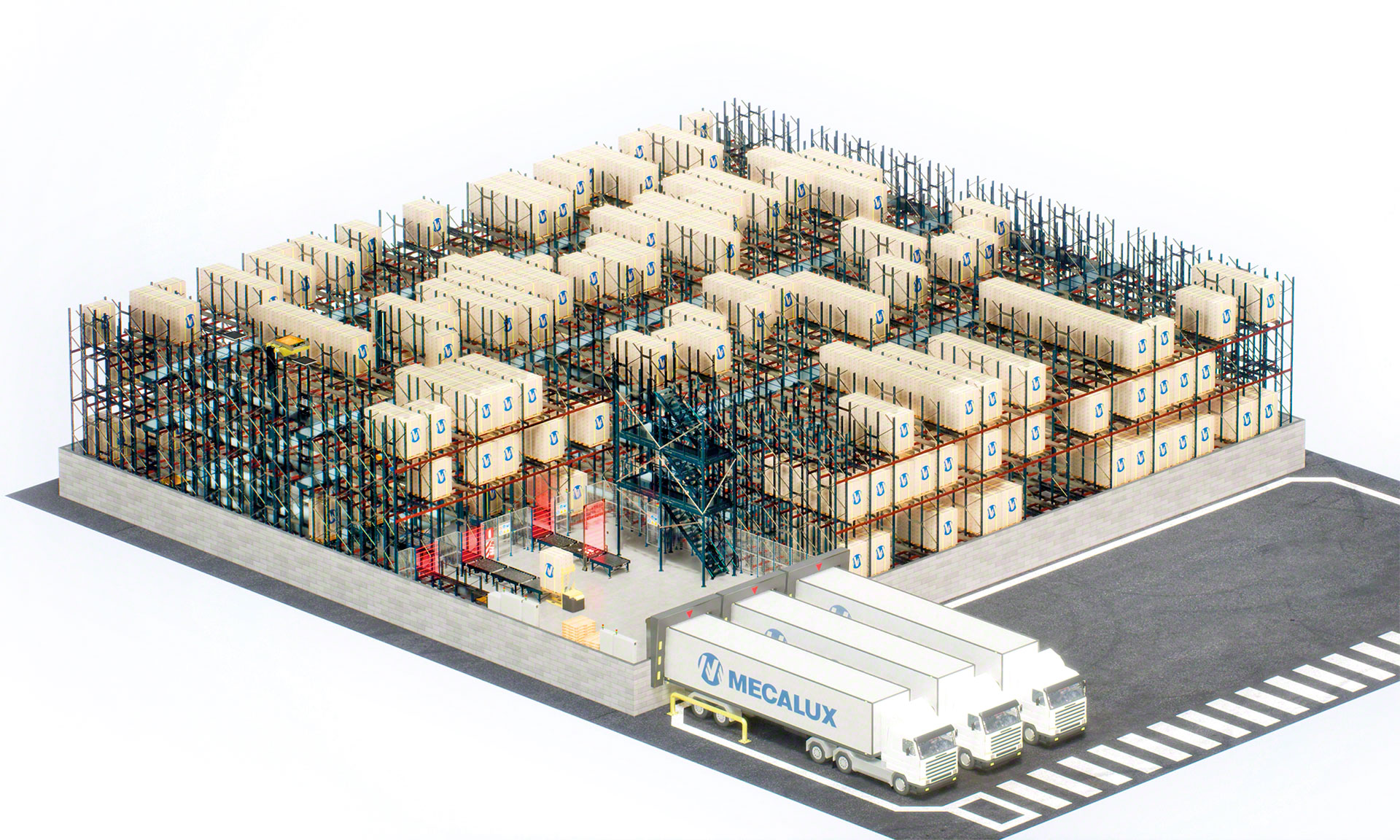

Armazenamento automático de alta densidade e máxima produtividade
O Pallet Shuttle Automático 3D é a solução de automatização que melhor se adapta face a contextos com ciclos intensivos de carga e descarga ou com uma grande variabilidade na procura. O seu desenho compacto otimiza o aproveitamento da superfície disponível e a sua versatilidade facilita a sua adaptação às exigências de empresas de diferentes setores.

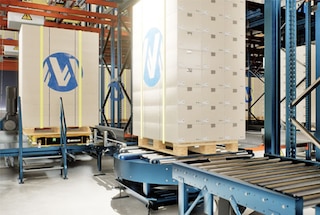

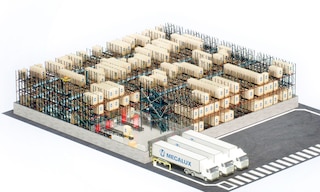

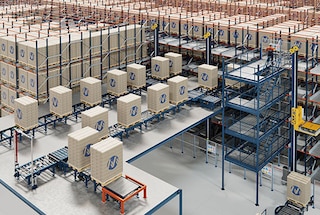

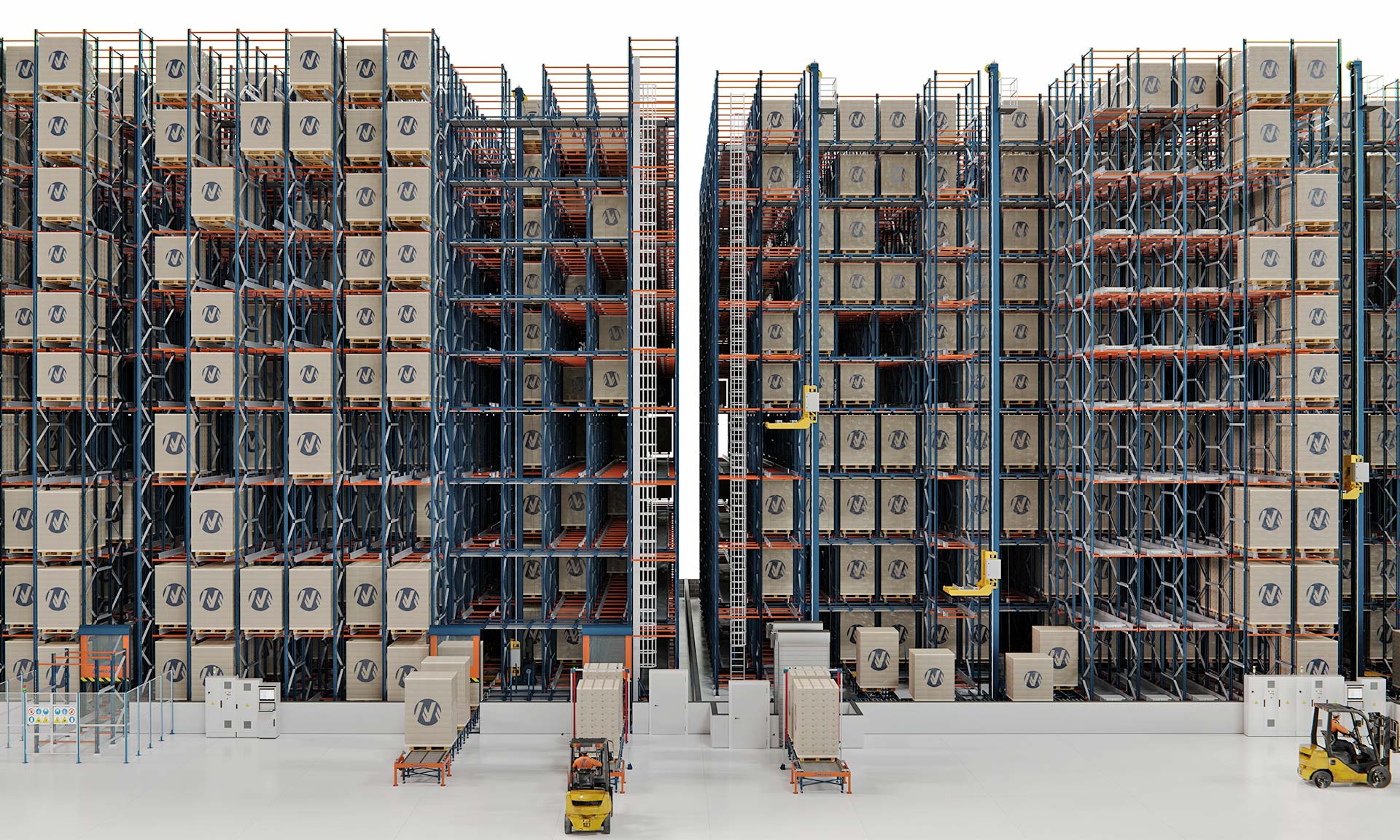

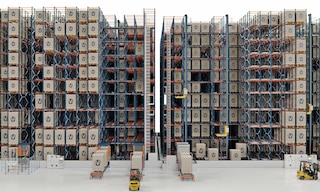

Armazéns com elevada rotatividade de produtos
É o sistema perfeito para dinamizar de forma significativa a gestão de armazéns com grandes volumes diários de entradas e saídas de cargas paletizadas.

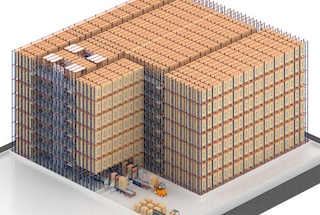

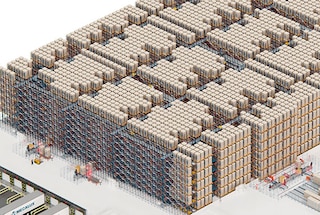

Instalações com armazenamento em massa
É a solução adequada para empresas que precisam de armazenar grandes quantidades de paletes por referência de produtos com uma elevada procura, uma vez que a sua compactação permite expandir a capacidade do armazém e a velocidade operacional do shuttle garante o máximo rendimento.

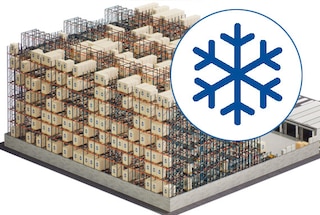

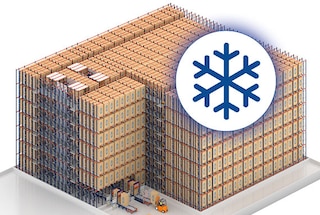

Armazéns refrigerados e congelados
A ampla gama de resistência térmica do shuttle 3D permite a sua implementação em câmaras frigoríficas, onde a compactação permite diminuir o espaço a refrigerar para reduzir custos e libertar os operários de trabalhos realizados a baixas temperaturas.
Galeria

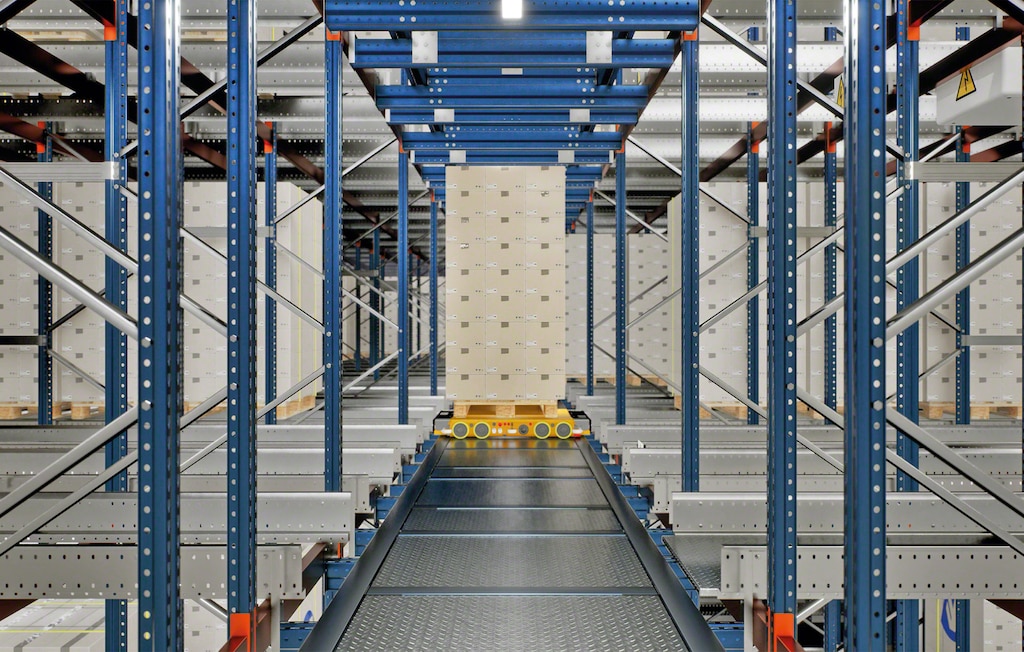

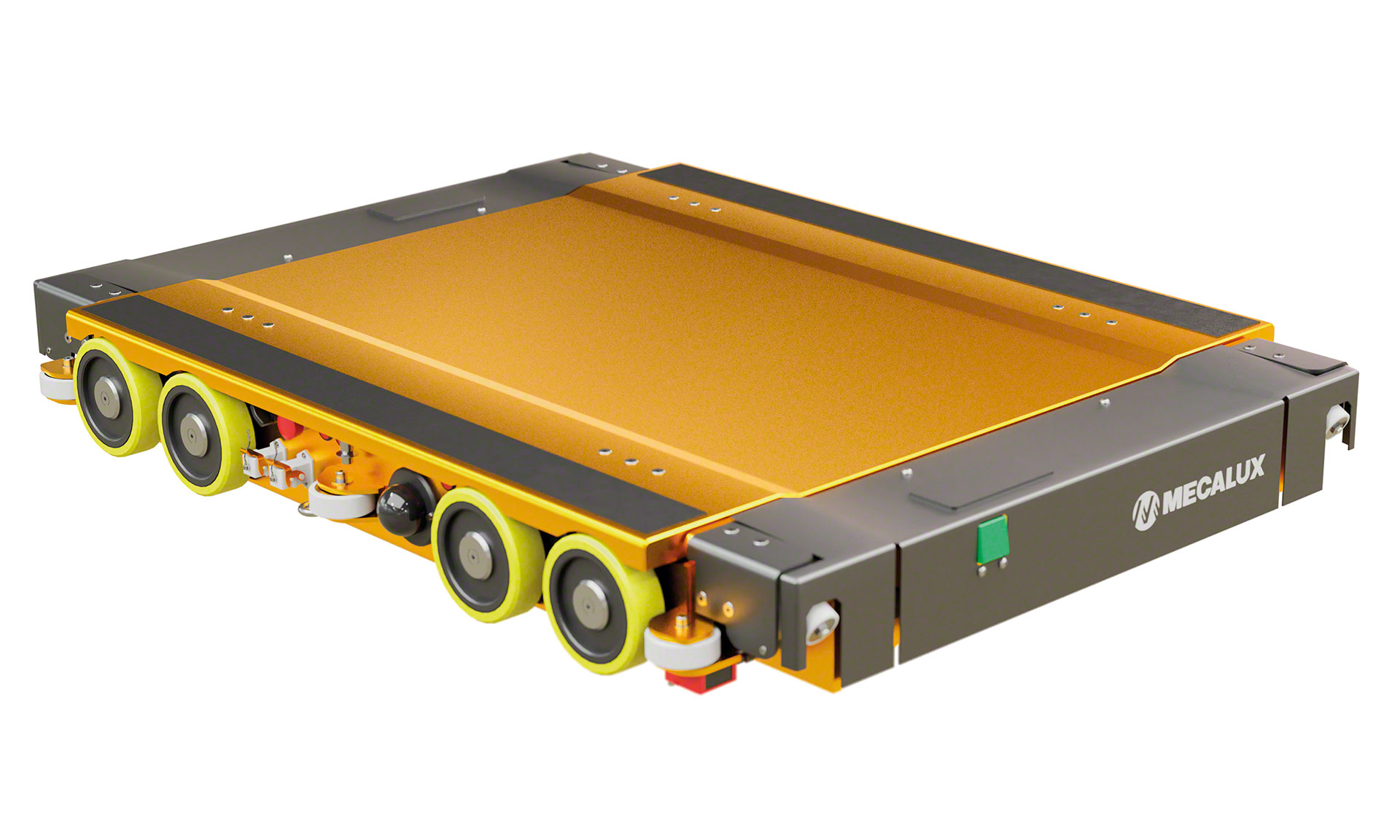

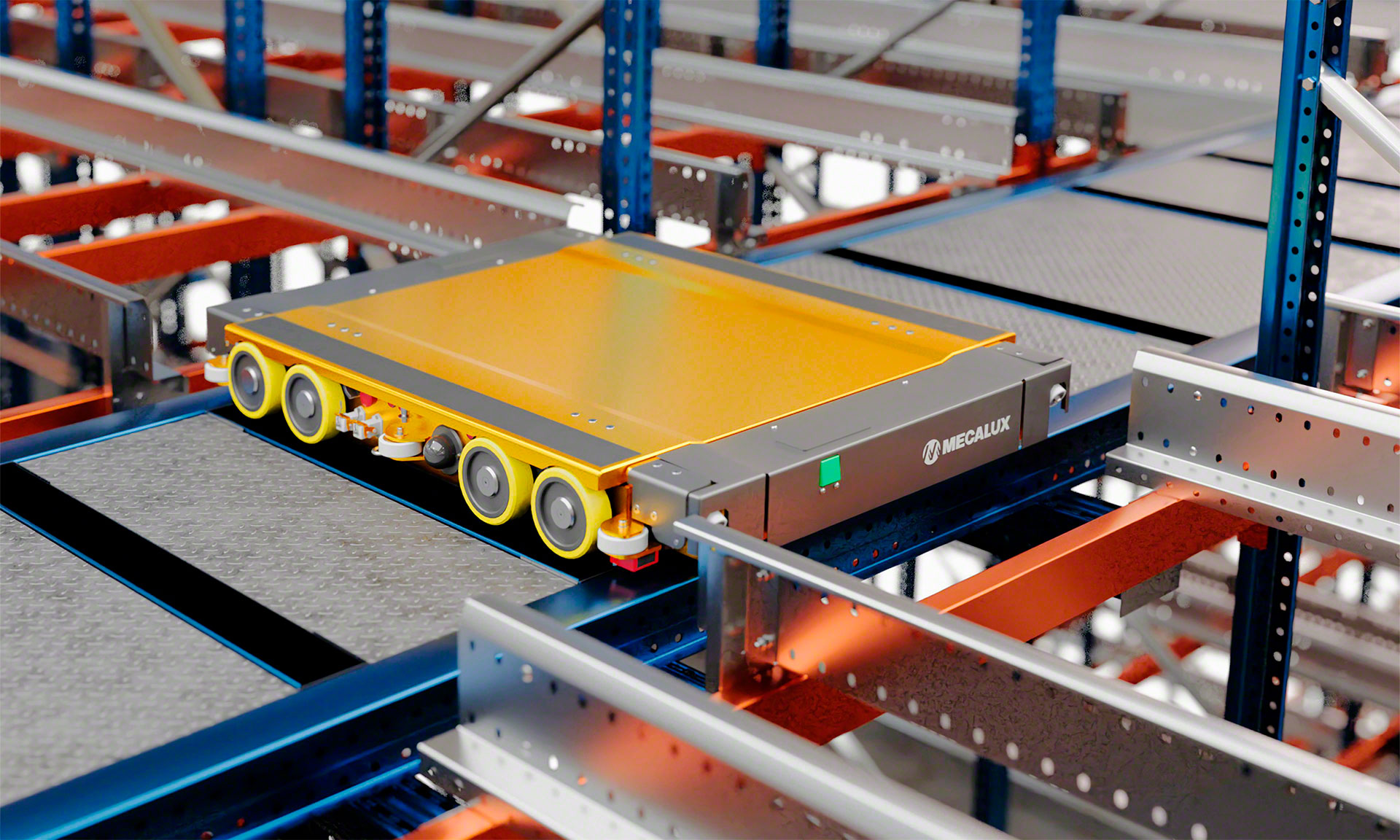

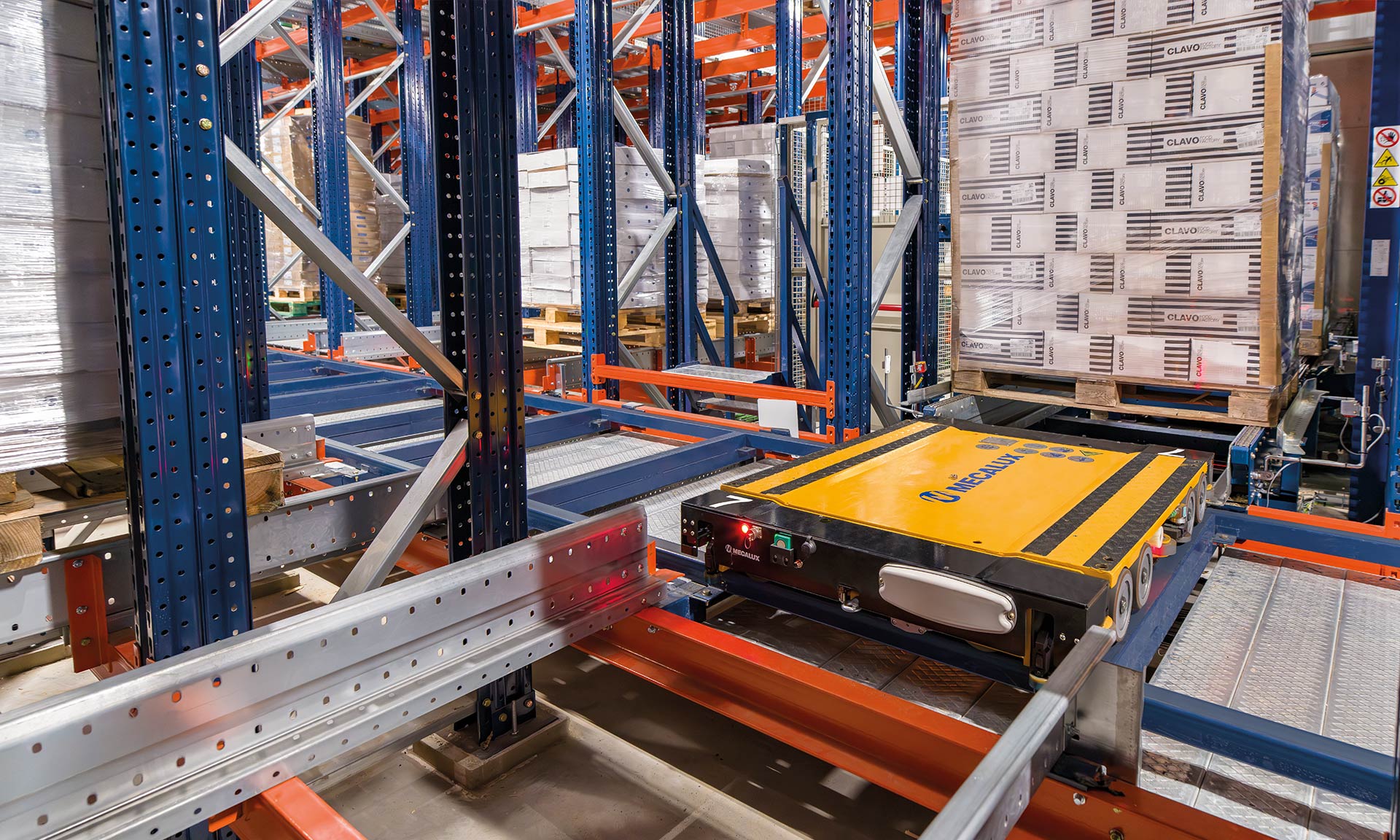

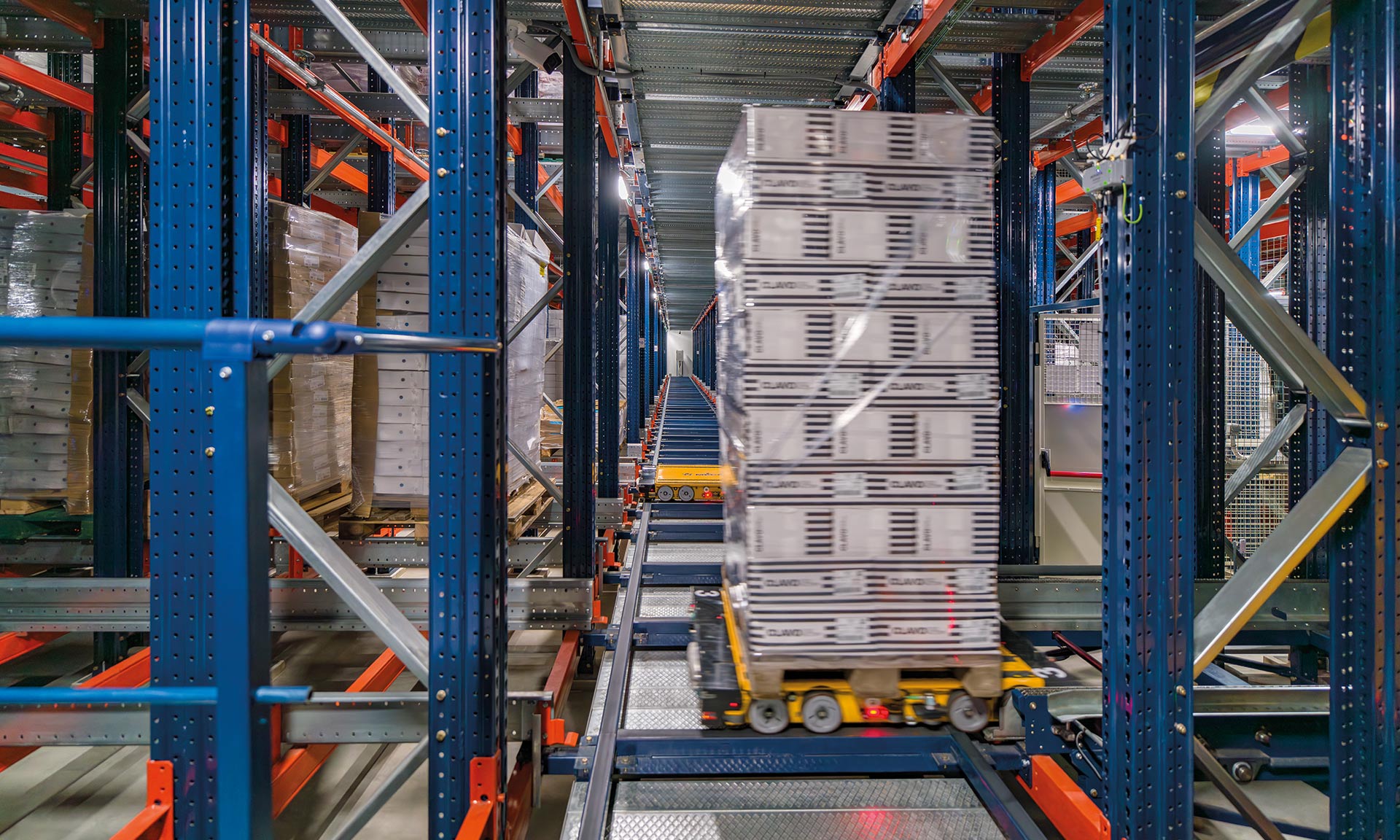

O carro elétrico multidirecional tem 12 rodas de translação e 10 de contraste que garantem um funcionamento ágil e fluido
Como funciona o Pallet Shuttle Automático 3D
O movimento multidirecional dos shuttles 3D no bloco de estantes proporciona ao sistema um funcionamento altamente flexível que dinamiza significativamente a carga e descarga de paletes e favorece a sua adaptabilidade a diferentes tipos de necessidades.

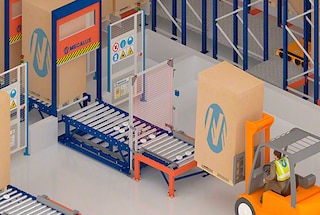

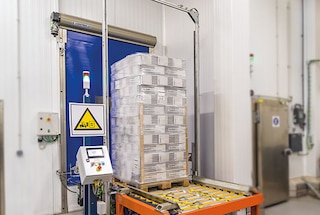

Uma palete chega ao bloco de estantes
O circuito de transportadores situado na entrada da instalação transfere a palete a depositar para o terminal do bloco de estantes. No seu percurso, a palete atravessa um posto de inspeção passando pelo controlo de gabarito e patins.

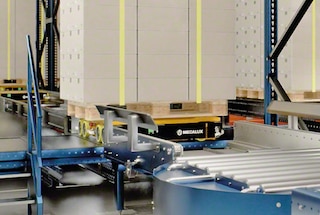

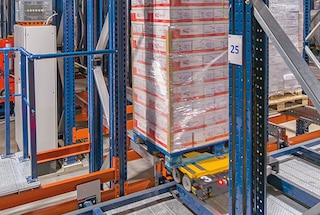

Um shuttle 3D recolhe a palete e inicia o percurso
O software de gestão de armazéns atribui a localização ideal para a palete e o software de gestão de frotas determina o percurso mais adequado para chegar a tal localização. Este último transmite as informações através de sinal wi-fi a um dos shuttles que, por sua vez, recolhe a palete e inicia o seu percurso pelas estantes.

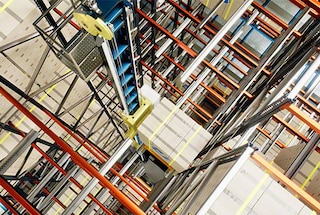

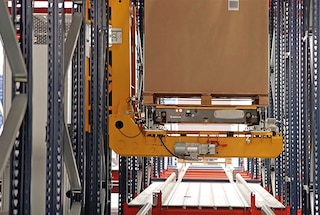

O shuttle transfere a palete para um nível superior
Se a localização atribuída estiver situada num nível superior, o shuttle utiliza um elevador de entrada para ser transferido a essa altura. O acesso aos níveis superiores pode variar de acordo com a configuração escolhida: por exemplo, o shuttle também pode depositar a palete num elevador para que outro shuttle a recolha no nível de destino.

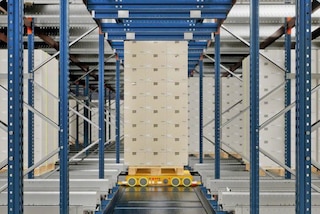

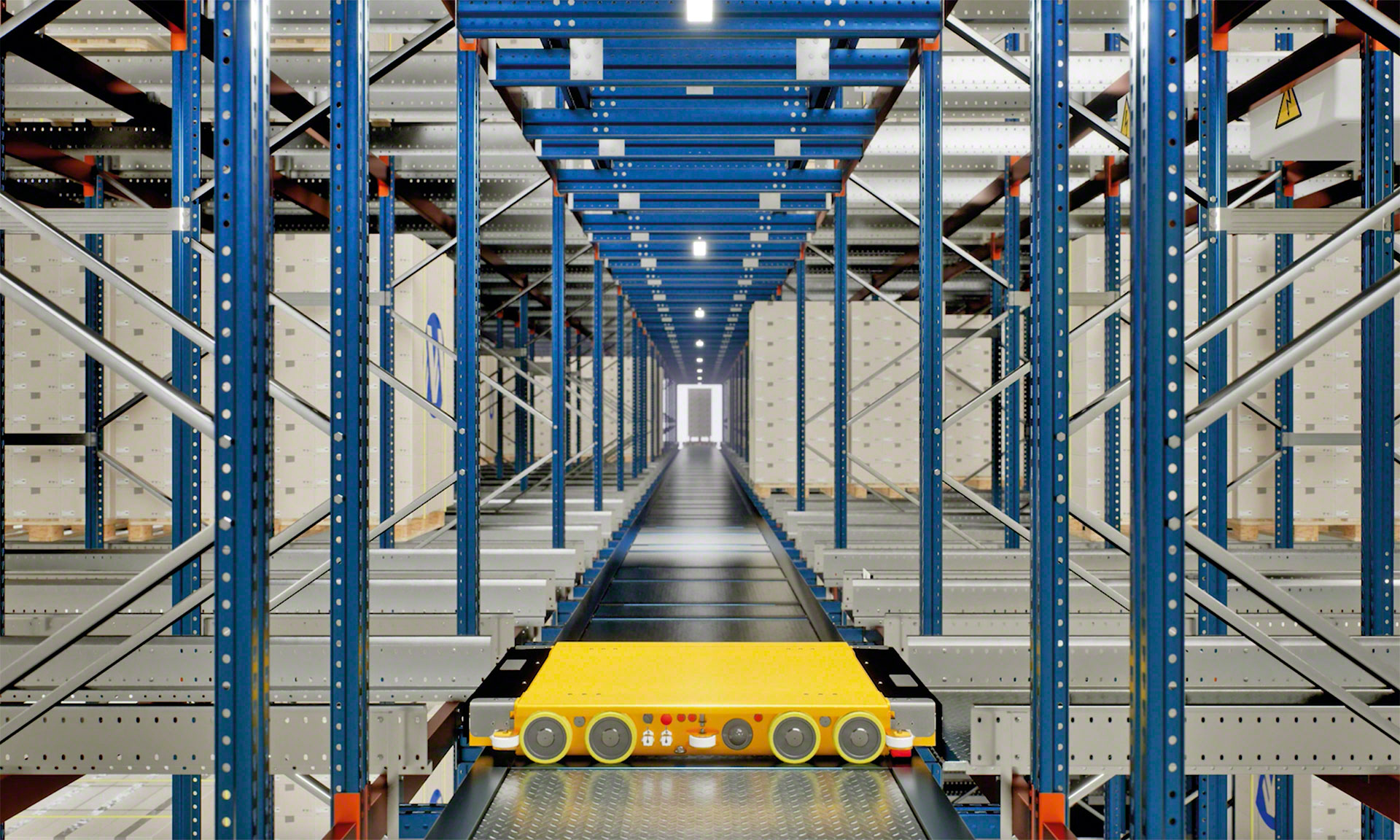

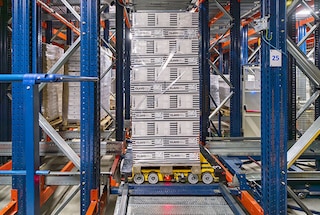

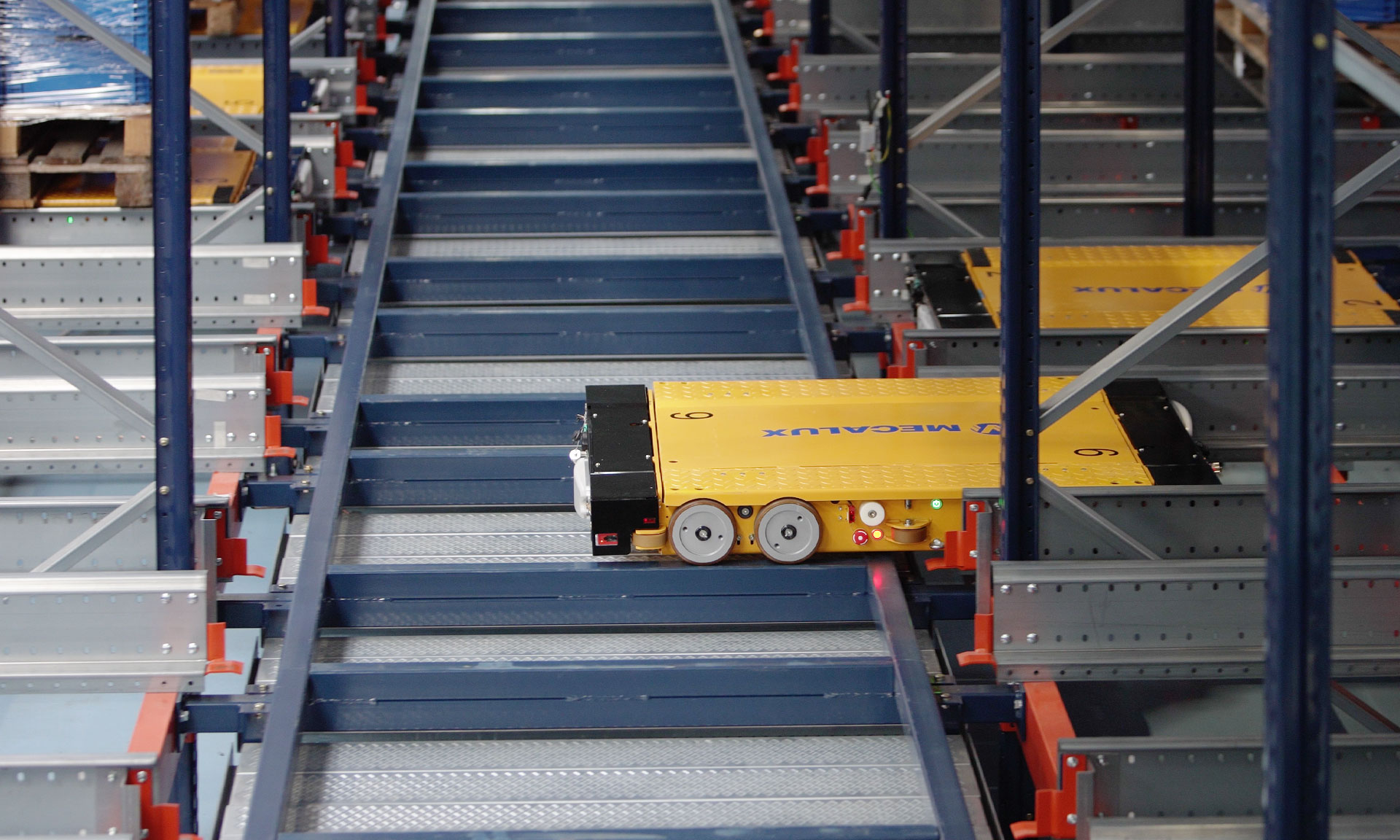

O shuttle desloca-se ao longo das estantes
Uma vez situado no nível atribuído, o shuttle move-se pelos corredores até chegar à entrada do canal indicado. O software de gestão de frotas coordena o tráfego dos shuttles e os sensores regulam a sua velocidade à medida que se aproximam uns dos outros para que a circulação simultânea de mais de um carro no mesmo corredor seja fluida e segura. Para mudar de corredor, são utilizados canais de passagem (se o carro levar uma palete) ou canais de armazenamento (se o carro se mover sem carga).

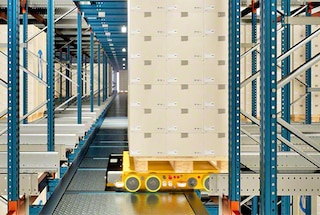

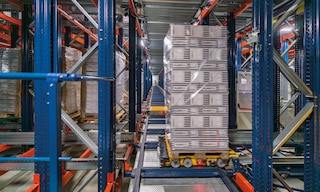

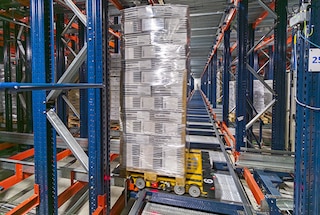

O shuttle deposita a palete na localização atribuída
Quando o shuttle 3D chega ao canal de armazenamento, levanta ligeiramente a palete e entra no canal para a depositar na posição livre mais profunda. O shuttle compacta ao máximo a mercadoria independentemente do tamanho das paletes do canal. Se a metodologia LIFO for a escolhida, o software pode estabelecer uma divisão interna no canal para depositar diferentes referências de cada lado (quando houver um corredor em ambas as extremidades).

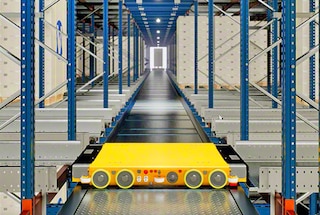

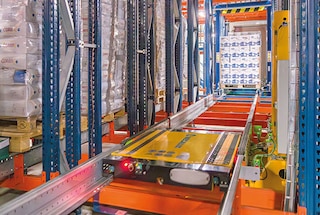

O shuttle sai do canal e retoma a circulação
Depois de depositar a palete, o shuttle pode sair do canal pelo lado que entrou ou passar por baixo das paletes armazenadas e sair pela extremidade oposta (se houver outro corredor). O software irá indicar-lhe o momento exato em que deve retomar a circulação e a próxima tarefa a completar.

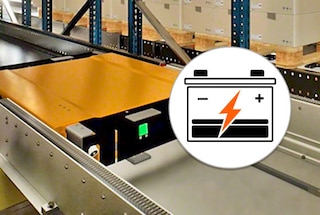

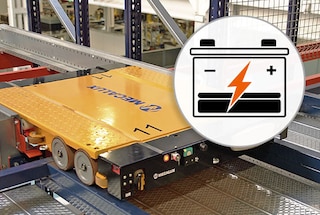

Processo de carregamento da bateria do shuttle
Os shuttles informam continuamente sobre o estado das suas baterias. Ao detetar que a carga de algum deles está abaixo de um determinado nível, o software de gestão de frotas encarrega-se de o encaminhar para uma das estações de carga situadas estrategicamente dentro do bloco de estantes. Uma vez carregado, o shuttle retoma automaticamente as suas tarefas sem precisar da intervenção humana no processo.
Componentes do Pallet Shuttle Automático 3D
No sistema pallet shuttle, os carros e os elevadores encarregam-se de controlar todos os movimentos das paletes no conjunto das estantes. Isto simplifica significativamente o seu desenho e implementação relativamente a outras soluções de automatização de alta densidade, uma vez que não é necessário utilizar equipamentos de movimentação auxiliares como transelevadores ou lançadeiras.

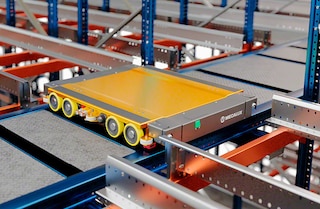

Com um desenho compacto, ampla autonomia e grande capacidade de carga, o shuttle 3D é o centro operacional do sistema. As 12 rodas de translação permitem a sua circulação multidirecional e proporcionam agilidade e estabilidade a todos os seus movimentos.
As estantes do sistema 3D são estruturas compactas e robustas de alta densidade que se destacam devido ao seu extenso circuito de carris projetado para a circulação multidirecional dos carros.

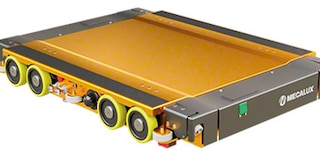

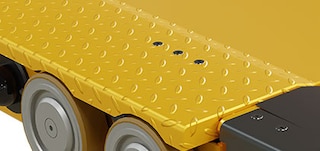

Plataforma elevatória
Situada na parte superior do carro, levanta ligeiramente a palete para permitir o seu transporte através dos canais. Existem duas configurações: uma compatível com paletes de 800 x 1200 mm e de 1000 x 1200 mm e outra que, além das referidas dimensões, aceita também paletes de 1200 x 1200 mm.

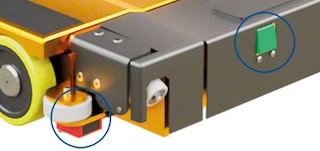

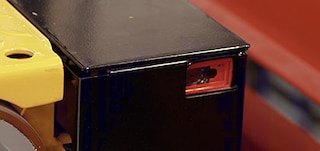

Sensores
O carro inclui diversos sensores que reforçam a sua eficácia operacional. Desempenham diferentes funções: desde verificar o correto posicionamento da palete no carro até detetar a última palete depositada no canal ou calcular a distância relativamente a outro shuttle que esteja situado à sua frente.

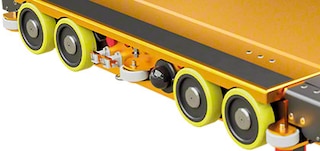

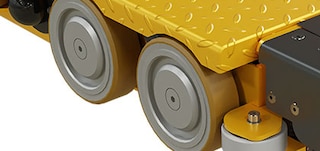

Rodas de movimento no canal
Conjunto de 8 rodas de translação (4 motrizes e 4 não motrizes) apoiadas na base dos carris dos canais de armazenamento para permitir a deslocação do carro no seu interior.

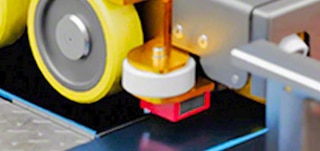

Rodas de contraste no canal
Grupo de 6 rodas que reforçam a orientação longitudinal do carro ao deslocar-se para o interior dos canais.

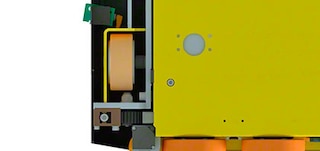

Rodas de movimento no corredor
Conjunto de 4 rodas de translação (2 motrizes e 2 não motrizes) que se apoiam nos carris dos corredores e permitem que o shuttle se mova ao longo deles.

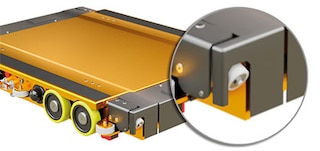

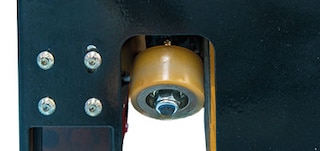

Rodas de contraste no corredor
Grupo de 4 rodas que orientam o carro quando este passa pelos corredores proporcionando-lhe estabilidade.

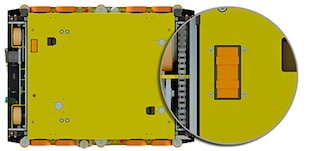

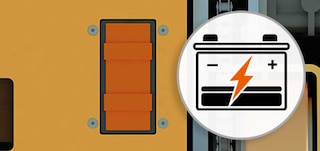

Bateria
O carro utiliza baterias que lhe proporcionam grande autonomia e garantem ciclos de carga muito rápidos. O nível de carga desta bateria é constantemente monitorizado para transferir, quando necessário, automaticamente o shuttle para uma estação de carga.

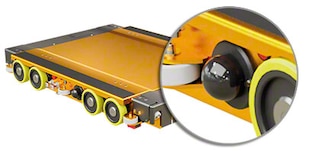

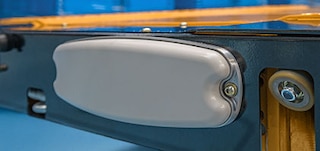

Antena
Dispositivo que permite que o carro receba por wi-fi as instruções enviadas pelo software de gestão de armazéns (SGA) e pelo software de gestão de frotas.

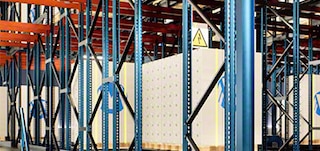

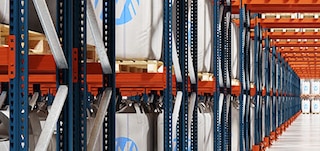

Bastidores e vigas
Perfis verticais e horizontais que, juntamente com os carris, formam o conjunto de estantes por onde os carros 3D circulam pelos seus corredores e canais de armazenamento para depositar e extrair paletes.

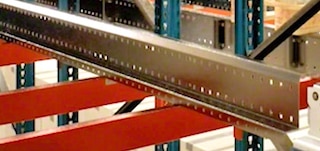

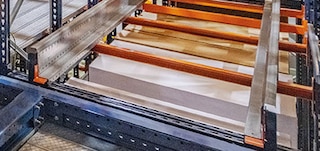

Carris
Perfis horizontais por onde circulam os carros 3D e que se situam tanto nos diferentes níveis do corredor principal como no interior de cada canal de armazenamento. Os carris dos canais formam também a superfície de apoio onde as paletes são depositadas.

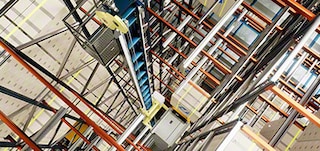

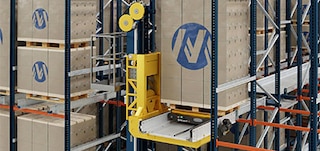

Elevadores
Dispositivos de elevação de alto rendimento que ligam os diferentes níveis entre si. São instalados, no mínimo, dois elevadores (um de entrada e outro de saída), embora o número possa ser ampliado para aumentar a capacidade operacional do sistema.

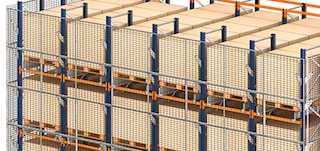

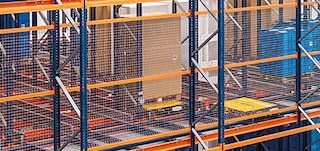

Rede de proteção antiqueda
Elemento de segurança formado por redes metálicas para evitar a queda das cargas. As redes são instaladas ao longo de toda a altura do bloco de estantes caso este seja adjacente às zonas destinadas à passagem.

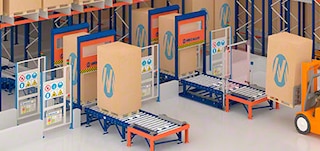

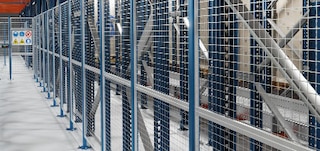

Cercas de segurança
Vedação metálica perimetral que delimita o bloco de estantes e a zona de operação dos carros 3D e elevadores, bem como o circuito de transportadores situado no terminal da instalação.
