Estantes móveis para paletes (Movirack)

Estantes móveis para paletes

Movirack

Estantes deslizantes que combinam a compactação com o acesso direto a cada palete e aumentam de forma significativa a capacidade do armazém.

O produto

Estantes deslizantes: otimização do espaço com acesso direto

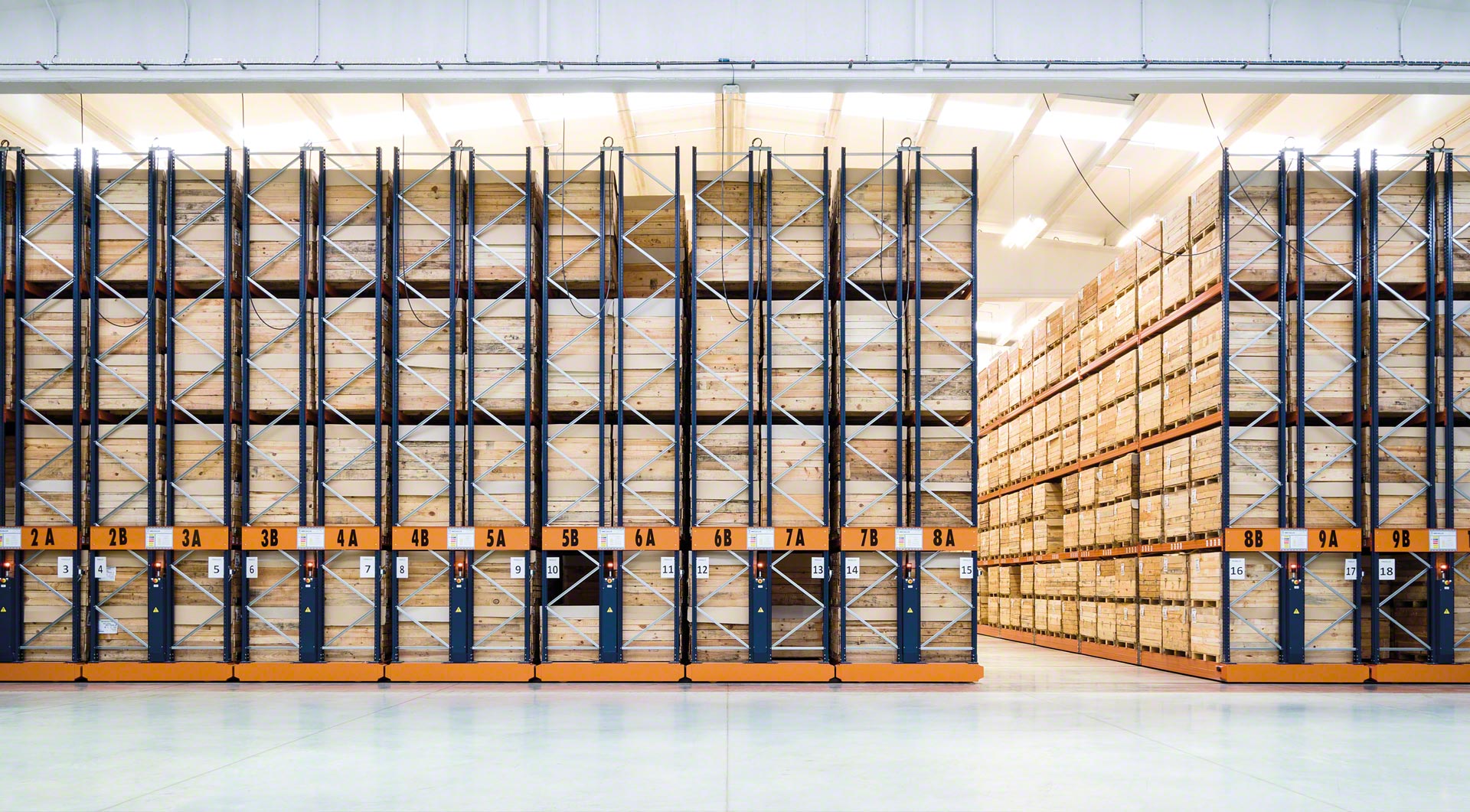

As estantes móveis são uma solução de armazenamento de alta densidade que permite aumentar consideravelmente a capacidade de armazenamento sem perder o acesso direto a cada palete. As estantes são instaladas sobre bases móveis motorizadas que se deslocam lateralmente sobre carris.

O sistema Movirack da Mecalux permite otimizar ao máximo o volume ocupado pela instalação graças ao movimento controlado dos blocos de estantes, que se juntam ou se separam para abrir unicamente o corredor de trabalho exigido para cada ocasião.

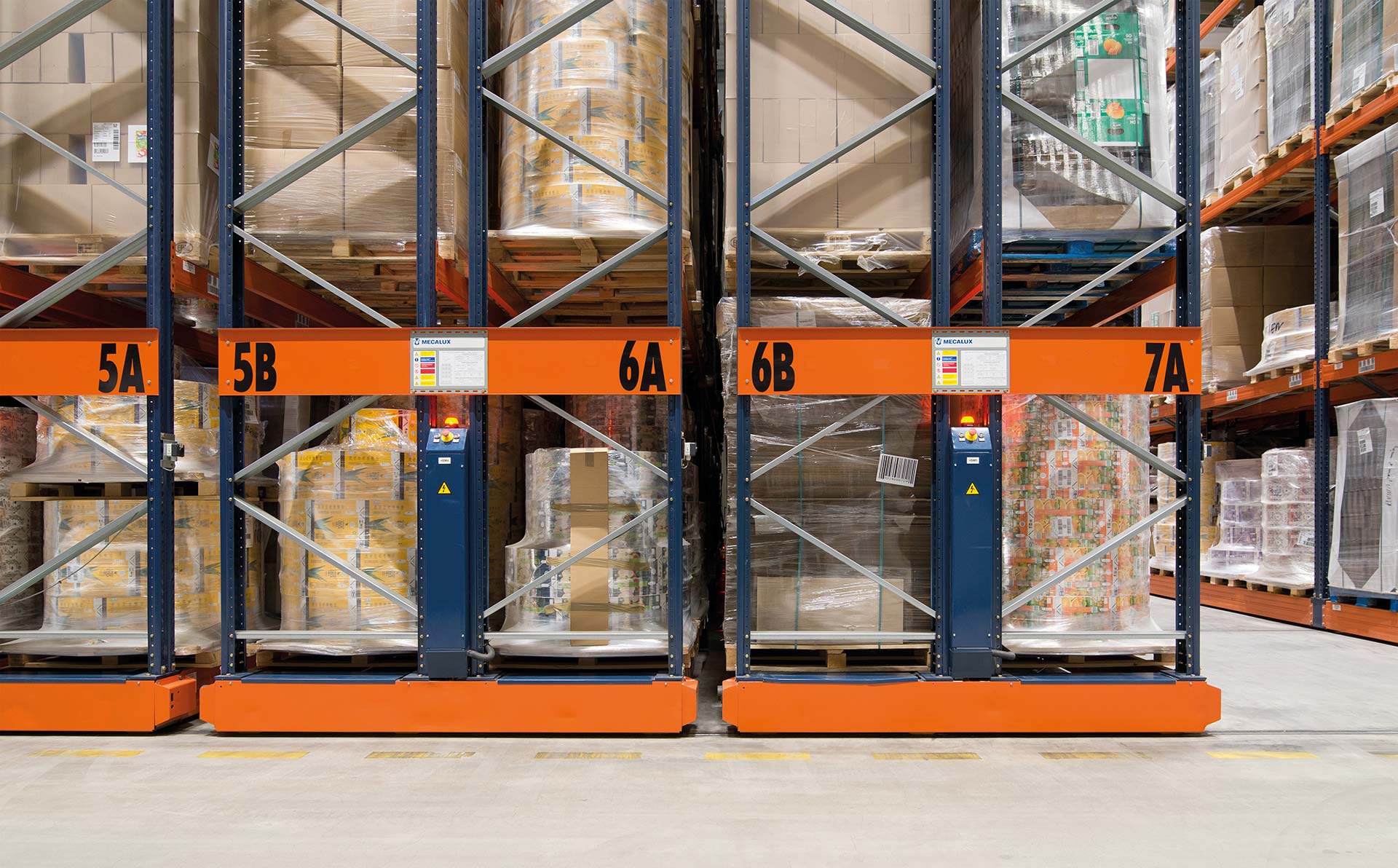

Movirack é um sistema de armazenamento sobre bases móveis

Vantagens das estantes móveis

  • Maior capacidade de armazenamento: as estantes sobre bases móveis proporcionam um aumento de capacidade entre 80 e 120% em relação às estantes convencionais.
  • Acesso direto: é o único sistema de armazenamento compacto que permite aceder de forma direta a todo o stock armazenado.
  • Poupança de energia em câmaras frias: ao otimizar o uso do espaço, o volume de ar a refrigerar é muito inferior, o que reduz o consumo de energia.
  • Aptas para picking: o modo de funcionamento Multicorredor permite abrir até 3 corredores simultaneamente em vez de apenas um para fazer os trabalhos de picking.
  • Versatilidade: as estantes móveis podem ser adaptadas ao armazenamento de cargas não paletizáveis, como bobinas, tubos ou perfis.
  • Escaláveis: o sistema pode ser adaptado em função do crescimento do armazém, pois pode ser ampliado acrescentando blocos de estantes móveis.
  • Segurança e durabilidade: são estruturas robustas equipadas com inúmeros dispositivos de segurança destinados a proteger os operadores e a mercadoria.
  • Grande capacidade de carga: cada base móvel pode mover mais de 600 toneladas.

As estantes Movirack permitiram-nos aumentar significativamente a capacidade de armazenamento

Denso
Rafael López Responsável pelo controlo de Produção e Logística
Denso
(Barcelona, Espanha)

Aplicações das estantes móveis

Ideais para o armazenamento compacto e com acesso direto a cada palete

As estantes deslizantes são perfeitas para empresas que precisam de ter acesso unitário a todas as paletes armazenadas e que, ao mesmo tempo, desejam aproveitar ao máximo a superfície disponível.

As estantes móveis sobre carris são recomendadas para armazéns com uma grande variedade de referências

Armazéns com várias referências

As estantes móveis são adequadas para armazéns com uma grande variedade de referências de média e baixa rotatividade.

As estantes deslizantes são perfeitas para armazéns refrigerados e de congelação

Armazéns refrigerados e de congelação

A sua implementação em câmaras refrigeradas e de congelação reduz significativamente o consumo de energia.

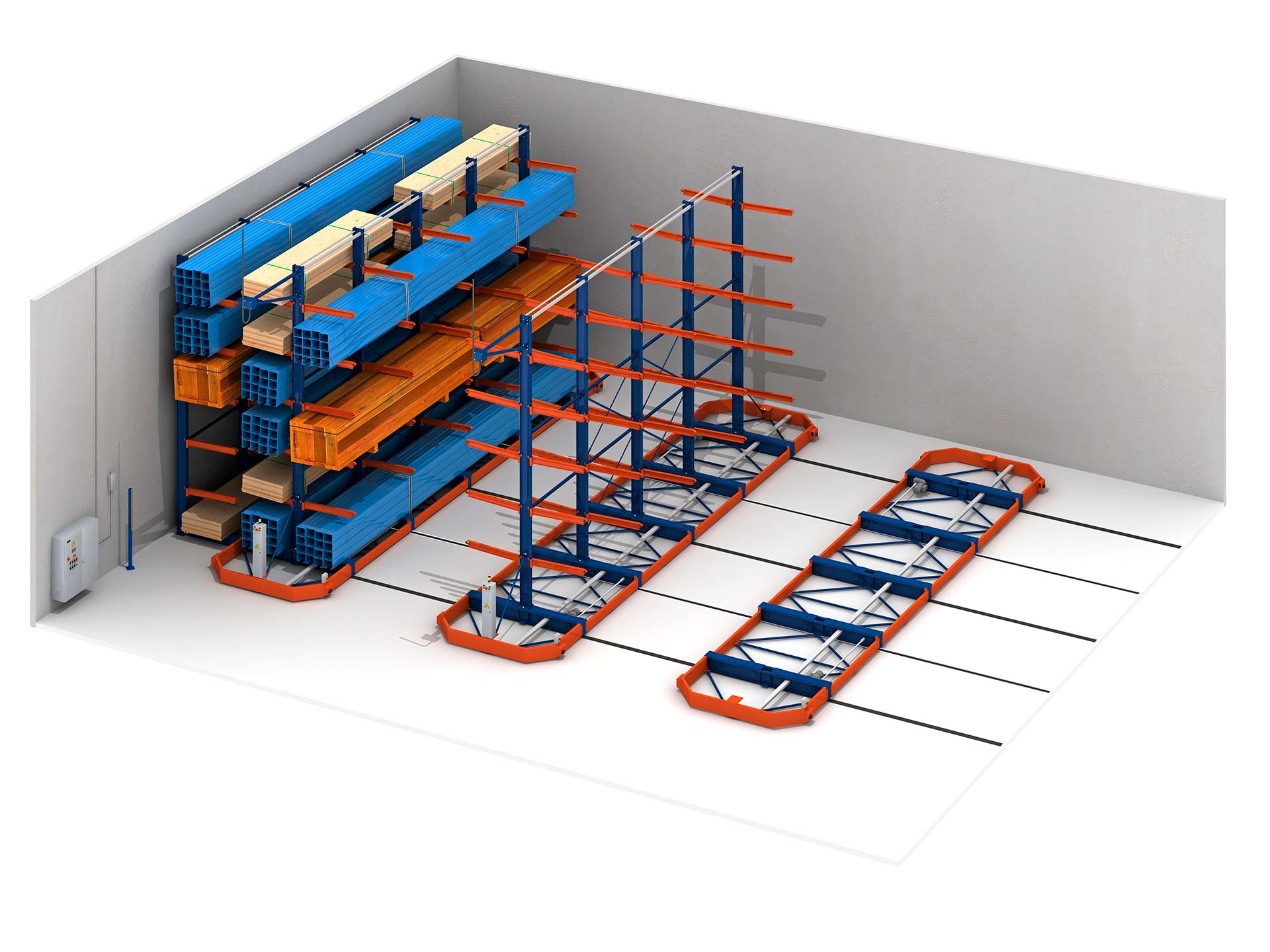

O sistema Movirack também é utilizado para armazenar mercadoria não paletizada

Armazenamento compacto de mercadoria não paletizada

Permite armazenar cargas especiais como bidões e bobinas (utilizando suportes específicos) ou tubos e perfis (com estantes cantilever).

As estantes com bases móveis aumentam a capacidade dos armazéns com problemas de espaço

Armazéns com limitações de espaço

Aumentam a capacidade do armazém utilizando a mesma superfície e sem perder acessibilidade.

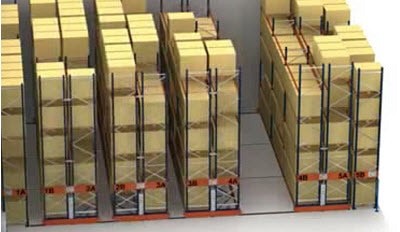

Como funcionam as estantes deslizantes

Movimento automático controlado à distância ou a partir das bases móveis das estantes

O funcionamento das estantes móveis para armazéns é muito simples. Uma vez determinado o corredor em que se pretende trabalhar, o operador ativa o sistema e as estantes deslizam de forma automática em cascata para disponibilizar o corredor selecionado.

Testemunhos

Càrniques Celrà e Càrniques de Juià, de Olot Meats Group

Com as estantes Movirack, não só ganhamos capacidade de armazenamento, como também aumentamos a produção. Os operadores adaptaram-se muito bem ao seu funcionamento, por isso a nossa operacionalidade é mais eficiente e podemos fazer um controlo exaustivo da mercadoria.

Xavier Roca Diretor-geral
Càrniques Celrà e Càrniques de Juià, de Olot Meats Group
(Girona, Espanha)
Havi Logistics

Para poder entender o quanto a instalação é eficiente, é importante conhecer alguns números. Primeiro, o custo de armazenamento sofreu uma redução de 64%. Segundo, a capacidade de armazenamento registou um aumento de 55%. Terceiro, o retorno sobre investimento é de 1,2 anos. E por último, mas não menos importante, tudo isto mantendo um alto nível de produtividade.

Massimo d’Alessandro Diretor de Operações
Havi Logistics Itália
(Lodi, Itália)

As estantes Movirack permitem-nos armazenar uma grande quantidade de paletes com várias referências num espaço limitado e oferecem acesso direto às paletes, facilitando a gestão da mercadoria e, em suma, o controlo do stock. Escolhemos a Mecalux porque é uma das empresas líderes no setor a nível mundial, além da proximidade que estabelece com o cliente e do seu preço competitivo.

Andrzej Zajączkowski Diretor de armazém
Refresco
(Mogielnica, Polônia)
Sabarot

Trata-se de uma solução que nos ofereceu uma importante otimização do espaço em comparação com as estantes para paletes. Além disso, é ideal para o armazenamento a frio, onde a poupança de energia e, consequentemente, dos custos, deve ser considerada.

Romain Favre Gerentes de logística
Sabarot
(Chaspuzac, França)
Besafilm

As estantes Movirack ultrapassaram as nossas expectativas. Estamos muito satisfeitos com o aumento de capacidade de armazenamento que conseguimos sem ter perdido o acesso direto aos produtos. Depois de um ano a utilizar as estantes 24 horas por dia, nunca tivemos qualquer problema.

Youri Beltrame Proprietário
Besafilm
(Colognola ai Colli, Itália)
Mooijer-Volendam B.V.

As estantes Movirack aproveitam toda a superfície do nosso armazém e proporcionam-nos a capacidade de armazenamento necessária para abastecer os nossos clientes. Além disso, os corredores são suficientemente largos para operar dentro e, sobretudo, para fazer picking.

René Mooijer Diretor-geral
Mooijer-Volendam B.V.
(Volendam, Países Baixos)

Casos práticos

Nufri

Como colocar 11.000 paletes de dimensões especiais em 4.400 m² graças às estantes móveis Movirack

Mecalux. www.mecalux.pt - Mecalux: Estantes metálicas, sistemas de armazenagem, armazéns automáticos. Ler mais

Nufri
Ver mais casos práticos

Componentes das estantes móveis

As estantes Movirack da Mecalux caracterizam-se pela qualidade do material utilizado no fabrico dos seus diferentes componentes, o que garante a destacada fiabilidade do sistema e lhe confere uma longa vida útil.

As estantes móveis são estruturalmente semelhantes às convencionais estáticas, com a diferença de que as primeiras são montadas sobre bases móveis motorizadas compostas por carros, vigas, motores, eixos de transmissão e outros elementos.

Os operadores podem controlar o funcionamento das estantes móveis tanto nos armários embarcados (há uma na extremidade de cada base móvel) como através de controlos sem fio (que podem ser utilizados no empilhador, por exemplo).

O sistema Movirack cumpre todas as normas de segurança em vigor e incorpora os dispositivos necessários para garantir um funcionamento sem incidentes.

Estantes metálicas

Estantes metálicas

O sistema Movirack é formado por estantes fixas nas extremidades do conjunto, geralmente de acesso simples, e estantes de acesso duplo, instaladas sobre bases móveis.

Carros

Carros

Compõem a estrutura principal das bases móveis e são colocados debaixo dos bastidores. Incluem três conjuntos de rodagem: para roda motriz, para roda-guia e para roda livre ou de rodagem.

Motores.

Motores.

Através de um sistema de engrenagens, transmitem a potência às rodas motrizes do carro. O número de motores de cada base móvel depende do peso da carga e do comprimento das bases.

Engrenagens com anel duplo

Engrenagens com anel duplo

Uma engrenagem com anel e pinhão duplos confere ao carro um movimento mais uniforme e, consequentemente, alonga a vida útil dos elementos mecânicos.

Variadores de frequência

Variadores de frequência

Regulam a velocidade dos motores para garantir que o arranque e a paragem das bases móveis se desenvolvam de forma gradual.

Eixos de transmissão

Eixos de transmissão

Os eixos de transmissão permitem aumentar os pontos de tração para obter um deslocamento mais homogéneo das bases.

Travamentos

Travamentos

A sua disposição losangular, com reforço central, evita deformações longitudinais das bases móveis.

Carris embutidos

Carris embutidos

Elementos sobre os quais se deslocam as rodas dos carros. Há dois tipos de carris: um para as rodas motrizes e de rodagem e outro para as rodas-guia.

Armário de controlo principal

Armário de controlo principal

Nele está integrado o sistema que comanda todas as bases. Contém elementos como o PLC de controlo, os variadores de frequência e um ecrã para verificar as condições do sistema, entre outros.

Armários embarcados

Armários embarcados

Estão situados no terminal de cada base móvel. Incorporam botões para controlar o movimento, uma baliza luminosa e um botão de emergência.

Armário atril

Armário atril

É colocado num lugar visível perto das estantes móveis. Possui um seletor de duas posições para o modo de trabalho e outro de três posições para o modo de funcionamento.

Controlo remoto

Controlo remoto

Graças a ele, os operadores não precisam de sair do empilhador para controlar a abertura dos corredores ou reiniciar o sistema (seguindo um protocolo de segurança).

Botão de reinício

Botão de reinício

Este botão deve ser pressionado ao finalizar as operações dentro do corredor de trabalho para reiniciar o sistema e poder mover novamente as bases após o bloqueio de segurança.

Fotocélulas de proximidade

Fotocélulas de proximidade

Situadas nos carros das extremidades, garantem uma paragem suave e segura das bases móveis, com uma separação já programada.

Barreira de segurança exterior

Barreira de segurança exterior

Barreira de feixe triplo que é colocada para cobrir a zona frontal completa da instalação. Corta a potência quando o operador entra no corredor, para bloquear o movimento das estantes.

Barreira de segurança interna

Barreira de segurança interna

Fotocélulas situadas nos vértices das bases que criam uma barreira longitudinal paralela ao corredor de trabalho. Se o feixe da barreira for interrompido durante o movimento de uma base, esta para automaticamente.

Botões de emergência

Botões de emergência

Permitem ao operador parar o sistema em caso de emergência. Estão situados em todos os armários (geral, atril e embarcados), assim como num pilar central quando o comprimento de todas as bases ultrapassa os 25 m.

Placa de especificações

Placa de especificações

Apresentam as informações técnicas da instalação e são colocadas em partes visíveis da extremidade exterior das estantes móveis.

Acessórios para estantes Movirack

Soluções complementares que reduzem custos e aumentam a eficiência e versatilidade do sistema

Sistema que permite iluminar automaticamente o corredor de trabalho

Iluminação automática de corredores

Através deste sistema, que a Mecalux inclui de série em todas as suas instalações, ilumina-se unicamente o corredor de trabalho para reduzir o consumo de energia e evitar sobreaquecimentos.

Os suportes são instalados acima da passagem pedonal das estantes Movirack

Suportes

Podem ser instalados no corredor exterior, a uma altura que permita a circulação segura dos empilhadores, assim como na extremidade oposta acima da passagem pedonal (a 2,1 m).

O contador de empilhadores monitoriza o número de empilhadores existentes no corredor de trabalho

Contador de empilhadores

Dispositivo de segurança que monitoriza o número de empilhadores que operam no corredor de trabalho. As estantes não podem deslocar-se-se enquanto o contador não detetar se ainda resta algum empilhador no corredor.

As proteções laterais protegem os carros exteriores das bases móveis contra golpes acidentais

Proteções laterais

Reforço adicionado aos carros exteriores das bases móveis para evitar que os empilhadores impactem contra os terminais ou batam acidentalmente contra um armário.

As estantes móveis são compatíveis com os diferentes acessórios disponíveis para os sistemas convencionais

Acessórios para estantes convencionais

Os mesmos acessórios disponíveis para as estantes convencionais também estão disponíveis para Movirack: o conjunto calço bidão, os suportes para contentores e para bobinas, prateleiras, etc.

Catálogos

Catalog - 6 - Movirack - pt_PT

Estantes móveis Movirack (catálogo)

Armazenamento de alta densidade sobre bases móveis

Descarregar
Inspecao Tecnica de estantes

Inspeção técnica de estantes móveis (catálogo)

Uso, inspeção e manutenção de estantes

Descarregar
Storage Solutions for Pallets_PT

Soluções de armazenamento para paletes (catálogo)

Sistemas de armazenamento para produtos paletizados

Descarregar
Catalog - 2 - Easy-wms - pt_PT

Software de gestão de armazéns

Inovação tecnológica para armazéns eficientes

Descarregar

Perguntas frequentes

As estantes móveis são um sistema de armazenamento para paletes composto por estantes instaladas sobre bases móveis motorizadas que se deslocam lateralmente em carris embutidos no chão. O sistema Movirack pertence tanto às soluções de armazenamento de acesso direto como às de elevada densidade, uma vez que as estantes podem ser compactadas quase por completo, disponibilizando um único corredor de trabalho cuja abertura é regulada em função da localização à qual se pretende aceder.

As estantes móveis Movirack são uma excelente alternativa quando o objetivo é melhorar o aproveitamento da superfície disponível sem renunciar à acessibilidade total a cada uma das paletes armazenadas. Trata-se de um sistema que combina os recursos que caracterizam as estantes de paletização convencional (acesso direto, inúmeras referências, versatilidade) com as vantagens das soluções de armazenamento de alta densidade (poupança de espaço, aumento da capacidade de armazenamento).

Obviamente. As estantes incluem dispositivos de segurança que cumprem o regulamento atual e garantem o funcionamento seguro dos equipamentos móveis, protegendo os operários e a mercadoria armazenada. As bases móveis são fabricadas respeitando as diretrizes de segurança da norma UNE 15095 e têm a marcação CE, além de cumprir as restantes normas aplicáveis às estantes convencionais.

A montagem do sistema Movirack exige instalar carris embutidos no solo do armazém para o deslocamento das bases móveis que, por sua vez, receberão as estantes. A técnica utilizada dependerá do tipo de armazém, ou seja, se é uma obra nova ou um armazém já existente. A Mecalux acompanha o cliente durante todo o processo.

A montagem padrão prevê a instalação de até 16 bases móveis por bloco ou conjunto. Caso se exija a instalação de mais estantes móveis, será necessário colocar uma estante fixa e, em seguida, outro conjunto de bases. Embora, sob certas condições, também podem ser desenvolvidas instalações com mais de 16 bases móveis por bloco.

Essa decisão deve ser considerada na fase de projeto. Obviamente, a máxima compactação pode ser obtida com a configuração que permite a abertura de um único corredor de trabalho para a operação com empilhadores. No entanto, se o cliente o solicitar, pode ser disponibilizada a abertura simultânea de mais de um corredor de trabalho, embora à custa de reduzir o número de bases móveis e, consequentemente, a capacidade de armazenamento.

A largura do corredor de trabalho é determinada na fase de projeto e dependerá do tipo de empilhador utilizado, sendo preciso garantir que este possa realizar adequadamente as manobras.

O corredor de trabalho das estantes Movirack pode ultrapassar os 40 m de profundidade, embora esta medida esteja condicionada pelo tipo de operação realizada pelo cliente e pelas normas sobre as passagens utilizadas na evacuação de cada instalação.

A velocidade média de deslocamento das bases móveis oscila entre 3,5 e 4 metros por minuto, o que significa que uma base móvel demora menos de 50 segundos em abrir um corredor de 3 metros.

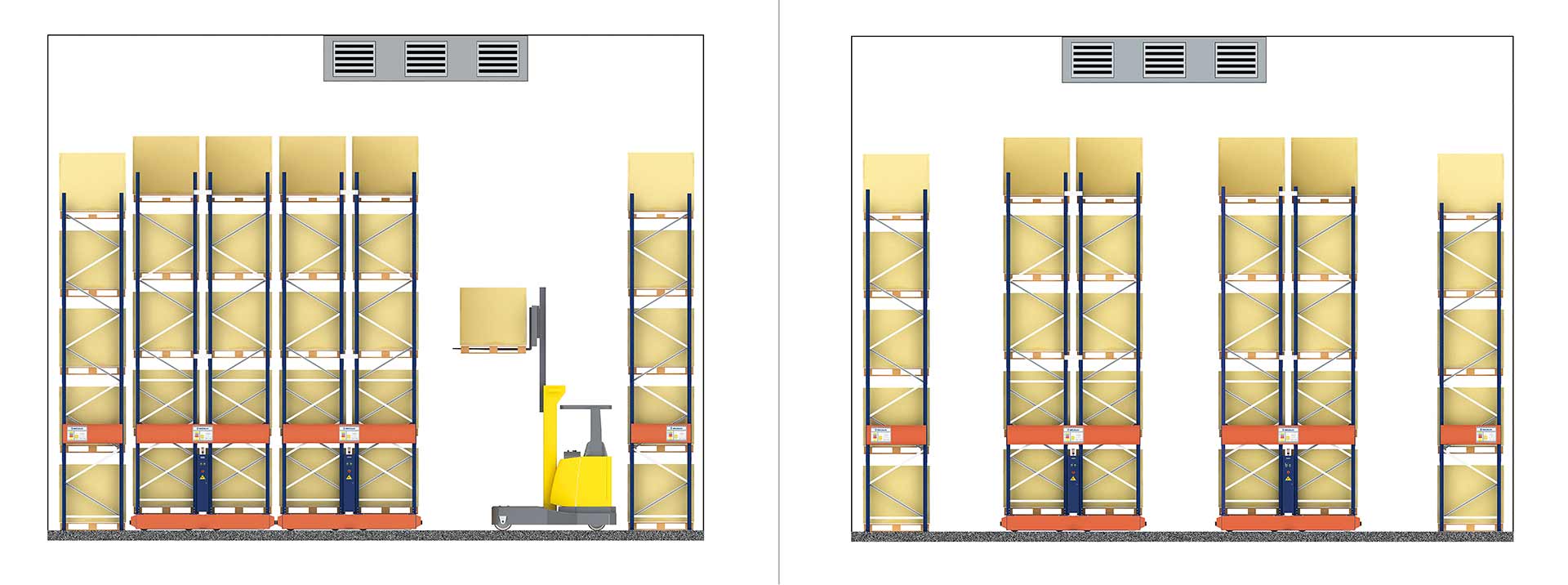

As estantes móveis Movirack oferecem três modos de funcionamento automáticos (Corredor, Multicorredor e Parking) e um modo manual para manutenção. O modo Corredor é utilizado para abrir um único corredor de trabalho e aceder com o empilhador para depositar ou coletar paletes. Já o modo Multicorredor permite a abertura simultânea de até três corredores – mais estreitos do que o corredor único –, que é ativado para efetuar as tarefas de picking. Através do modo Parking, a largura do corredor de trabalho é distribuída entre todos os corredores possíveis, por isso todas as bases móveis são colocadas com o mesmo espaço de separação entre si. Esta função costuma ser ativada para obter uma melhor circulação de ar, especialmente em câmaras frias, assim como para a realização de inventários ou a preparação de encomendas. Finalmente, com o modo manual, utilizado principalmente para tarefas de manutenção, as bases deslocam-se individualmente acionando de forma constante o botão de direção de movimento do armário embarcado da base móvel.

Cada instalação é fornecida com um controlo remoto, embora seja possível incluir mais do que um se for necessário.

Pode ser utilizado qualquer modelo de empilhador de carga frontal (contrabalançados e retráteis), desde que a largura do corredor e a altura de elevação o permitirem. Os empilhadores mais usados são os retráteis, uma vez que precisam de corredores inferiores a 3 m, a sua altura de elevação ultrapassa os 10 m e oferecem a possibilidade de proteger termicamente a cabina do operador (muito útil ao trabalhar em câmaras de frio).

Não. As estantes do sistema Movirack podem ser equipadas com a mesma gama de acessórios utilizada para adaptar as estantes convencionais estáticas ao armazenamento de mercadoria não paletizada. Portanto, isto significa que é possível adaptar as estantes deslizantes para depositar diferentes tipos de unidades de carga, como contentores, bobinas e bidões. Por outro lado, o sistema Movirack com estantes cantilever é a solução perfeita para o armazenamento compacto de cargas longas e volumosas (tubos, perfis e placas, por exemplo).

Sim. O sistema Movirack adapta-se à preparação de encomendas realizada nas próprias estantes, graças ao modo de funcionamento Multicorredor, que permite abrir de forma simultânea até três corredores de trabalho em vez de apenas um.

As estantes para bases móveis Movirack são aptas para armazéns que trabalham à temperatura ambiente, de refrigeração ou de congelação. De facto, esta solução é especialmente vantajosa para o armazenamento com temperatura controlada, pois ao favorecer um melhor aproveitamento do espaço, permite obter uma poupança significativa do consumo de energia.
