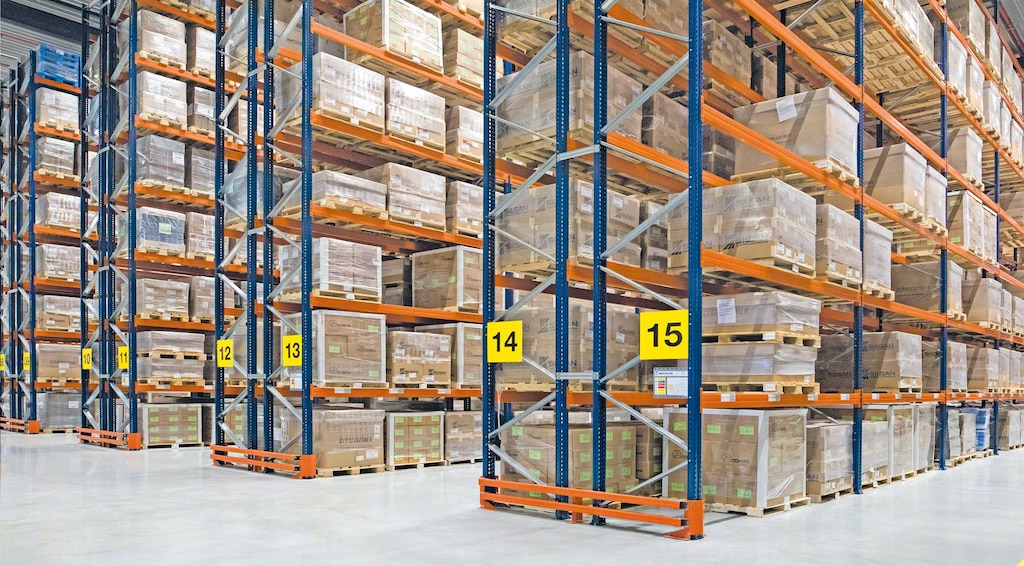

Estantes para paletes

Estantes para paletes

Solução de armazenagem versátil e robusta que oferece acesso direto a cada palete e que se adapta a qualquer tipo de instalação.

O produto

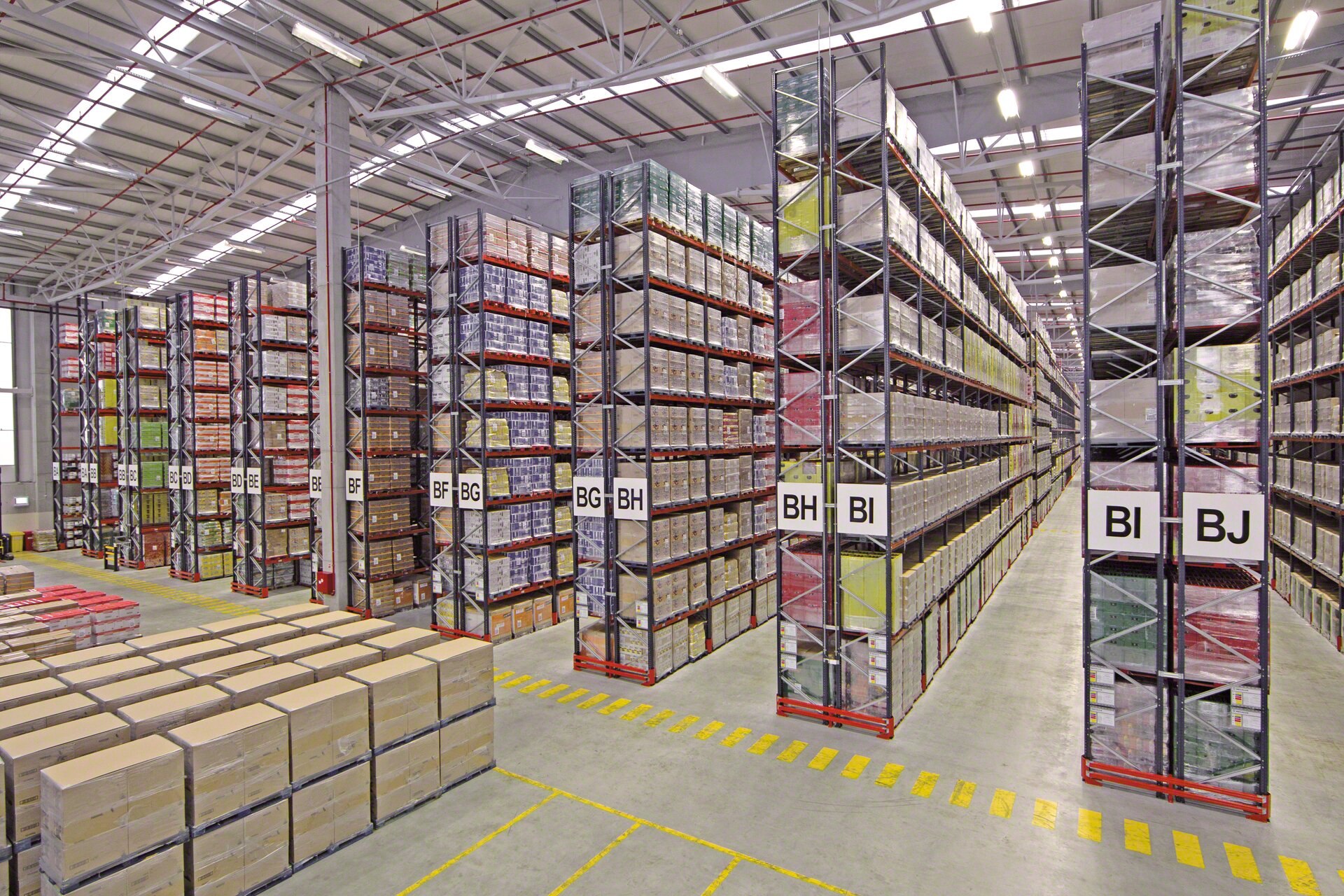

A armazenagem convencional: eficiência e flexibilidade

As estantes paletes são o sistema de armazenamento mais universal graças à sua versatilidade. São distribuídas ao longo de uma série de corredores interiores no armazém e oferecem acesso direto e unitário a todas as paletes, o que as torna ideais quando há uma grande variedade de referências.

As estantes convencionais da Mecalux são fabricadas de acordo com os mais altos padrões de qualidade e possuem diversos elementos de segurança. Uma vasta gama de pilares, vigas, prateleiras e suportes permitem projetar instalações que satisfazem os requisitos mais exigentes.

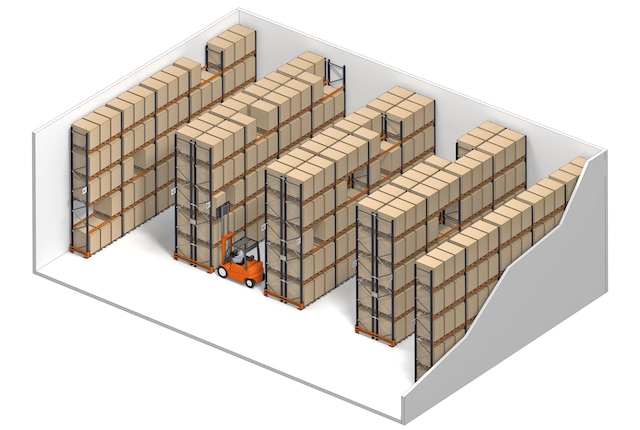

As estantes paletes são um sistema de armazenagem adequado para gerir referências variadas

Vantagens das estantes paletes

  • Acesso direto a cada palete: todas as paletes são acessíveis a partir do corredor de trabalho.
  • Seguro antidesbloqueio, exclusivo da Mecalux: evita a deslocação acidental da viga, proporcionando uma maior segurança ao conjunto.
  • Fáceis de implementar: são estruturas rápidas de montar e com um baixo custo de manutenção.

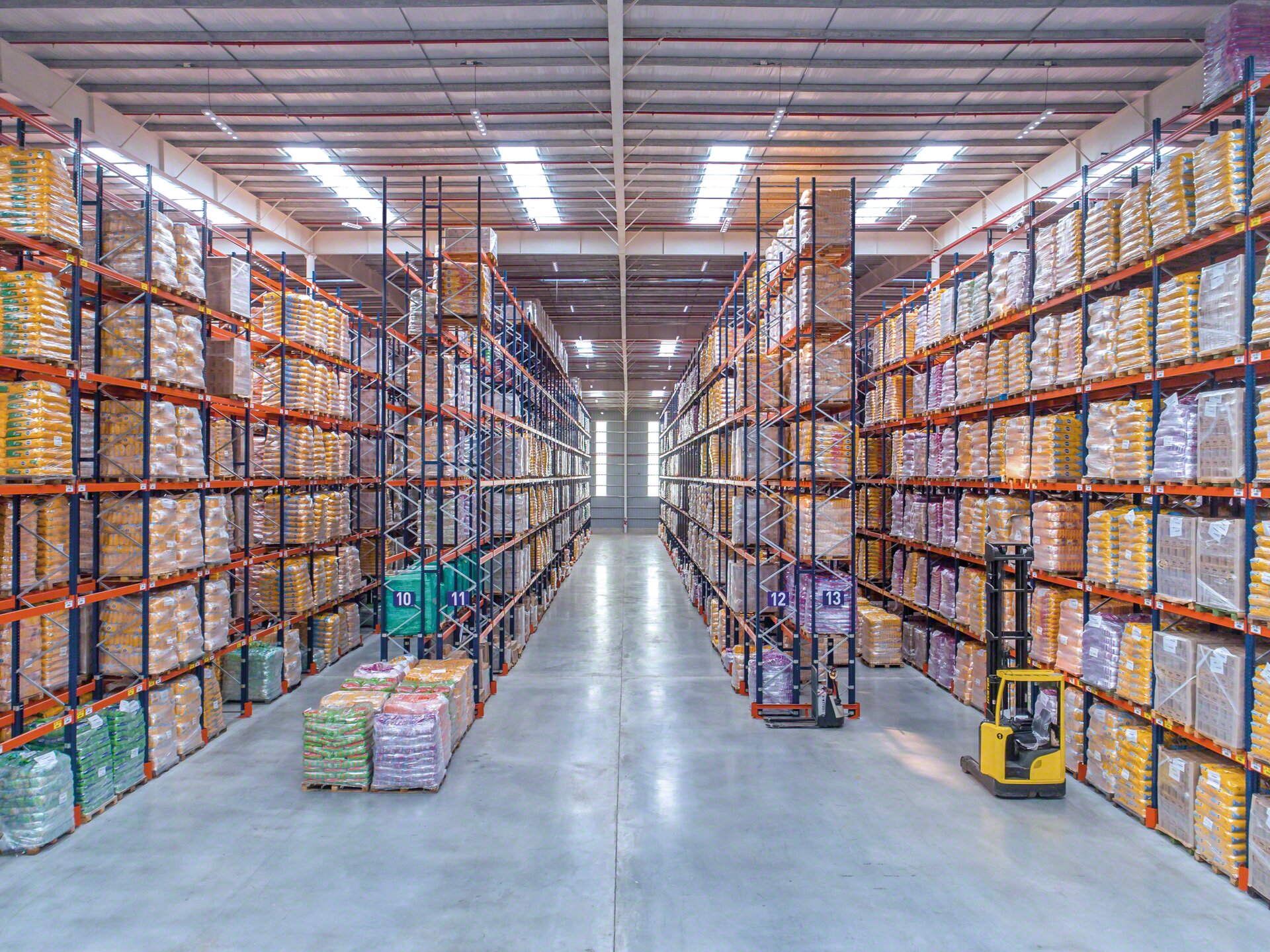

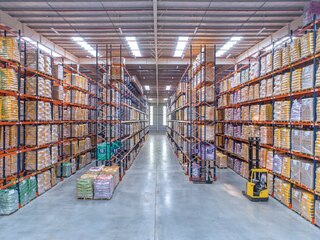

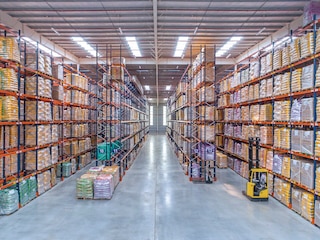

  • Versáteis: adaptam-se à altura do armazém e ao armazenamento de vários tipos de carga, desde paletes e contentores de diferentes pesos e dimensões até caixas, bidões e bobinas.
  • Configuráveis e escaláveis: a altura dos níveis de armazenamento é regulável e pode ser modificada para reconfigurar a instalação. Além disso, as estantes podem ser facilmente ampliadas ao acrescentar mais módulos e níveis em altura.
  • Aptas para picking: as tarefas de picking podem ser realizadas ao nível do piso ou nos níveis inferiores, bem como em localizações superiores com máquinas selecionadoras de encomendas.
  • Cataforese: os pilares recebem tinta cataforética para aumentar a sua resistência à corrosão.
  • Inspeção técnica: como fabricante, a Mecalux oferece o serviço de inspeção técnica obrigatória anual das estantes, que é realizado por uma equipa técnica especializada altamente qualificada.
  • Garantia Mecalux: as estantes da Mecalux satisfazem os mais altos padrões de qualidade e as normas em vigor em cada país.

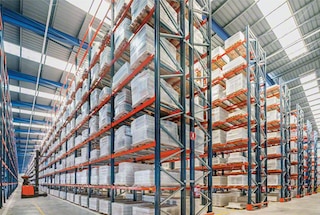

As estantes para paletes oferecem múltiplas vantagens, como o acesso direto e a sua grande versatilidade

As estantes convencionais para paletes são a solução adequada para gerir as nossas encomendas e otimizar a capacidade de armazenamento

Grupo Pamesa
Juan A. Vives López Gerente de Logística
Grupo Pamesa
(Onda, Espanha)

Aplicações das estantes paletes

Solução perfeita para uma grande variedade de armazéns

Devido à sua simplicidade construtiva, polivalência, fácil montagem e baixo custo de implementação, as estantes industriais para paletes são o sistema mais difundido na maior parte dos armazéns, embora a sua utilização seja especialmente adequada nos seguintes casos:

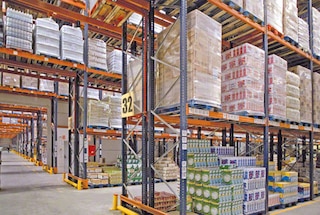

A paletização convencional é ideal para armazenar muitas referências variadas

Armazéns com uma grande variedade de referências

A paletização convencional é recomendada quando é necessário armazenar muitas referências.

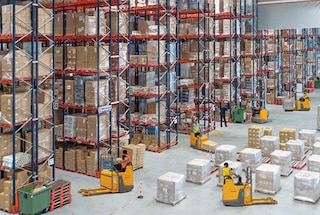

As estantes paletes permitem aos armazéns multicliente gerir produtos heterogéneos

Armazéns multicliente

São habituais em operadores 3PL, uma vez que facilitam o armazenamento de produtos heterogéneos e com elevada rotatividade.

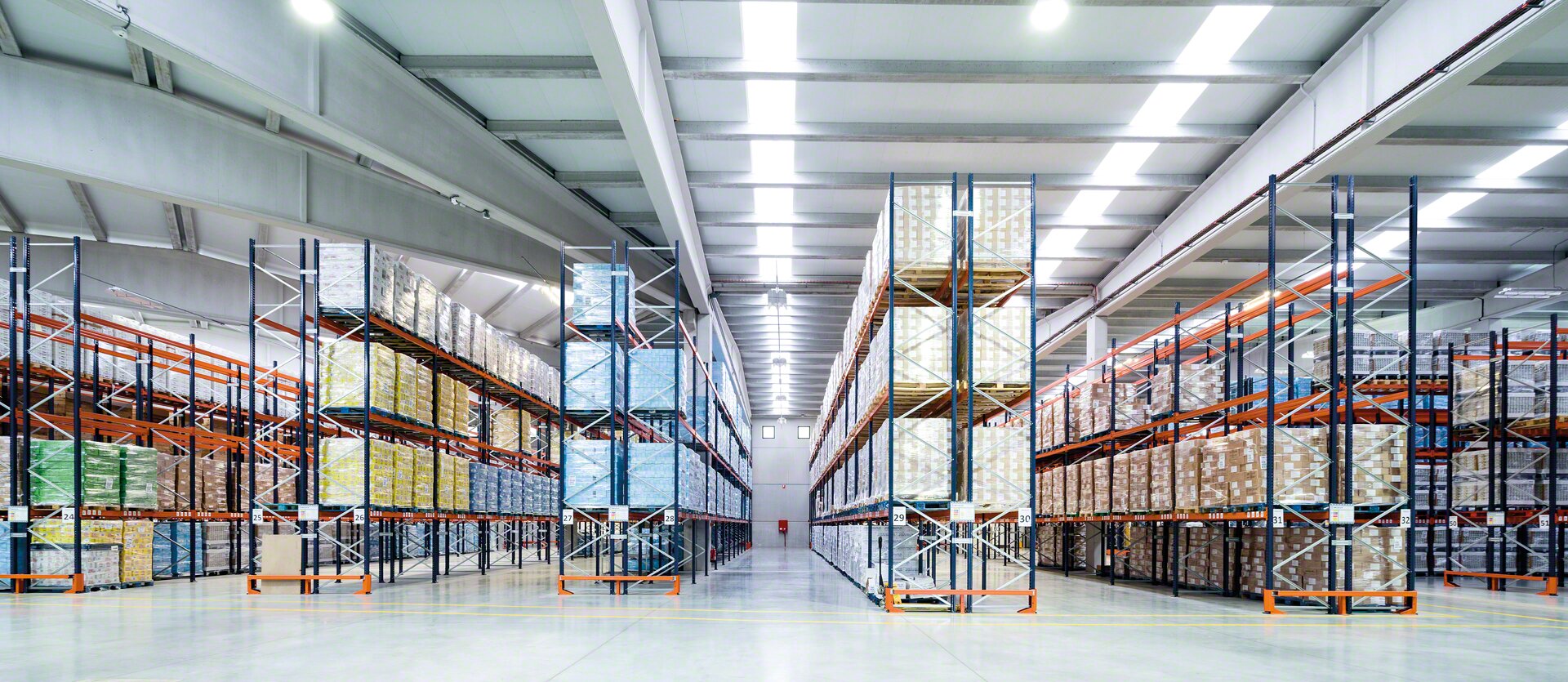

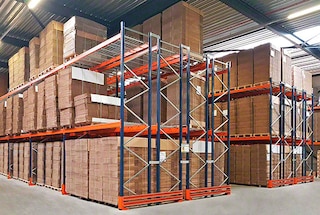

As estantes da Mecalux podem ser instaladas em armazéns de qualquer tamanho

Armazéns pequenos e grandes

As estantes da Mecalux são adequadas para armazéns de qualquer tamanho.

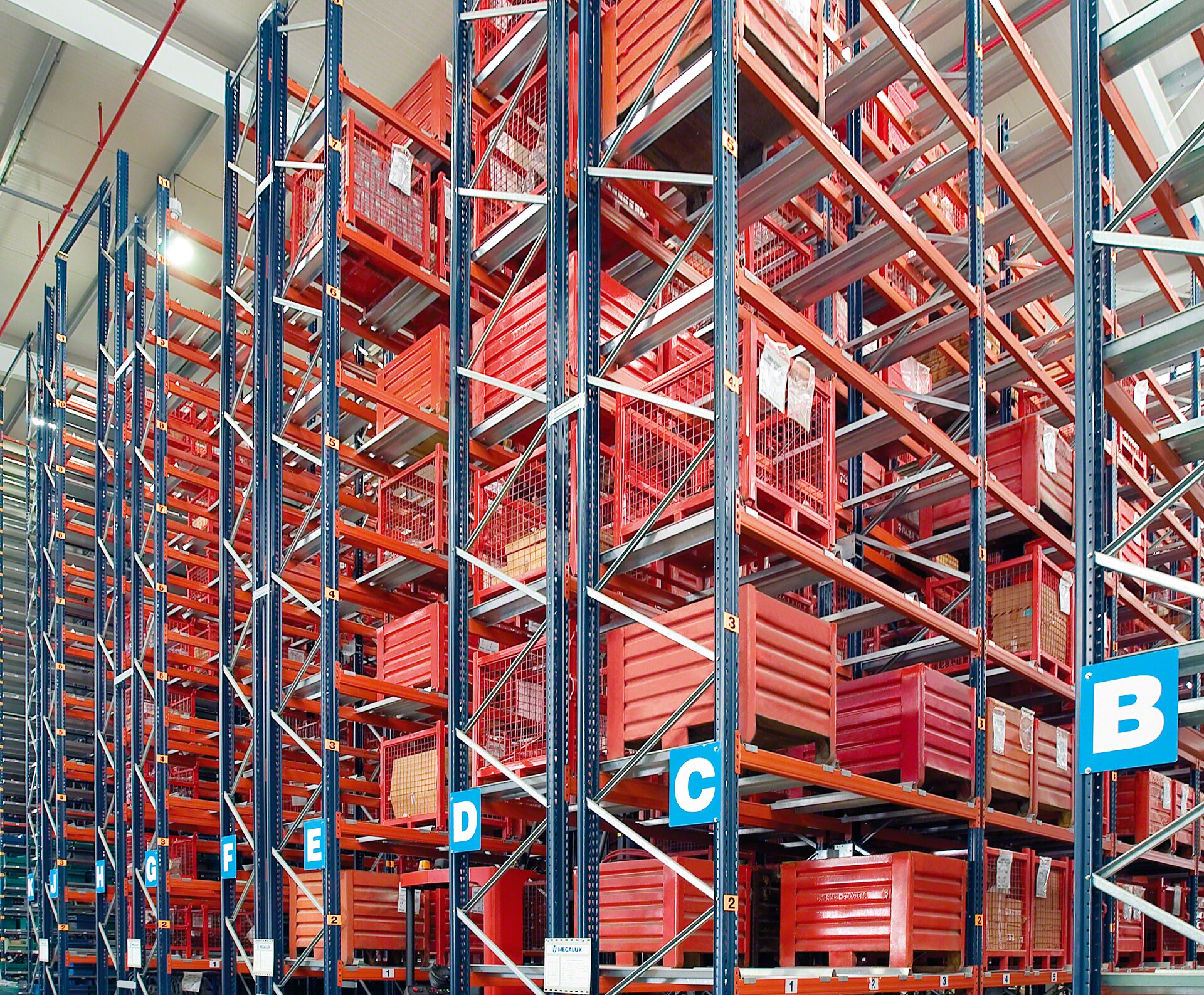

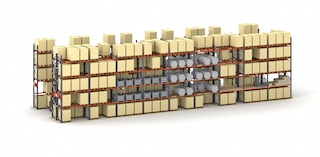

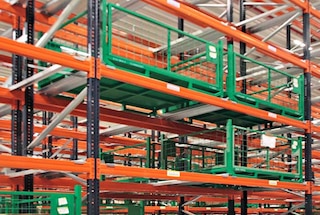

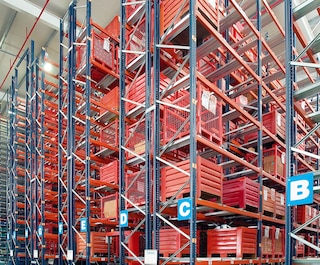

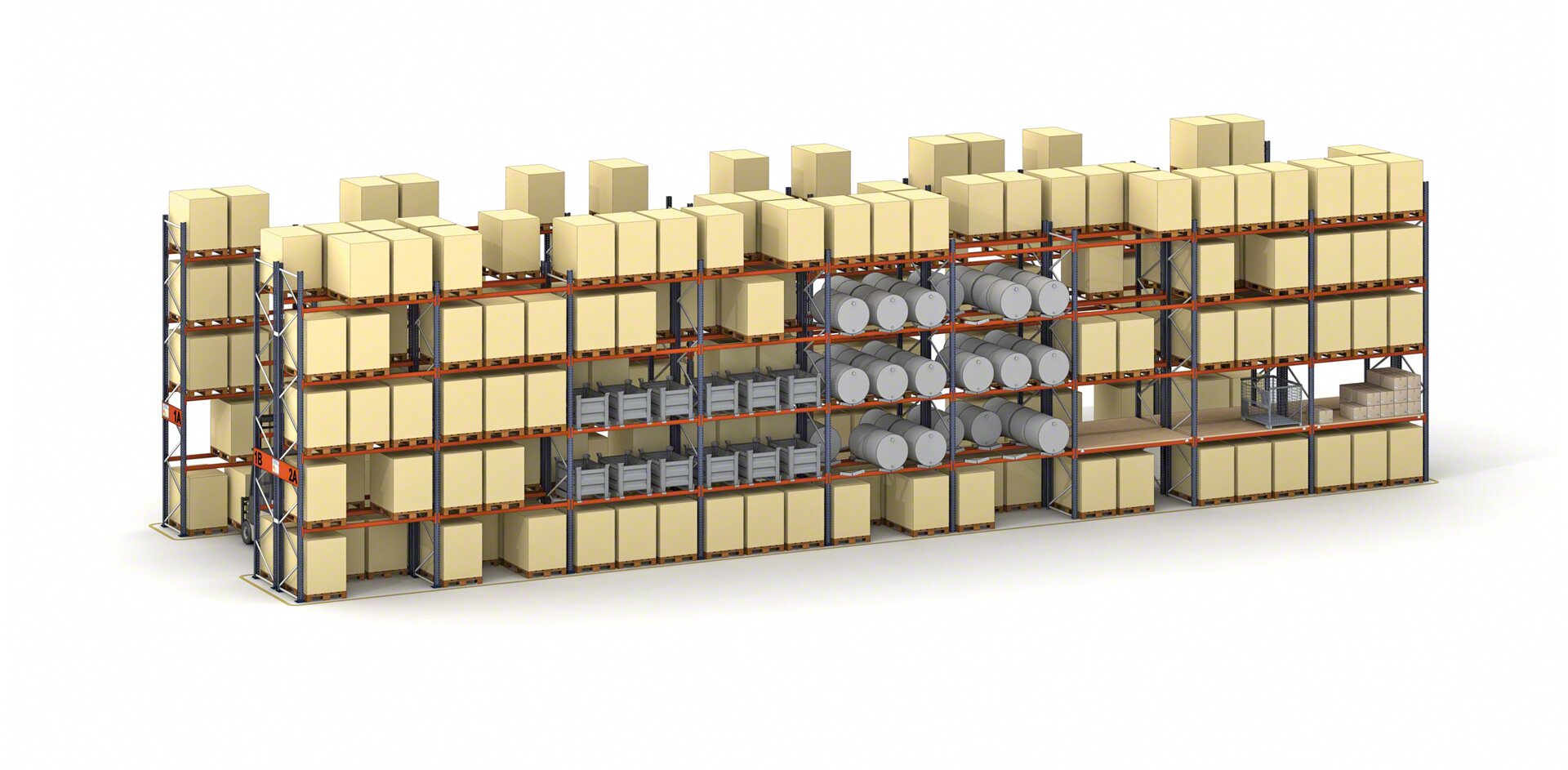

As estantes para paletes podem ser adaptadas para o armazenamento de mercadoria não paletizada

Armazenar mercadoria não paletizada

Para além de paletes, podem ser adaptadas ao armazenamento de outros tipos de cargas (contentores, bobinas, bidões…).

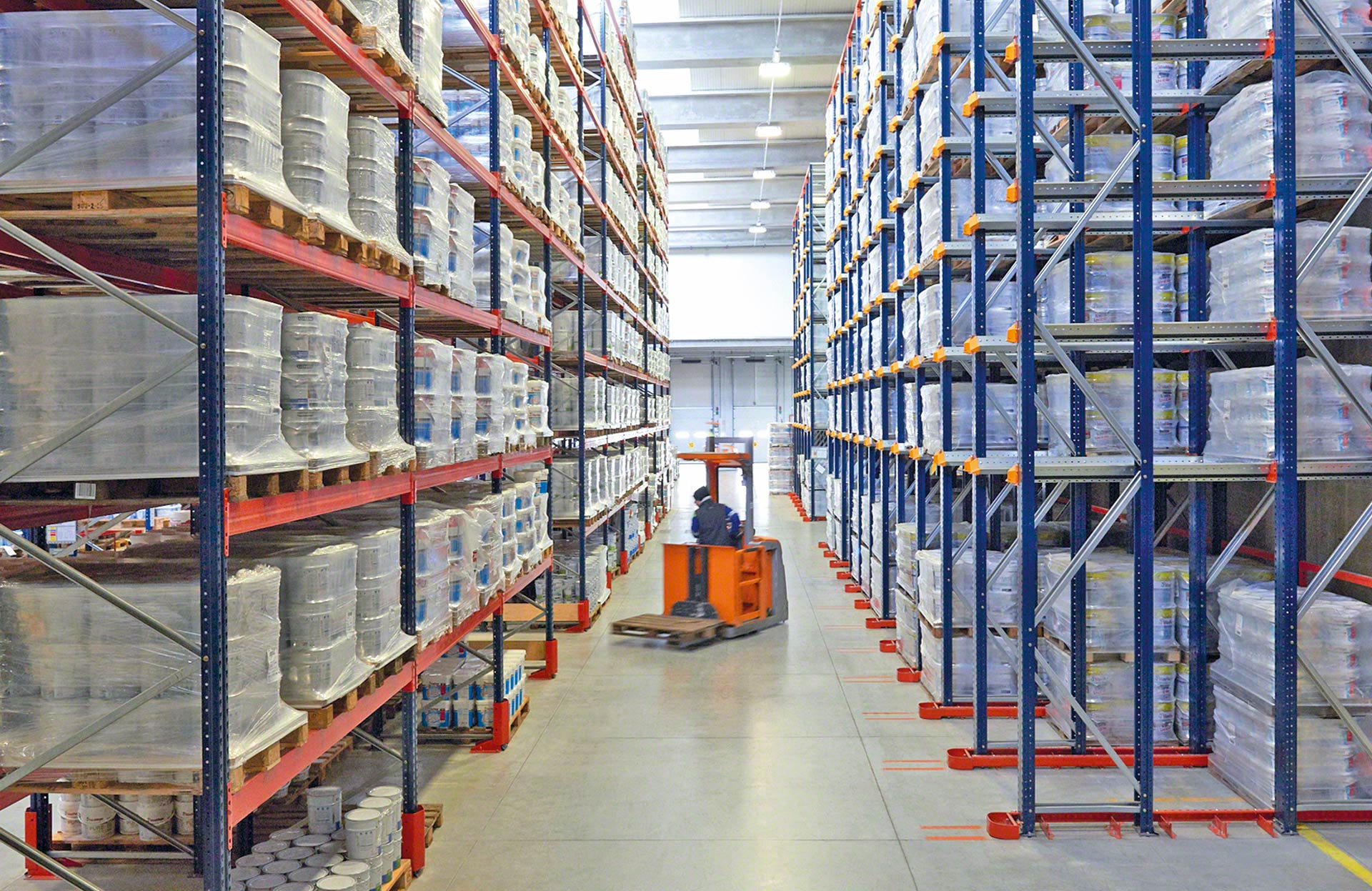

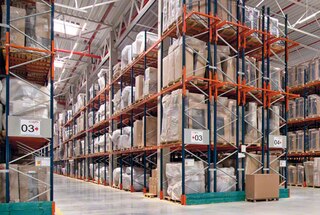

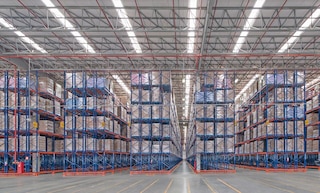

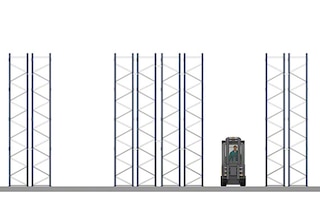

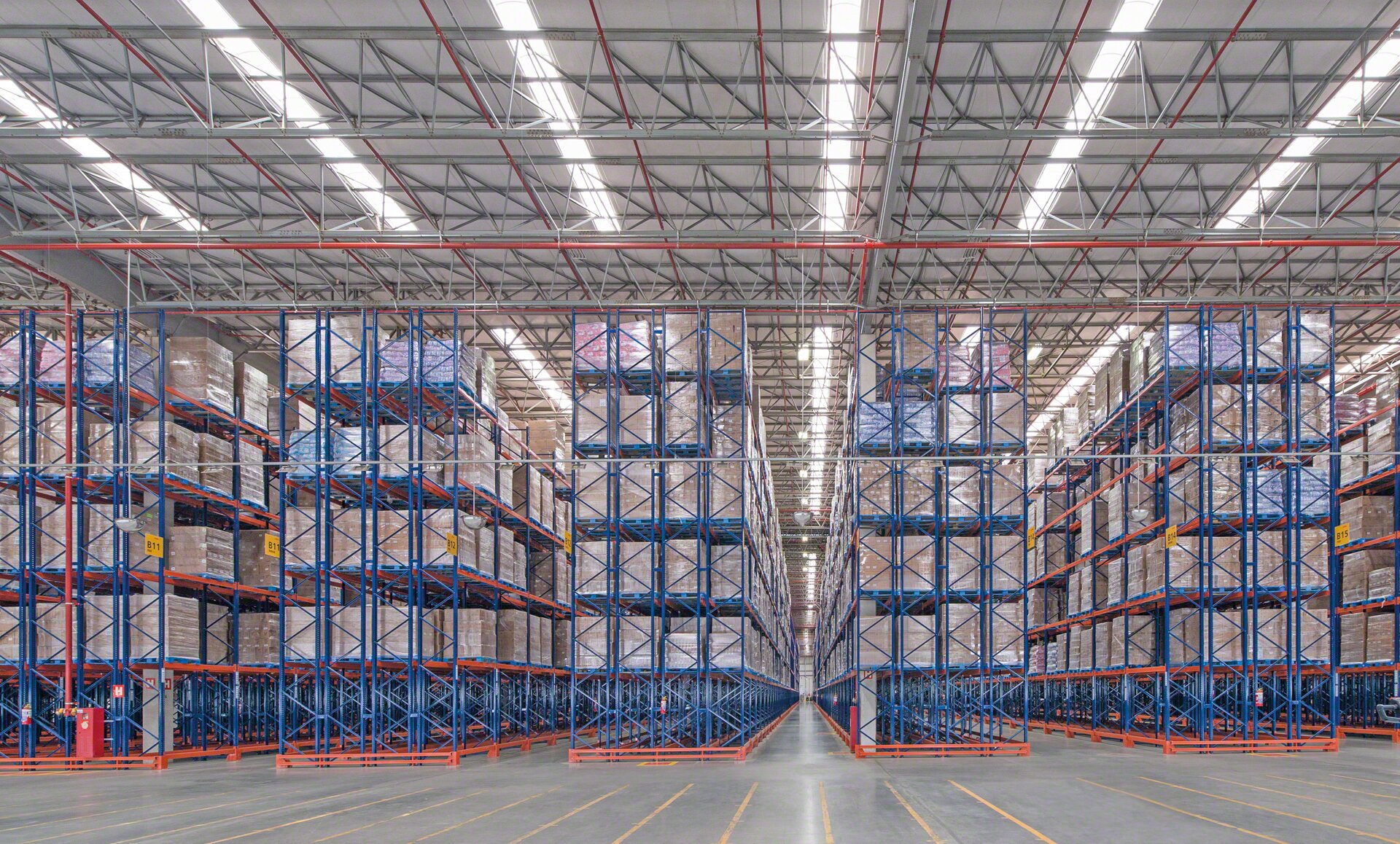

As estantes paletes de profundidade dupla proporcionam uma maior capacidade de armazenamento

Ganhar espaço sem perder acessibilidade

As racks convencionais de profundidade dupla permitem dobrar a capacidade mantendo uma alta acessibilidade.

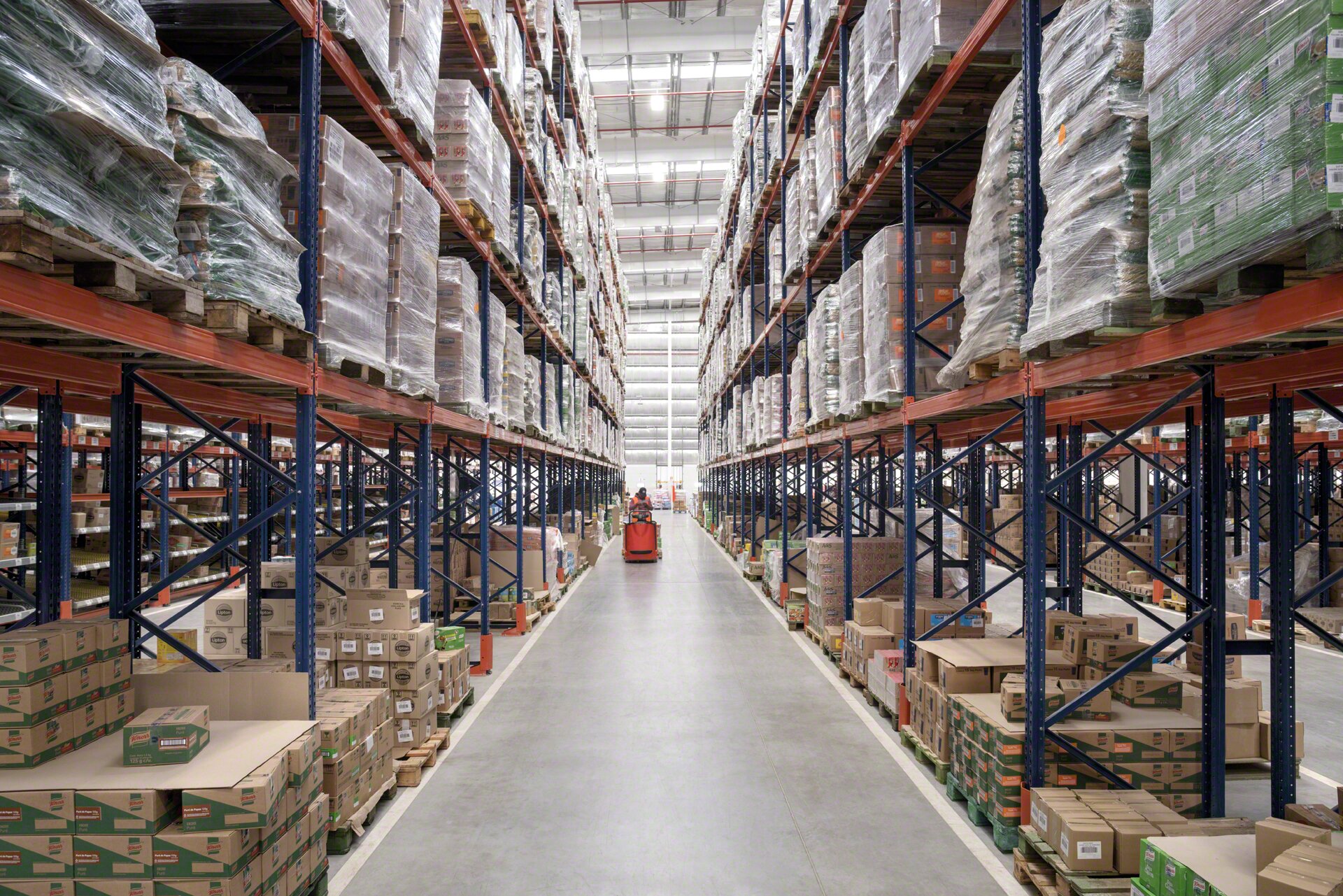

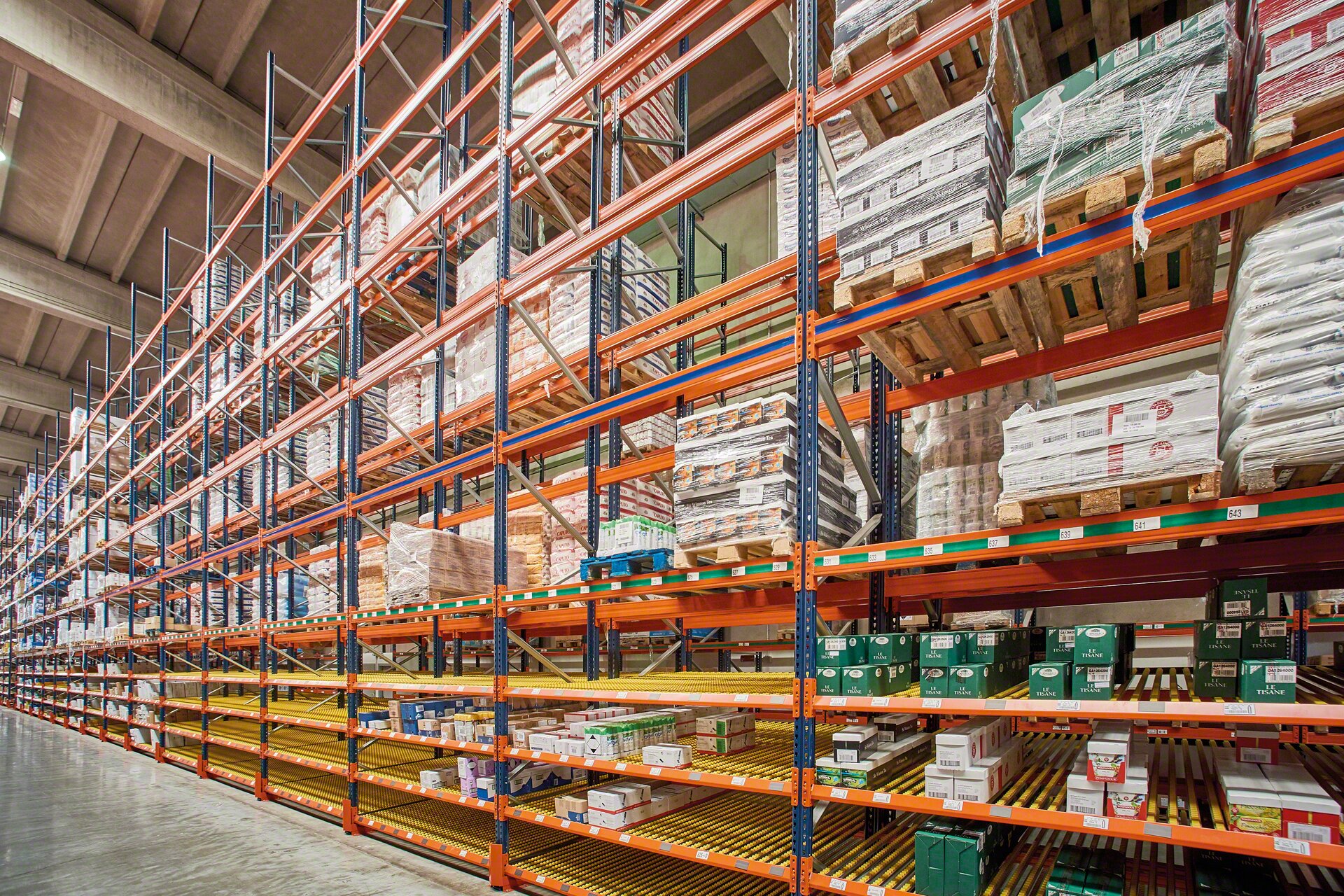

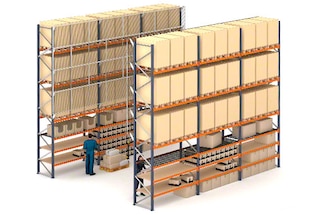

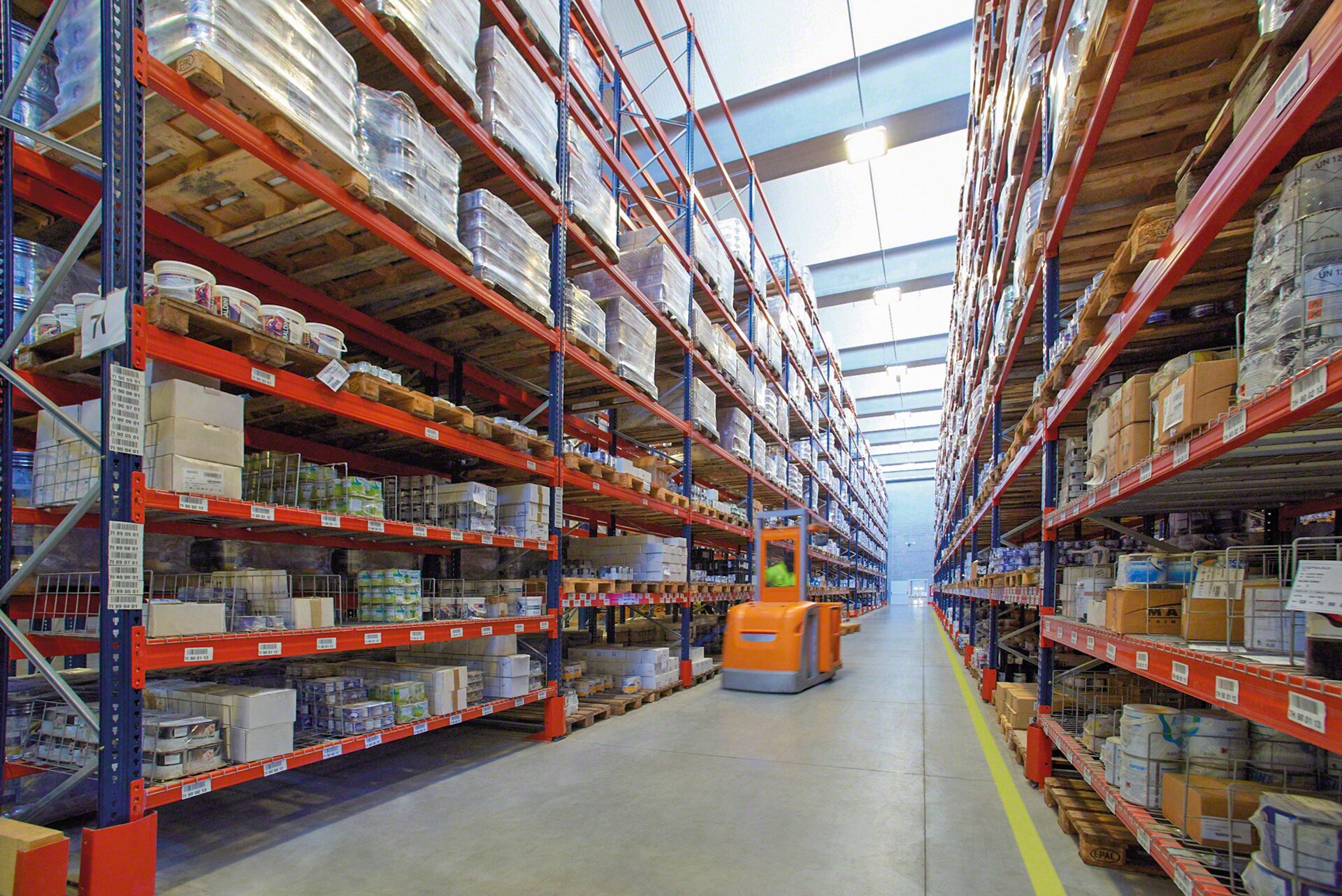

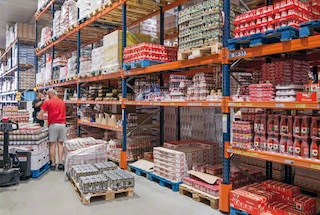

As estantes para paletes permitem fazer picking nos níveis inferiores

Realizar tarefas de picking

Os níveis inferiores podem ser disponibilizados para preparar encomendas diretamente nas estantes.

Testemunhos

Tecolsa

Estamos muito satisfeitos com as estantes paletes da Mecalux, pois conseguiram superar as nossas expectativas. Reduzimos os custos de armazenamento e de transporte, diminuímos o tempo de preparação das encomendas e agora fazemos um controlo mais fiável do stock.

Enrique Gutiérrez Melero Diretor-geral
Tecolsa
(Martos, Espanha)
Adidas

A solução instalada pela Mecalux permitiu-nos alcançar o principal objetivo deste armazém: preparar as encomendas e enviá-las aos clientes no menor tempo possível. Além disso, aumentámos a nossa capacidade ao otimizar o nosso espaço de armazenamento.

Felix Felder Diretor de Operações
Adidas
(Wilkes-Barre, Estados Unidos)
JYSK

As estantes para paletes da Mecalux satisfazem totalmente as nossas necessidades. São muito mais do que estantes para armazenar a mercadoria, pois também nos proporcionam uma organização mais eficiente e um excelente aproveitamento do espaço.

Theodor Mokalis Operations Manager
JYSK
(Cheste, Espanha)
Decathlon

As estantes da Mecalux foram totalmente adaptadas às nossas necessidades e a um preço competitivo.

Fabio Montinario Diretor de logística
Decathlon
(Brandizzo, Itália)
Gaviota

O acesso direto às estantes paletes é decisivo para que os operários possam preparar rapidamente as encomendas.

Roberto Urra Diretor de Logística
Gaviota
(Villena, Espanha)
Bravo

O que se destaca nas estantes convencionais da Mecalux é a sua flexibilidade, uma vez que são capazes de se adaptar com muita rapidez às mudanças exigidas pelos nossos clientes e às tendências do mercado.

Elimar Elesbon Soares Diretor de Operações
Bravo
(Cuiabá, Brasil)

Configuração das estantes paletes

Solução de armazenagem disponível em múltiplas combinações

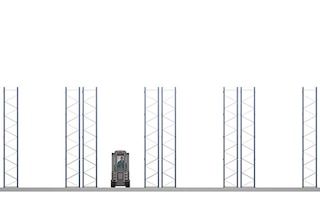

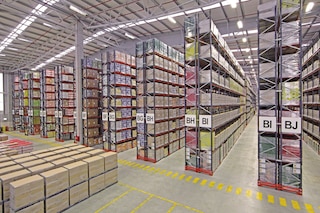

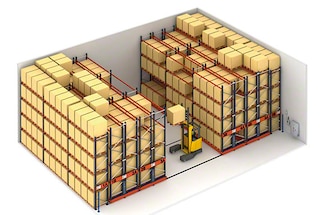

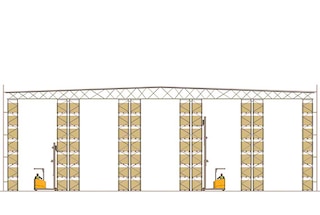

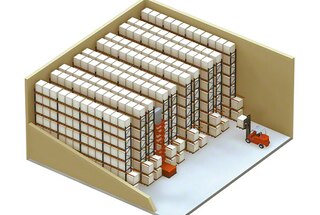

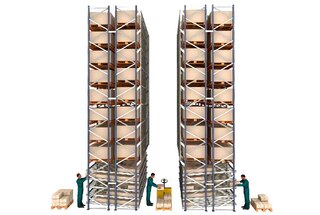

A Mecalux oferece diversas variantes do sistema de armazenagem convencional, tendo por objetivo a sua adaptação às necessidades específicas de cada armazém.

Componentes das estantes paletes

As estantes paletes da Mecalux destacam-se pela qualidade de fabrico de todos os seus componentes. Os pilares são pintados por cataforese que aumenta a resistência à corrosão. A Mecalux cumpre as normas EN 15512, EN 15620, EN 15629 e EN 15635.

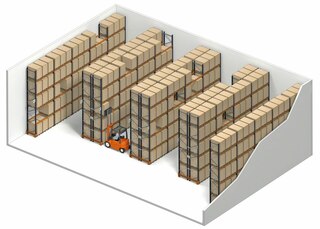

A estrutura básica de uma estante para paletes, quer de profundidade simples, quer de profundidade dupla, é constituída por um conjunto de elementos metálicos verticais e horizontais cujas ligações são reguláveis e a sua montagem é fácil e rápida.

As estantes para paletes dispõem de múltiplos complementos de segurança, cuja implementação evita acidentes e reforça a integridade do conjunto. Além disso, a Mecalux oferece o serviço de inspeção técnica anual das estantes.

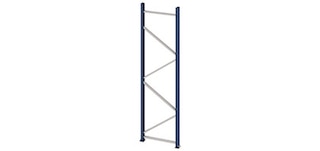

Bastidor das estantes paletes

Bastidores

Elementos verticais constituídos por dois pilares ligados entre si por diagonais e travessas. Os pilares são ranhurados a cada 50 mm para encaixar as vigas.

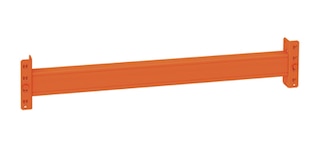

Viga das estantes paletes

Vigas

Elementos horizontais sobre os quais a carga é depositada e que rigidificam longitudinalmente a estante. As vigas são fixadas aos bastidores com conectores ou grampos e encaixadas aos pilares por pressão.

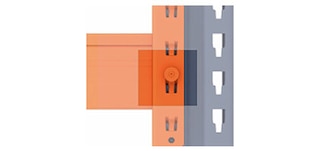

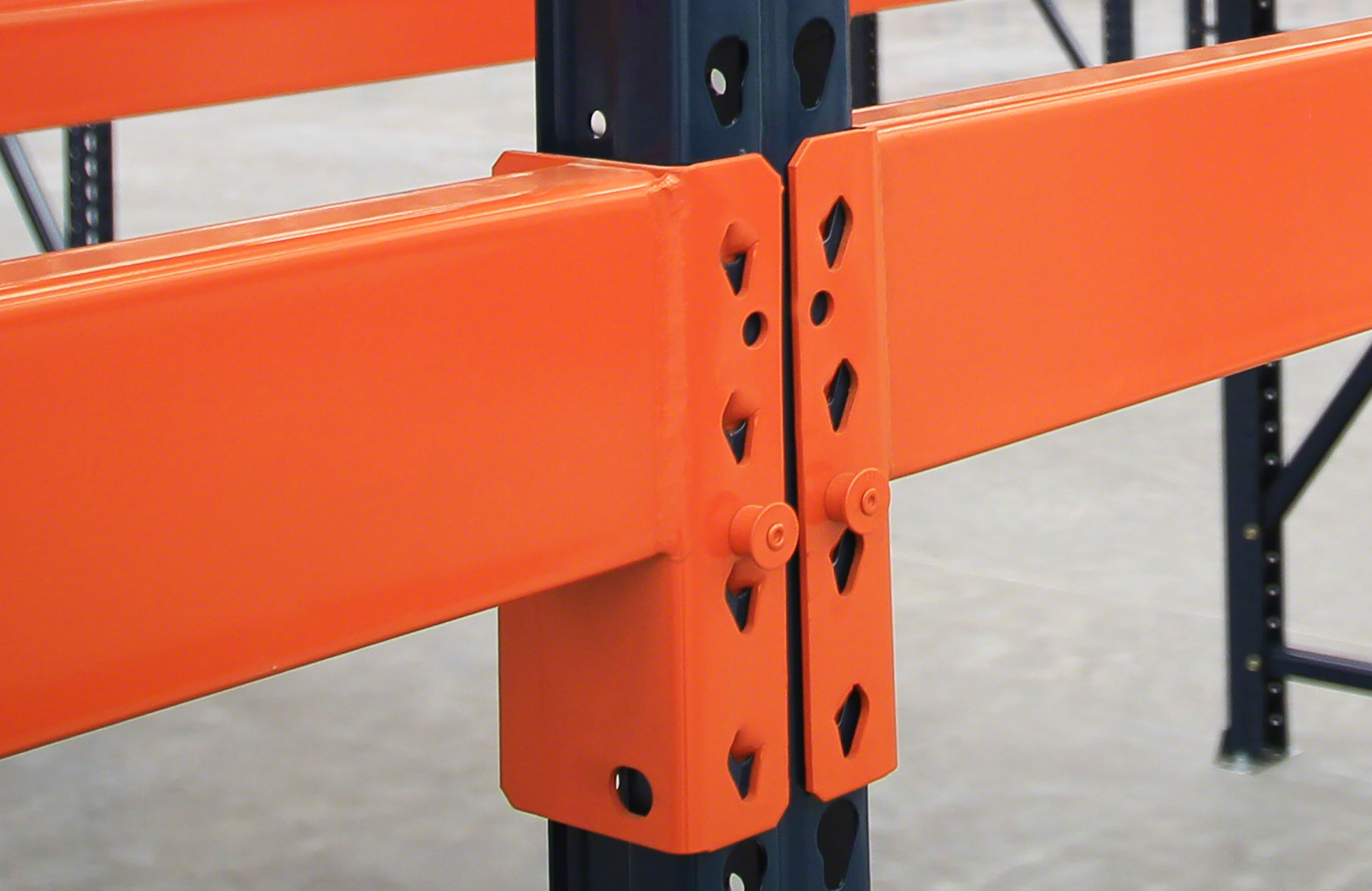

Seguro antidesbloqueio das estantes paletes

Seguro antidesbloqueio

Sistema de bloqueio integrado no grampo que liga a viga ao pilar. Impede a retirada acidental da viga. Inovação exclusiva da Mecalux.

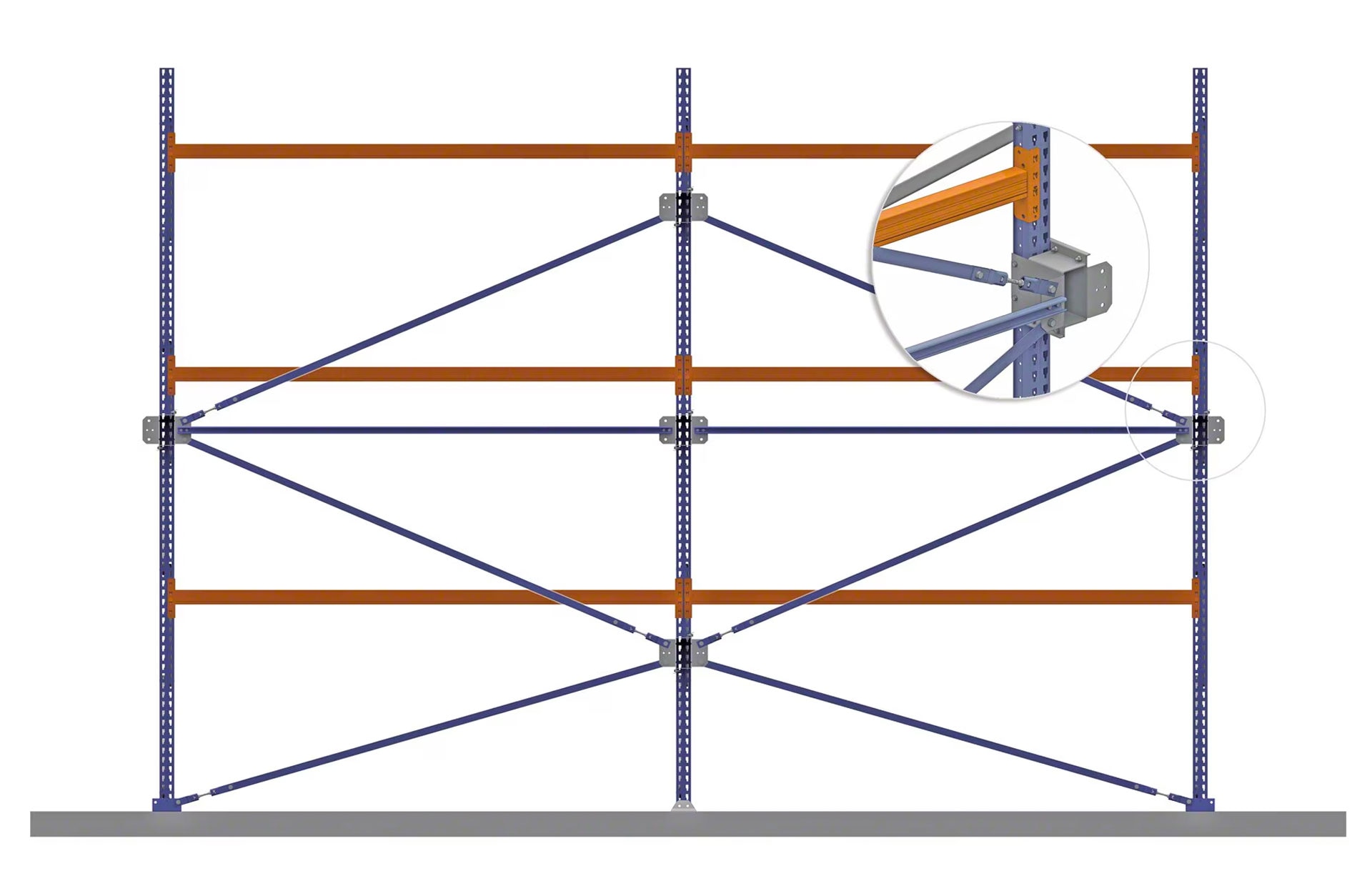

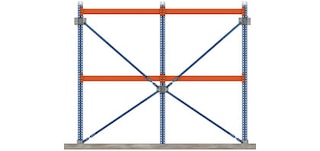

Travamentos das estantes paletes

Travamentos

Sistema de perfis planos verticais e horizontais que são ligados aos bastidores e que permitem aumentar a estabilidade longitudinal da estante.

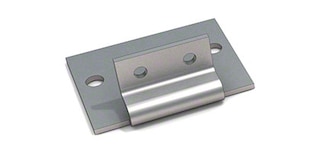

Pés de bastidores das estantes paletes

Pés de bastidores

Situados nas extremidades inferiores dos pilares e fixados ao piso. Existem diferentes tipos, consoante o modelo de pilar e da carga a suportar.

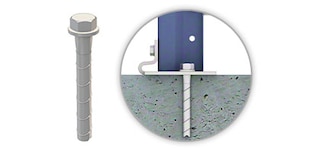

Buchas das estantes para paletes

Buchas

Componentes de grande resistência que servem para fixar os pés da estrutura ao piso. Adaptam-se ao tipo de piso e às tensões que a estante deve suportar.

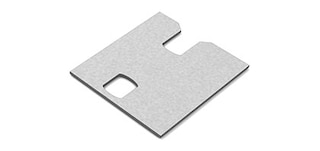

Placa de nivelação da estante palete

Placas de nivelação

São colocadas debaixo dos pés para nivelar as estantes assentes sobre pisos irregulares. Existem placas de várias espessuras e para cada tipo de pilar.

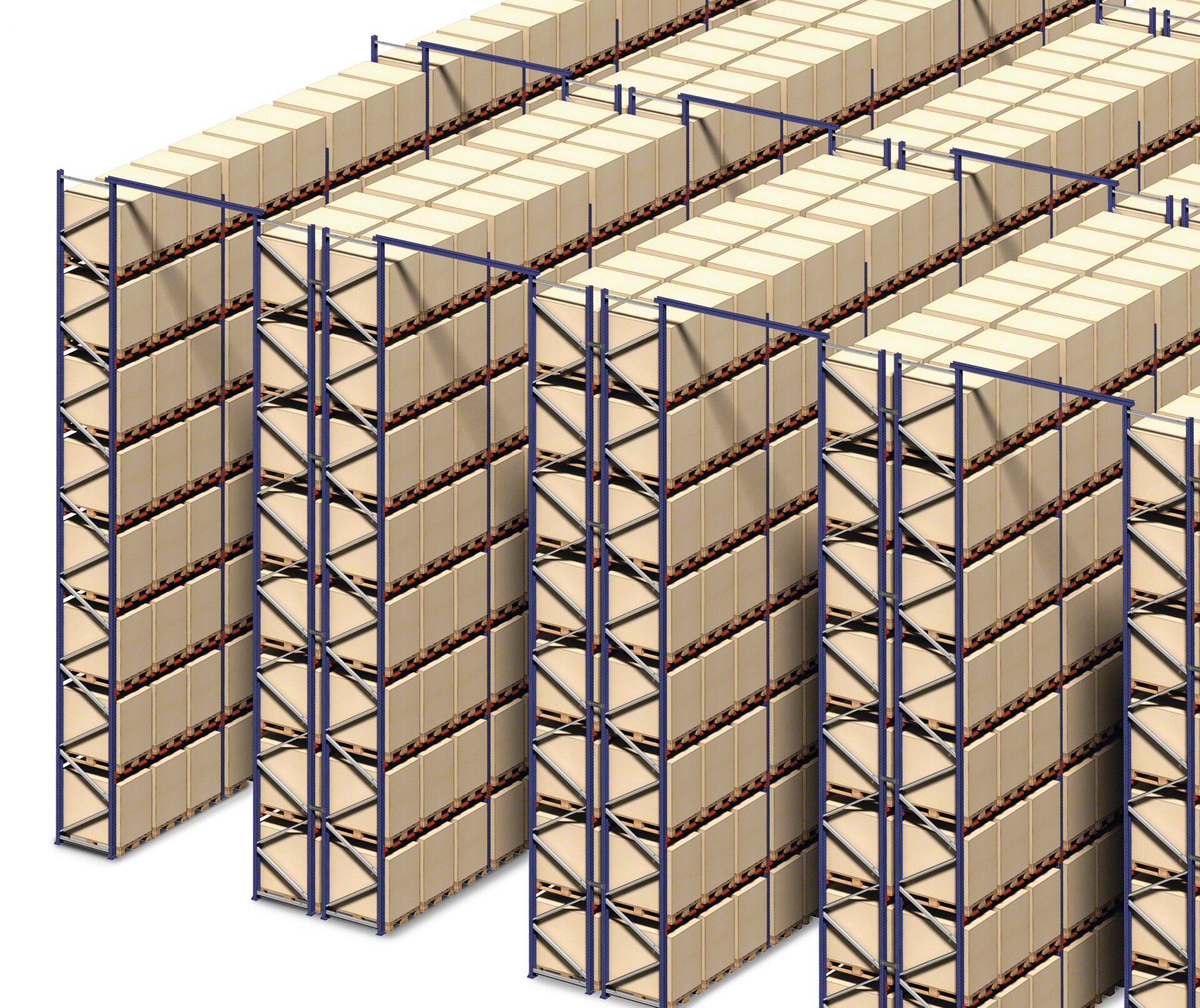

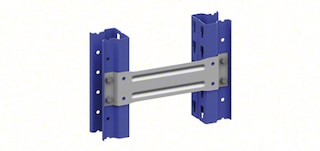

Ligação bastidor das estantes para paletes

Ligações bastidor

Peça de aço utilizada para ligar duas racks paletes entre si e proporcionar ao conjunto uma maior estabilidade transversal.

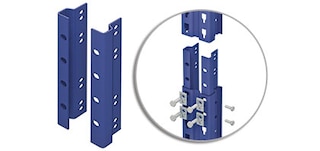

Junção bastidor das estantes de paletes

Junção bastidor

Conjunto formado por duas peças simétricas utilizadas em estantes com bastidores de grande altura. São aparafusadas interiormente aos pilares que devem ser ligados.

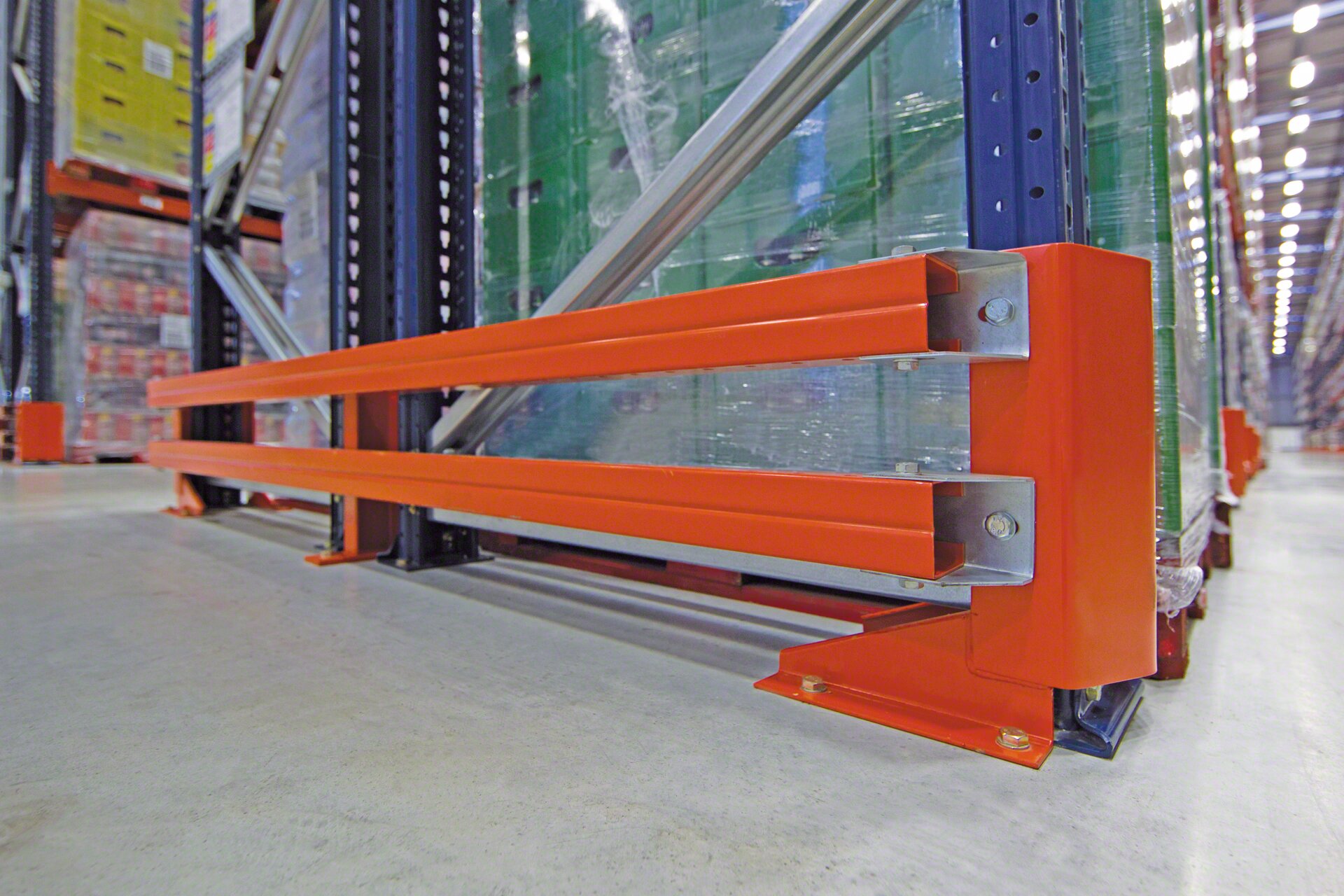

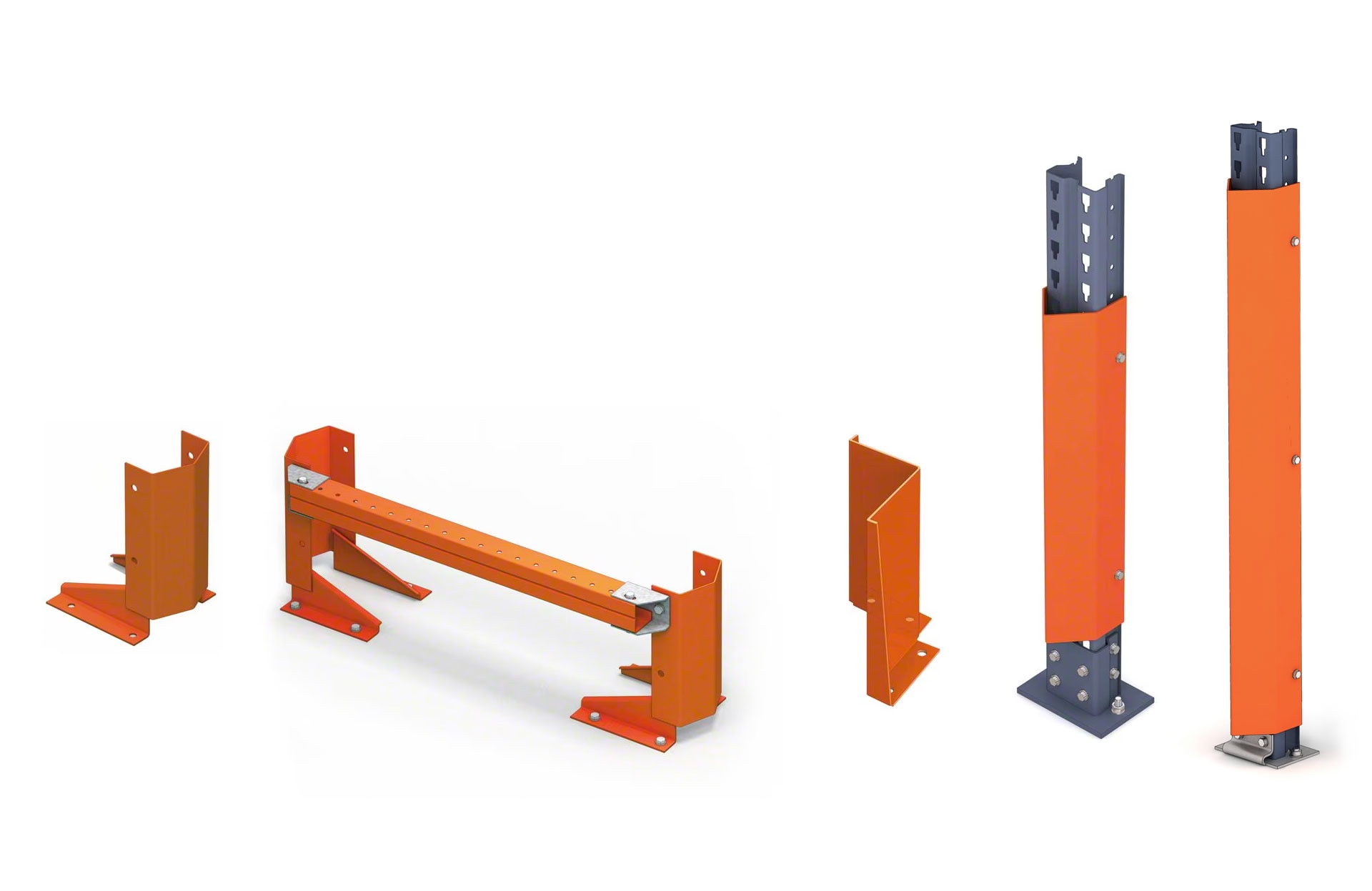

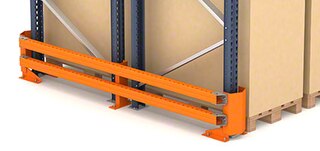

As proteções absorvem os impactos dos equipamentos de movimentação

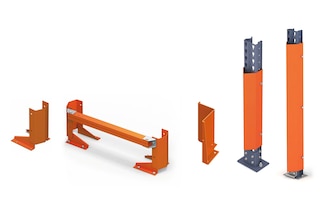

Proteções contra impactos

Peças desenhadas para absorver pequenos impactos acidentais causados ao nível do piso pelos equipamentos de movimentação, evitando danos nos elementos verticais.

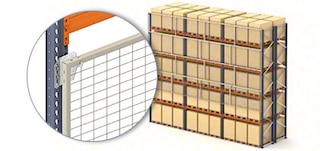

Rede de proteção antiqueda em estantes para paletes

Rede de proteção antiqueda

É instalada no fundo das estantes para evitar a queda acidental de mercadoria. Podem cobrir total ou parcialmente a altura das estantes.

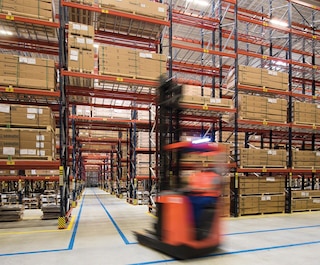

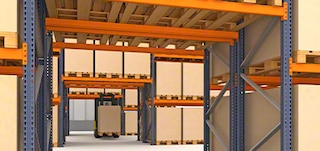

Passagens inferiores de segurança em estantes para paletes

Passagens inferiores

São abertas no interior das estantes e funcionam como atalhos ou saídas de emergência.

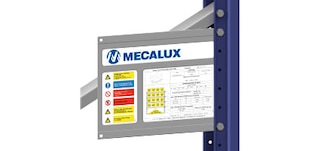

Placa de características em estantes para paletes

Placas de características

Especificam as características técnicas da instalação e incluem a etiqueta que indica a data-limite para realizar a próxima inspeção. São colocadas em zonas visíveis nas extremidades das estantes.

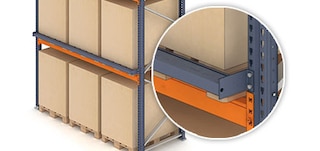

Perfil de posicionamento das estantes para paletes

Perfil de posicionamento

Está localizado na parte posterior da estante e em contacto constante com a palete (não com a carga) para resistir às tensões de posicionamento da mesma.

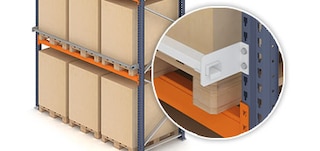

O perfil de segurança evita quedas ou choques das unidades de carga

Perfil de segurança

É colocado na parte posterior das estantes e funciona como batente da carga (não com a palete). Constitui um sistema de alerta para prevenir eventuais quedas ou choques da unidade de carga.

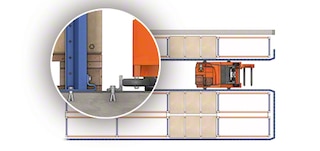

Sistemas de direcionamento para estantes paletes

Sistema de direcionamento

Solução que é instalada para direcionar os empilhadores tipo torre no interior dos corredores de armazenamento. Existem dois sistemas de direcionamento: mecânico ou filoguiado.

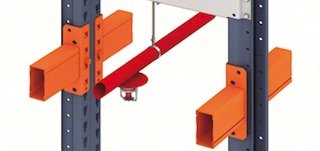

Sistemas de proteção contra incêndios em estantes paletes

Sistemas de proteção contra incêndios

O projeto de layout tem em conta as condutas e sprinklers de água instalados nas estantes equipadas com o sistema integrado de proteção contra incêndios.

Acessórios para estantes de paletes

Vasta gama de acessórios que melhoram a versatilidade das estantes

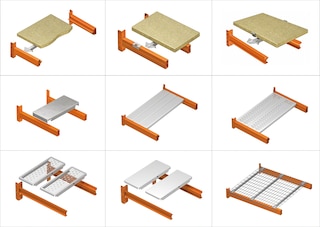

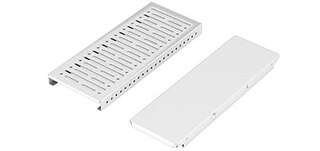

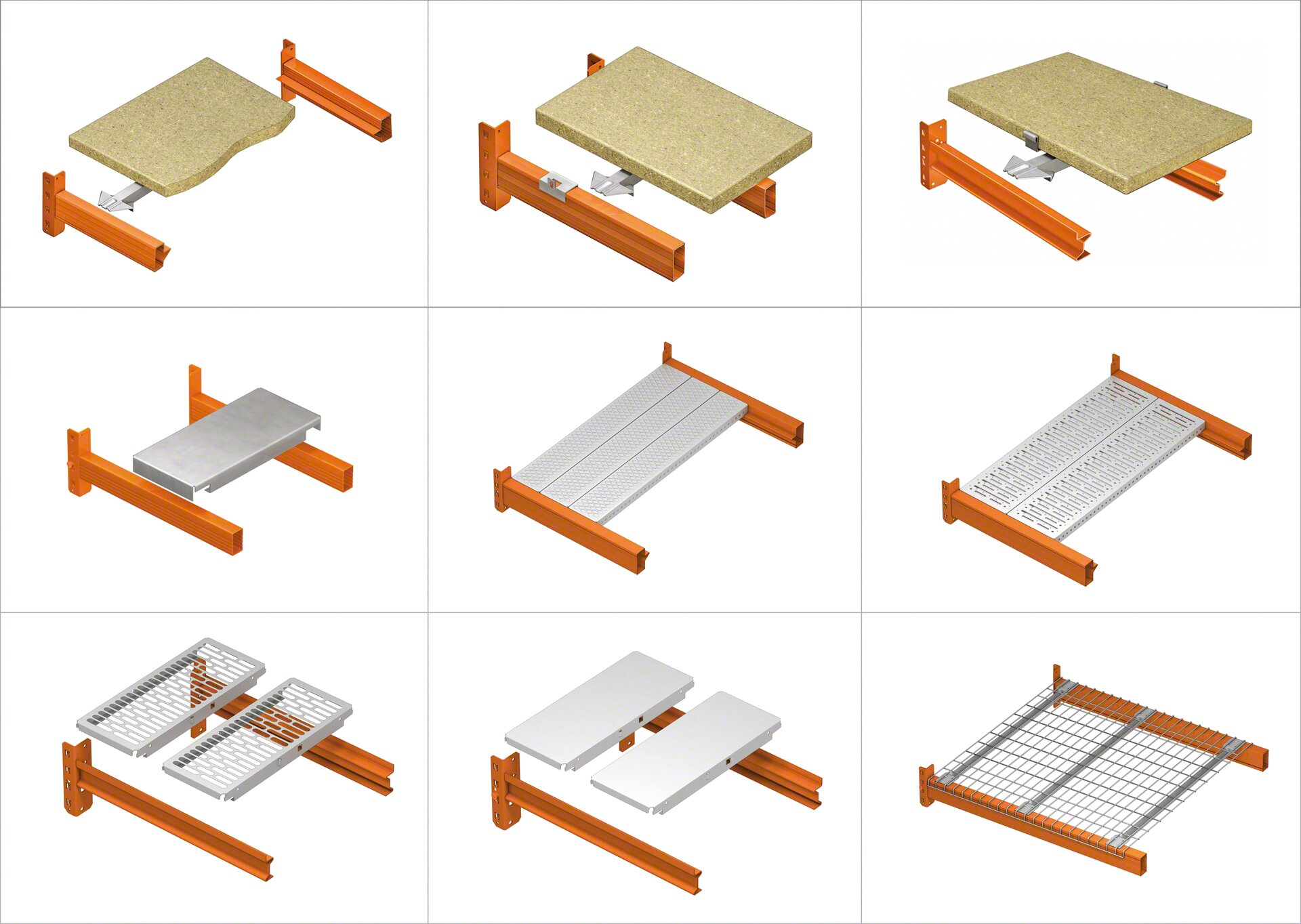

As prateleiras metálicas para as racks paletes estão disponíveis em diferentes configurações

Prateleiras metálicas

Disponíveis em diferentes modelos (galvanizadas, estriadas e perfuradas) que se adaptam ao peso das unidades de carga e às necessidades de armazenamento.

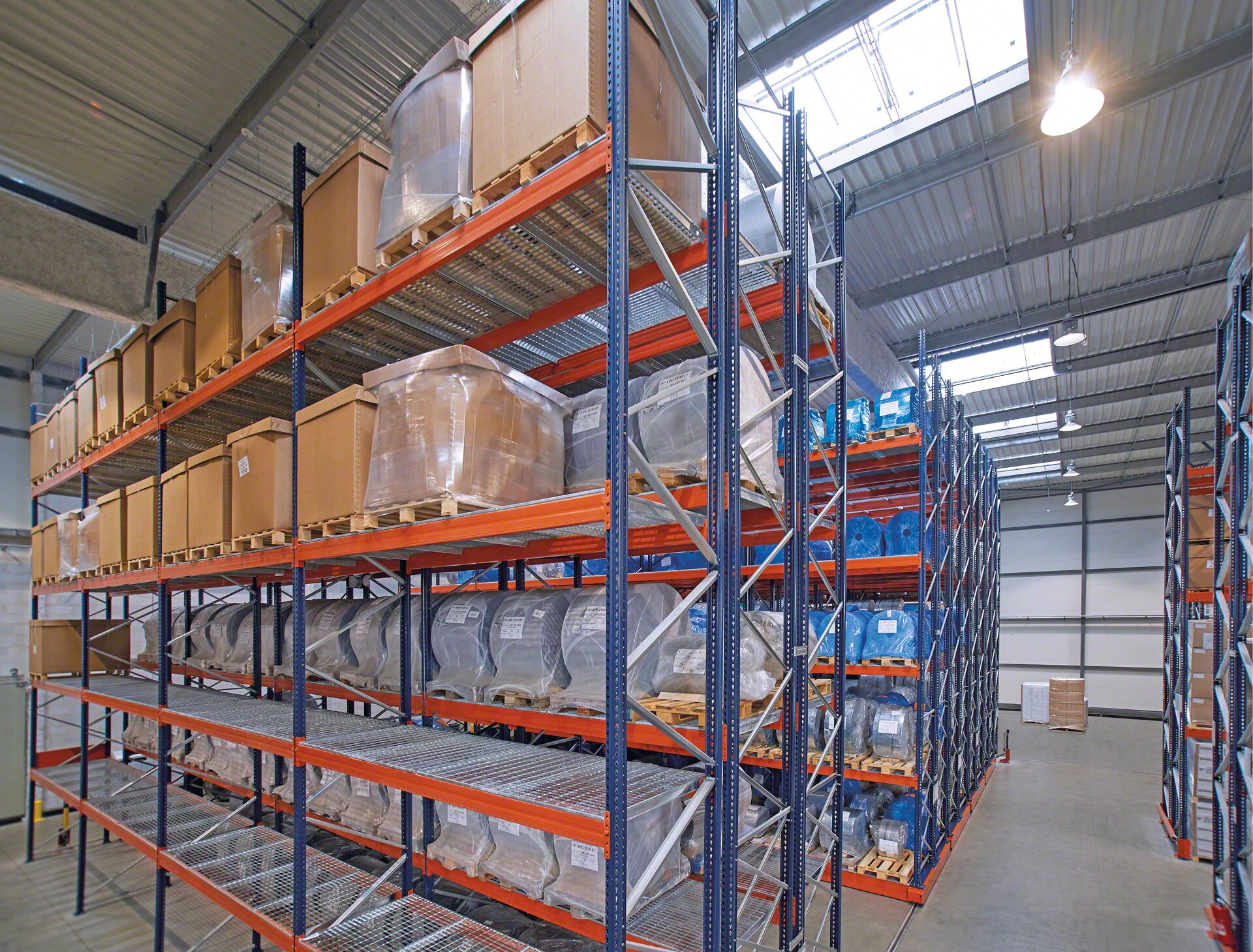

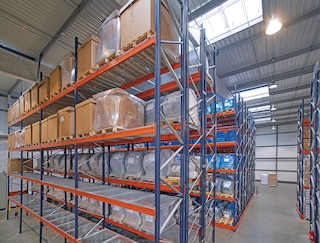

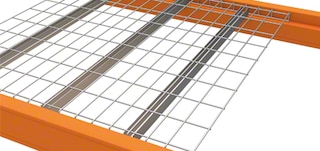

As prateleiras de rede podem ser colocadas nas estantes para paletes

Prateleiras de rede

Constituídas por uma rede eletrossoldada de forma retangular e travessas que funcionam como elementos de rigidificação. São colocadas sobre as vigas sem necessidade de fixações.

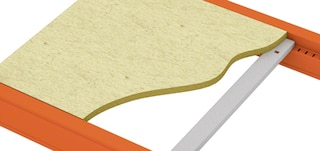

Nas estantes paletes podem ser colocadas prateleiras de madeira

Prateleiras de madeira

Fabricadas em aglomerado de madeira. Para estas prateleiras é necessário instalar dispositivos de retenção e travessas, cuja quantidade varia de acordo com a carga a suportar.

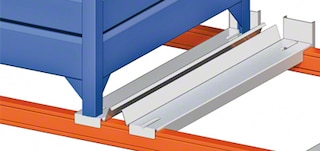

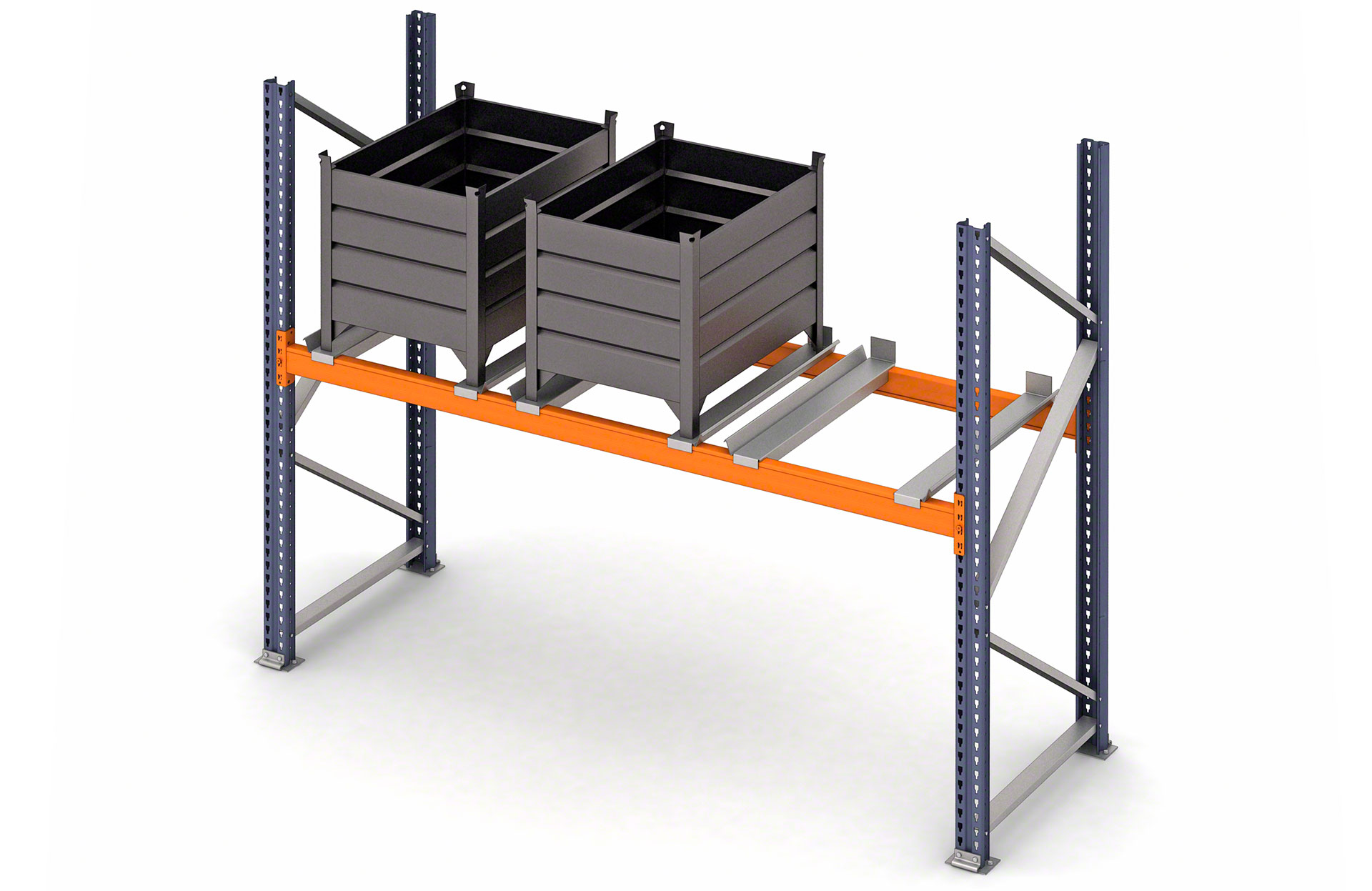

Suporte contentor em estantes paletes

Suportes contentor

Utilizados para o armazenamento de contentores com pés em vez de patins inferiores nas estantes. São colocados dois por contentor: um no lado direito e outro no lado esquerdo.

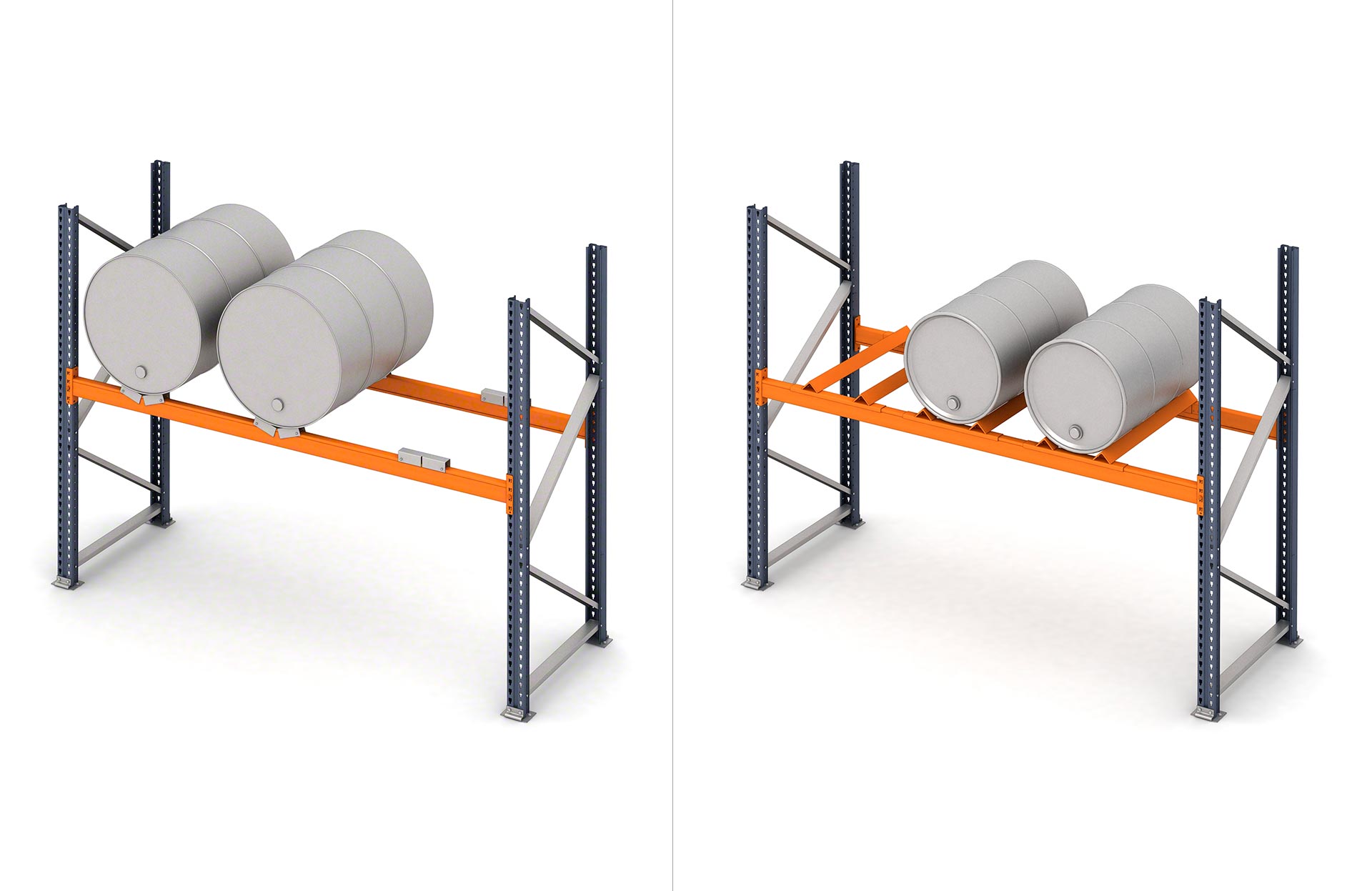

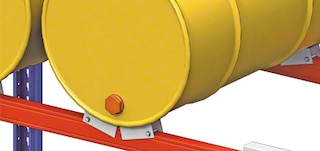

Suportes para bidões e bobinas em estantes para paletes

Suportes para bidões e bobinas

São utilizados para armazenar unidades de carga cilíndricas, como bidões ou bobinas. Disponíveis em diferentes modelos de acordo com as características da carga a depositar.

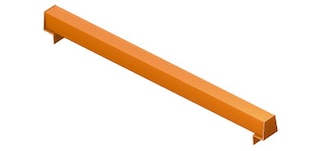

Travessas elevadas das estantes paletes

Travessas elevadas

São colocadas perpendicularmente às vigas e configuram a superfície de apoio para armazenar unidades de carga sem patins inferiores.

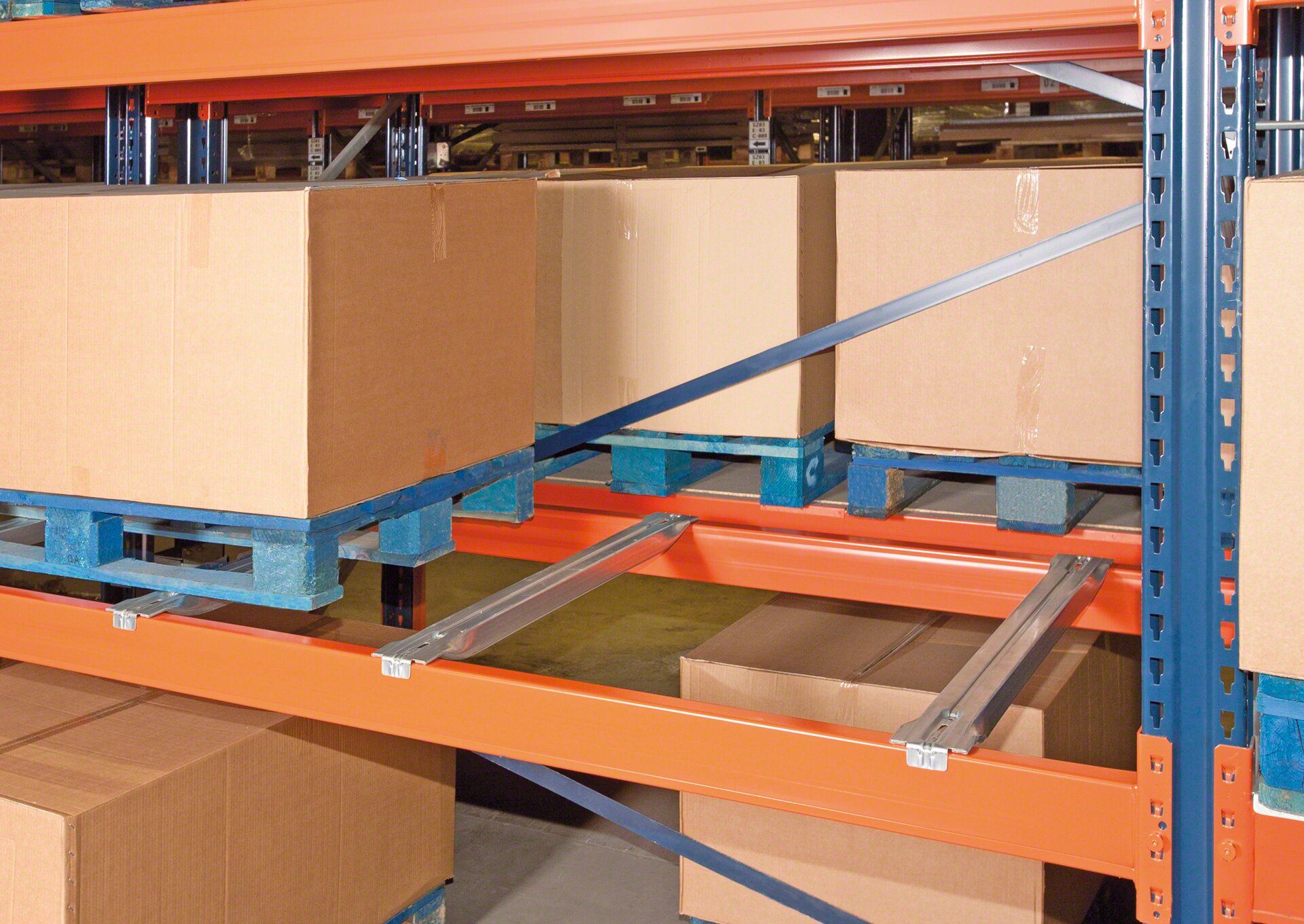

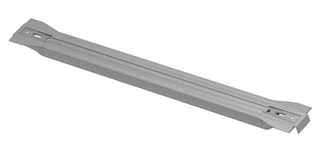

Travessas palete das estantes convencionais

Travessas palete

São colocadas perpendicularmente às vigas para evitar a queda das paletes ao serem inseridas com os patins inferiores paralelos às vigas.

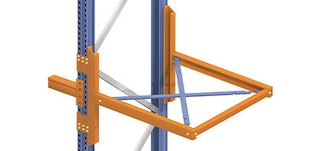

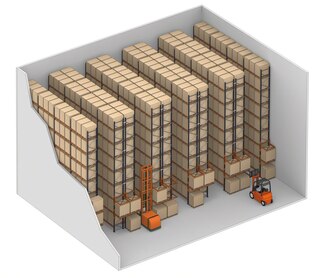

Suportes de entrada das estantes para paletes

Suportes

São instalados nos terminais das estantes para o armazenamento provisório de paletes. São utilizados quando o número de movimentos dentro do armazém é elevado.

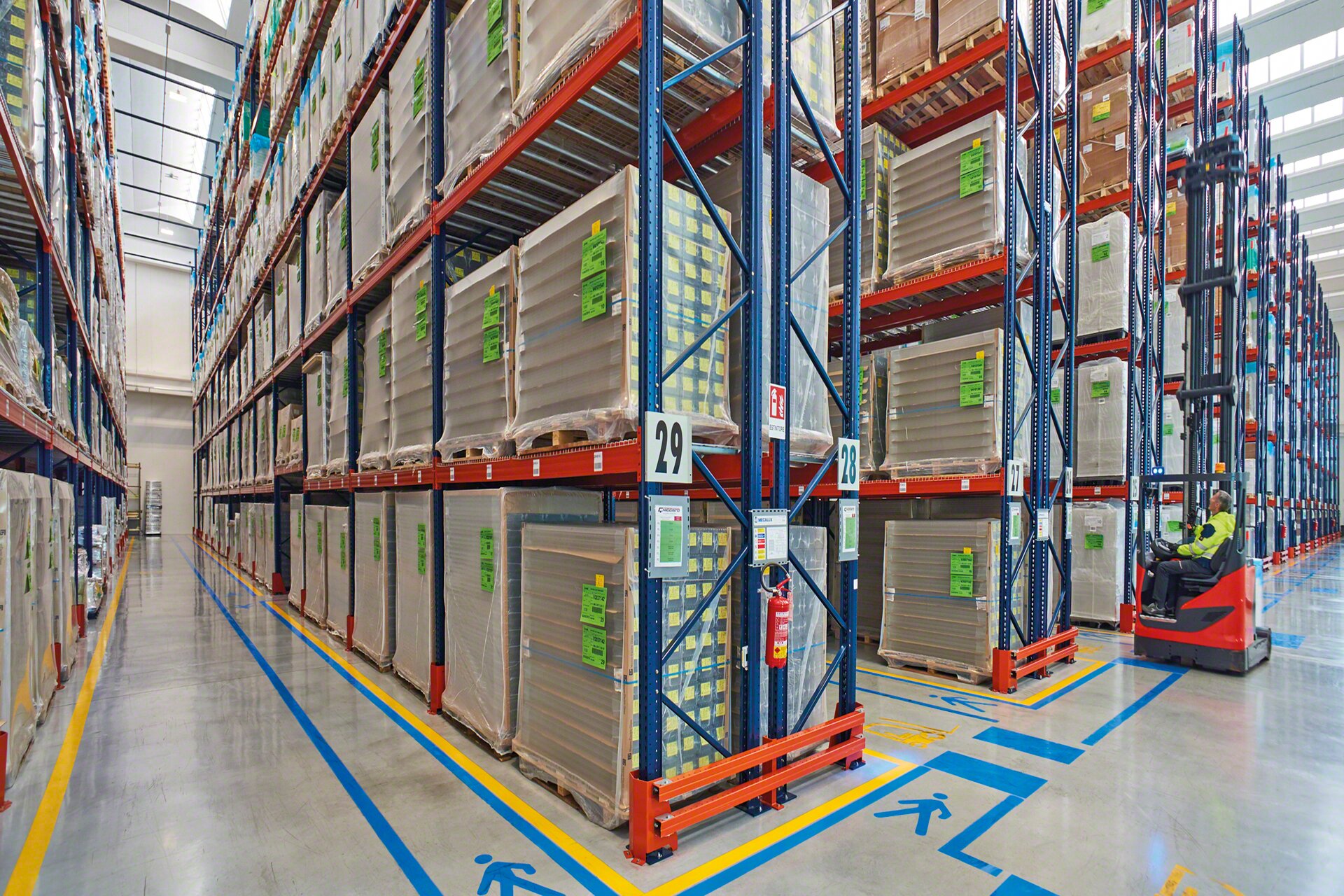

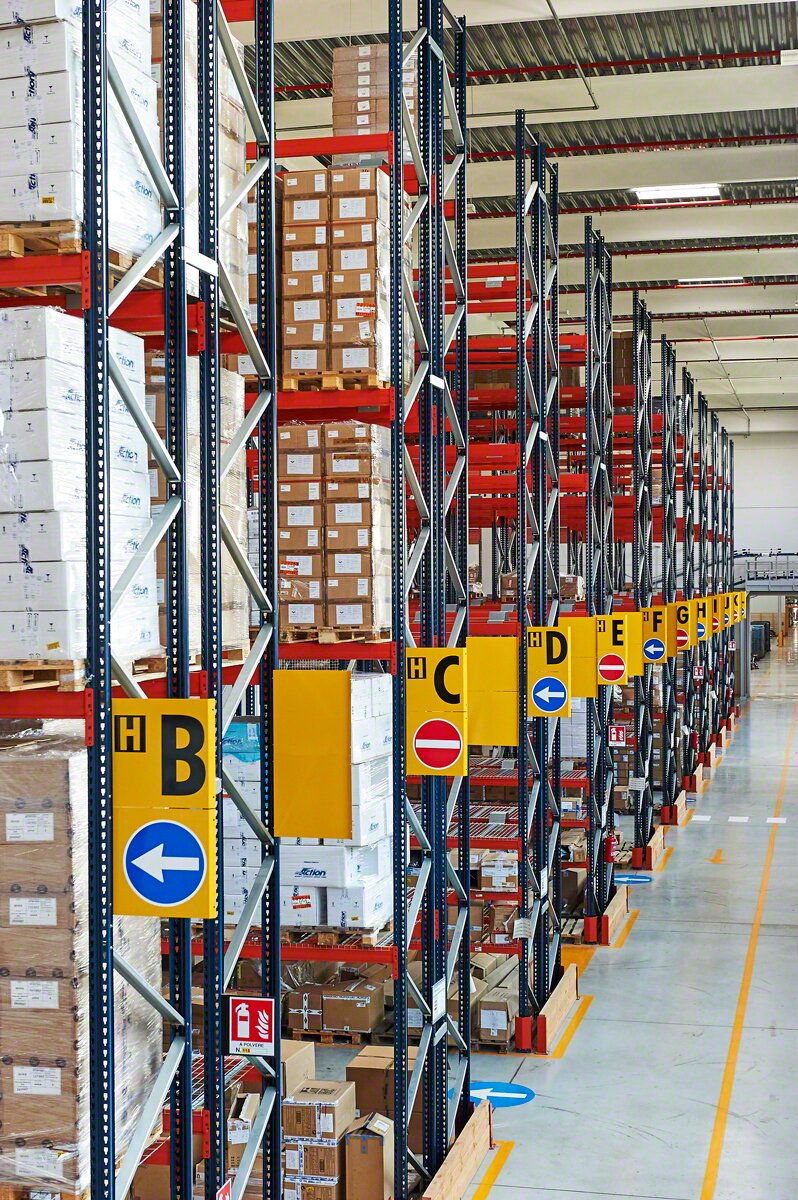

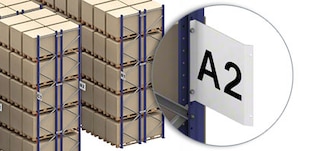

As estantes para paletes são identificadas com bandeirolas de sinalização

Bandeirolas de sinalização

Placas retangulares situadas nas extremidades das estantes que permitem a colocação de letras ou números que as identificam. Contam com três posições de montagem.

Catálogos

Catalog - 5 - Paletizacao-convencional - pt_PT

Estantes convencionais para paletes (catálogo)

O sistema mais universal para o acesso direto a cada palete

Descarregar
Inspecao Tecnica de estantes

Inspeção técnica de estantes (catálogo)

Utilização, inspeção e manutenção de estantes

Descarregar
MS_Convencional_PT.pdf

Manual de segurança do armazém

Funcionamento, utilização, revisão e manutenção de plataformas

Descarregar
Storage Solutions for Pallets_PT

Soluções de armazenagem para paletes (catálogo)

Sistemas de armazenagem para produtos paletizados

Descarregar
Catalog - 2 - Easy-wms - pt_PT

Software de gestão de armazéns

Inovação tecnológica para armazéns eficientes

Descarregar

Perguntas frequentes

As estantes para paletes são o sistema de armazenagem mais utilizado em armazéns de mercadoria paletizada. Isto ocorre devido à sua simplicidade construtiva, versatilidade, fácil montagem e custo relativamente baixo. Além disso, é o único sistema com acesso direto a qualquer palete armazenada, o que garante uma gestão eficiente do stock tornando-se na solução perfeita para empresas que manipulam muitas referências e poucas paletes para cada uma delas.

A principal vantagem do sistema de armazenamento convencional é o acesso direto a cada palete armazenada, o que garante a máxima agilidade nas operações de carga e descarga e uma gestão eficiente do stock. A sua grande versatilidade e o elevado número de localizações disponibilizadas também fazem com que seja a solução adequada para inúmeras necessidades de armazenamento.

No entanto, a escolha destas estantes pode limitar a capacidade de armazenamento em certas circunstâncias, especialmente quando se manipulam poucas referências e muitas paletes para cada uma delas. Nestes casos, recomenda-se habitualmente a implantação de sistemas de armazenamento compacto, como as estantes drive-in, as estantes dinâmicas, as estantes push-back ou o sistema Pallet Shuttle.

As medidas das estantes convencionais para paletes adaptam-se às necessidades de cada armazém. Em altura, podem medir poucos metros ou superar os 40 m (em armazéns automáticos). Em termos de comprimento não há limites: os módulos podem ser colocados um atrás do outro, embora seja necessário disponibilizar passarelas de segurança, bem como podem ser criados túneis interiores que desempenham a função de atalho entre corredores. Por outro lado, a profundidade do bastidor é definida pelas dimensões da palete. Para uma europalete que mede 1.200 mm de profundidade, o bastidor terá normalmente 1.100 mm.

O comprimento das vigas das racks convencionais está sujeito ao tipo de palete que é armazenada. Portanto, para o armazenamento de europaletes (800 x 1.200 mm), as vigas padrão são de 1.825, 2.700 e 3.600 mm. No caso de armazenar paletes americanas (1.000 x 1.200 mm), as vigas são de 2.225 e 3.300 mm.

O grampo de ligação entre a viga e o pilar incorpora um seguro antidesbloqueio pensado para oferecer maior segurança ao conjunto. Ao estar integrado no próprio grampo, o dispositivo está permanentemente acionado e, uma vez instalado, não pode ser retirado sem a viga ser desmontada. Isto impede a manipulação acidental ou deliberada, garantindo a resistência e a estabilidade da estante. O seguro antidesbloqueio é uma inovação exclusiva da Mecalux.

A cataforese é um processo de pintura por imersão que proporciona alta resistência contra a corrosão e que se destaca também por revestir totalmente a superfície (inclusive as partes mais inacessíveis da peça) e pela uniformidade da espessura de revestimento, o que melhora o comportamento da peça face à corrosão e protege arestas e cantos. A Mecalux aplica a tinta cataforética aos pilares que compõem os bastidores das estantes.

Embora sejam utilizadas fundamentalmente para o armazenamento de paletes, as racks convencionais podem ser adaptadas, através de vários acessórios, ao armazenamento de outros tipos de cargas, como contentores (metálicos, de plástico e de madeira), bobinas, bidões e outros elementos cilíndricos, ou diferentes produtos de média e grandes dimensões não paletizados.

Na sua configuração padrão, as estantes paletes não utilizam prateleiras, uma vez que as paletes são armazenadas assentes diretamente sobre as vigas. No entanto, é possível pôr prateleiras metálicas ou de madeira sobre as vigas para adaptar estas estantes ao armazenamento de outros tipos de unidades de carga ou outras operações, por exemplo, para preparar as encomendas a partir das próprias estantes.

Sim, as estantes para paletes são compatíveis com a preparação de encomendas, uma vez que permitem combinar as funções de armazenamento com os trabalhos de picking. Uma primeira possibilidade consiste em fazer picking diretamente sobre as paletes localizadas ao nível do solo, uma prática bastante comum em muitos armazéns. Do mesmo modo, e desde que a altura da localização seja adequada e o operário possa aceder facilmente aos produtos (assistido, por exemplo, por uma máquina selecionadora de encomendas), é igualmente possível utilizar os dois ou três primeiros níveis da estante para preparar as encomendas a partir da palete. Outra alternativa consiste em pôr prateleiras nos níveis inferiores destinados ao picking, o que irá permitir a sua utilização para o armazenamento de outros tipos de unidades de carga, bem como reservar os níveis superiores da estante para depositar paletes de reserva.

Pode ser utilizado qualquer tipo de empilhador (contrapesados, retráteis, tipo torre, etc.), desde que o corredor tenha a largura adequada e as máquinas possam atingir os níveis de carga superiores. No caso das estantes de profundidade dupla, o empilhador utilizado deve ter garfos telescópicos para aceder à palete mais distante.

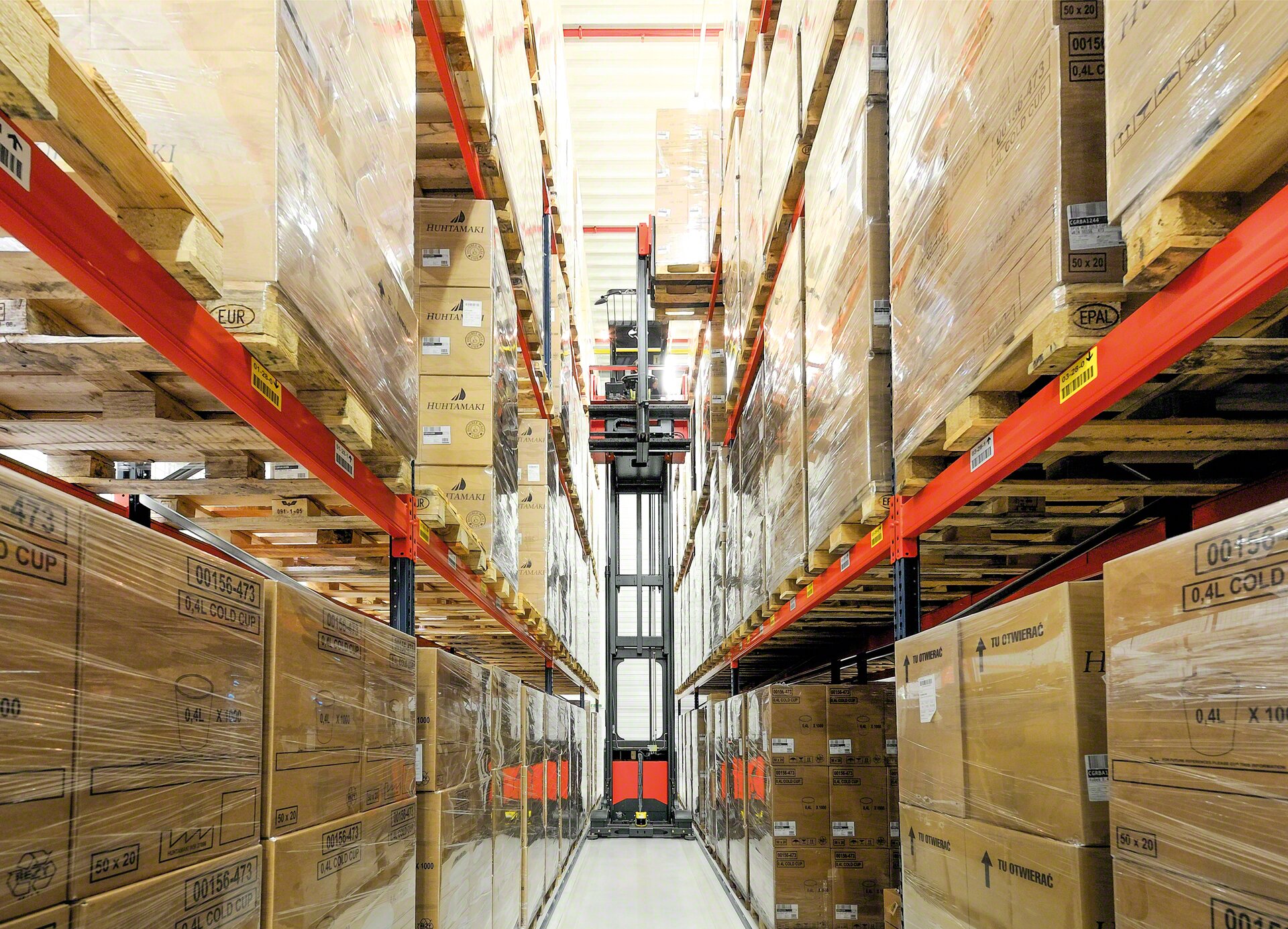

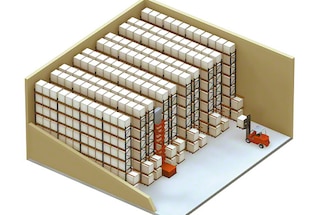

Ao utilizar empilhadores tipo torre, muito comum em corredores estreitos com estantes de grande altura, instala-se um sistema de direcionamento que orienta o percurso do empilhador no interior do corredor de trabalho. O direcionamento pode ser mecânico (mediante perfis situados de ambos os lados do corredor e fixados no solo) ou filoguiado (através de um fio enterrado no solo que produz um campo magnético que orienta o sentido da deslocação).

Nos armazéns onde são utilizados empilhadores tipo torre, as estantes convencionais até 15 m de altura podem ser facilmente automatizadas, sem modificar a estrutura do armazém, com a instalação de transelevadores trilaterais automáticos. Esta solução, equipada com um sistema de extração trilateral, automatiza totalmente as operações que permitem depositar e extrair. Se for necessária a automatização total do armazenamento de paletes, a Mecalux pode ajudá-lo a concretizar o projeto e a instalação de um armazém automático.

Sem dúvida alguma. A Mecalux oferece uma visita técnica gratuita, que irá permitir aos seus especialistas em soluções de armazenagem identificar, junto do cliente, os requisitos e os fluxos de movimento de mercadoria para definir um layout de armazém consoante as necessidades logísticas.

A Mecalux põe à disposição dos seus clientes os serviços do departamento de pós-venda para: verificações regulares, assessoria para uma utilização segura das estantes, entrega de manuais de segurança, assessoria técnica em soluções e segurança no armazém, investigação de incidentes/acidentes no armazém e serviço de atendimento telefónico. Existe também a possibilidade de efetuar um plano de inspeções periódicas programadas, mediante a assinatura de um contrato de inspeção.

Sim. A Mecalux oferece o serviço de Inspeção Técnica de Estantes (ITE), cuja obrigatoriedade anual faz parte da norma UNE-EN 15635 (Armazenamento em estantes metálicas. Utilização e manutenção do equipamento de armazenamento). A inspeção envolve a elaboração de um relatório que deve refletir o resultado da mesma, incluindo, se for caso disso, propostas de ações a realizar em prol da segurança do armazém. A Mecalux põe à disposição os serviços do departamento de inspeção técnica para efetuar inspeções anuais, emitir o relatório de certificação e gerar a etiqueta de inspeção.
