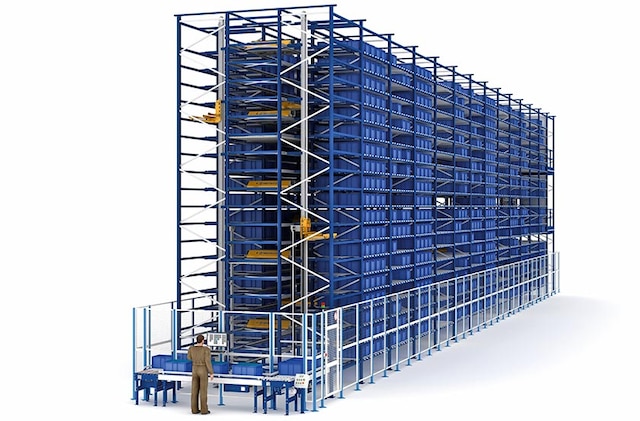

Sistema Shuttle
Solução de armazenamento automático para caixas e bandejas baseada em shuttles autónomos de alto rendimento que maximiza a capacidade do armazém e acelera a preparação de encomendas.
O produto
Automatização avançada para a preparação intensiva de encomendas
O Sistema de Shuttle é uma solução de alta densidade projetada para automatizar o armazenamento de caixas e bandejas a partir de uma frota de carros elétricos de alto rendimento e grande precisão. A versatilidade operacional destes carros, que trabalham de forma simultânea e podem mover-se entre níveis, assegura um fluxo contínuo de mercadorias das estantes para as estações de picking. Isto agiliza significativamente os movimentos de entrada e saída de caixas e aumenta a velocidade na preparação de encomendas.

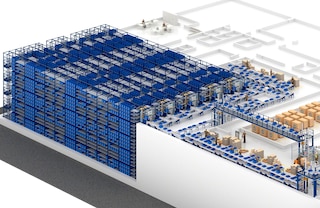

Além disso, o Sistema Shuttle da Mecalux aproveita ao máximo o espaço disponível para aumentar a capacidade de armazenamento. É ideal para empresas de múltiplos setores industriais que gerem uma vasta gama de produtos de pequenas e médias dimensões e grandes volumes diários de encomendas.
Vantagens do Sistema Shuttle
- Alto rendimento: a velocidade dos veículos shuttle e dos elevadores de caixas confere ao sistema o máximo dinamismo para o movimento de mercadorias, impulsionando a produtividade do armazém.
- Otimização do espaço: as estantes compactas, que admitem até três caixas em profundidade, aumentam a densidade de armazenamento. Desta forma é possível aproveitar o espaço disponível, quer em comprimento quer em altura, e aumentar a capacidade do armazém.
- Máxima eficiência: a configuração “produto ao homem” simplifica e acelera a preparação de encomendas ao automatizar o fluxo de produtos das estantes para as estações de picking, limitando as deslocações do pessoal e reduzindo ao mínimo os erros de picking.
- Versatilidade operacional: os carros movem-se entre níveis e são atribuídos dinamicamente ao nível requerido de acordo com as tarefas a executar, permitindo reduzir de forma significativa o investimento inicial em comparação com outros sistemas em que é imprescindível destinar um carro a cada nível.
- Escalabilidade: o design modular do sistema prepara-o para o futuro ao facilitar a sua ampliação em altura, comprimento e número de corredores, bem como a incorporação de novos carros, adaptando-se ao crescimento da empresa e à evolução do seu negócio.
- Funcionamento inteligente: o sistema integra o Easy WMS, o potente software logístico da Mecalux, que atua como o cérebro que comanda a instalação, otimiza a atribuição de localizações e a sequenciação de tarefas para impulsionar o rendimento e oferecer total rastreabilidade em tempo real sobre o stock do armazém.
- Facilidade de manutenção: a possibilidade de aceder a zonas de trabalho que agrupam vários níveis de armazenamento simplifica as tarefas de manutenção e reforça a disponibilidade do sistema ao permitir a continuidade operacional dos níveis incluídos noutras zonas.
- Solução integral: A Mecalux projeta, fabrica, instala e põe em funcionamento todos os componentes do Sistema Shuttle, desde estantes, carros e elevadores até transportadores e software do sistema (Easy WMS).
Estamos satisfeitos com o funcionamento do Sistema Shuttle da Mecalux, pois conseguimos aumentar a produtividade de armazenamento, expedição e preparação de peças sobresselentes
Aplicações do Sistema Shuttle
Solução para picking intensivo em armazéns para caixas com elevada rotação de produto
O sistema Shuttle da Mecalux otimiza a utilização do espaço e impulsiona a preparação de encomendas, adaptando-se às exigências de empresas de diversos setores que armazenam uma vasta gama de referências de pequenas dimensões e gerem grandes volumes diários de encomendas.

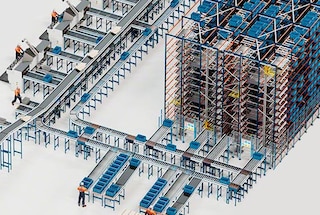

Armazéns de e-commerce ou com vasta gama de referências
Agiliza as operações de picking em empresas que gerem uma grande quantidade de produtos e elevados volumes diários de envios, como os e-commerce.

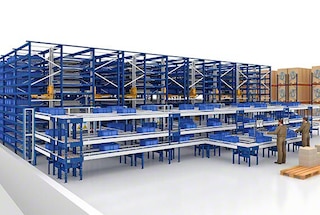

Armazéns do setor farmacêutico
Adapta-se perfeitamente às necessidades de armazenamento e preparação de encomendas em empresas de produtos farmacêuticos e cosméticos.

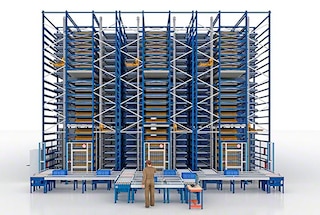

Armazéns de peças sobresselentes e componentes
Otimiza a gestão de mercadorias em armazéns que gerem peças sobresselentes, componentes e outros tipos de peças pequenas de elevada rotação.

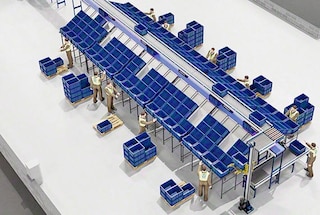

Abastecimento de 'sorters'
Facilita o abastecimento contínuo de 'sorters' para a preparação simultânea de um grande número de encomendas.
Funcionamento do Sistema Shuttle
Grande versatilidade operacional para uma preparação de encomendas ininterrupta e sem erros
O Sistema Shuttle é uma solução de alto rendimento projetada para automatizar o armazenamento de caixas e assegurar um fluxo contínuo de mercadorias para as estações de picking. A sua configuração multinível garante o funcionamento simultâneo e coordenado dos carros que integram a frota, permitindo impulsionar a capacidade operacional do armazém para potenciar a preparação de encomendas.
Extração das caixas

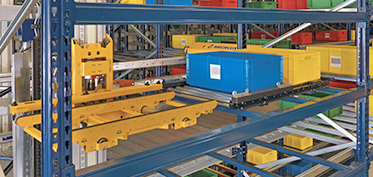

O software Easy WMS atribui a um dos shuttles da frota a ordem de extrair uma das caixas, e este desloca-se nos carris de rodagem até chegar à localização atribuída. Seguidamente, os braços telescópicos extraem da estante a caixa necessária e depositam-na no berço do carro. Se necessário, o shuttle repete a operação para extrair uma segunda caixa.

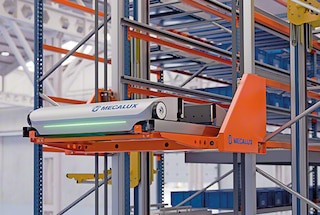

Mudança de nível dos shuttles
Se a caixa a extrair estiver num nível onde não há nenhum shuttle, o Easy WMS atribui a tarefa a um carro localizado noutro nível. O shuttle designado move-se para a extremidade frontal do corredor e embarca num elevador que o transfere para o nível correspondente.

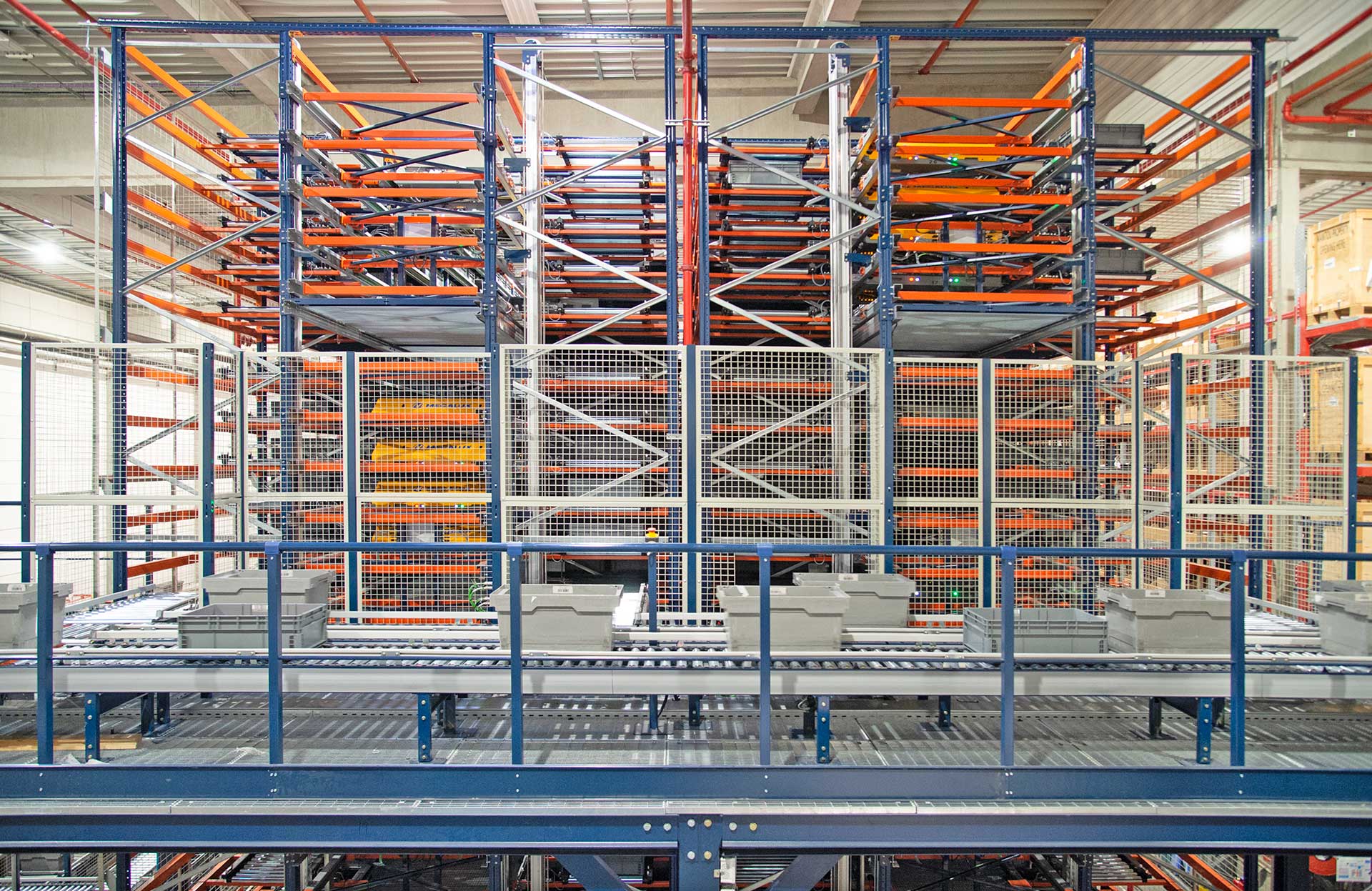

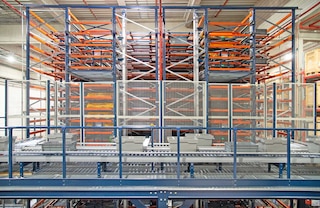

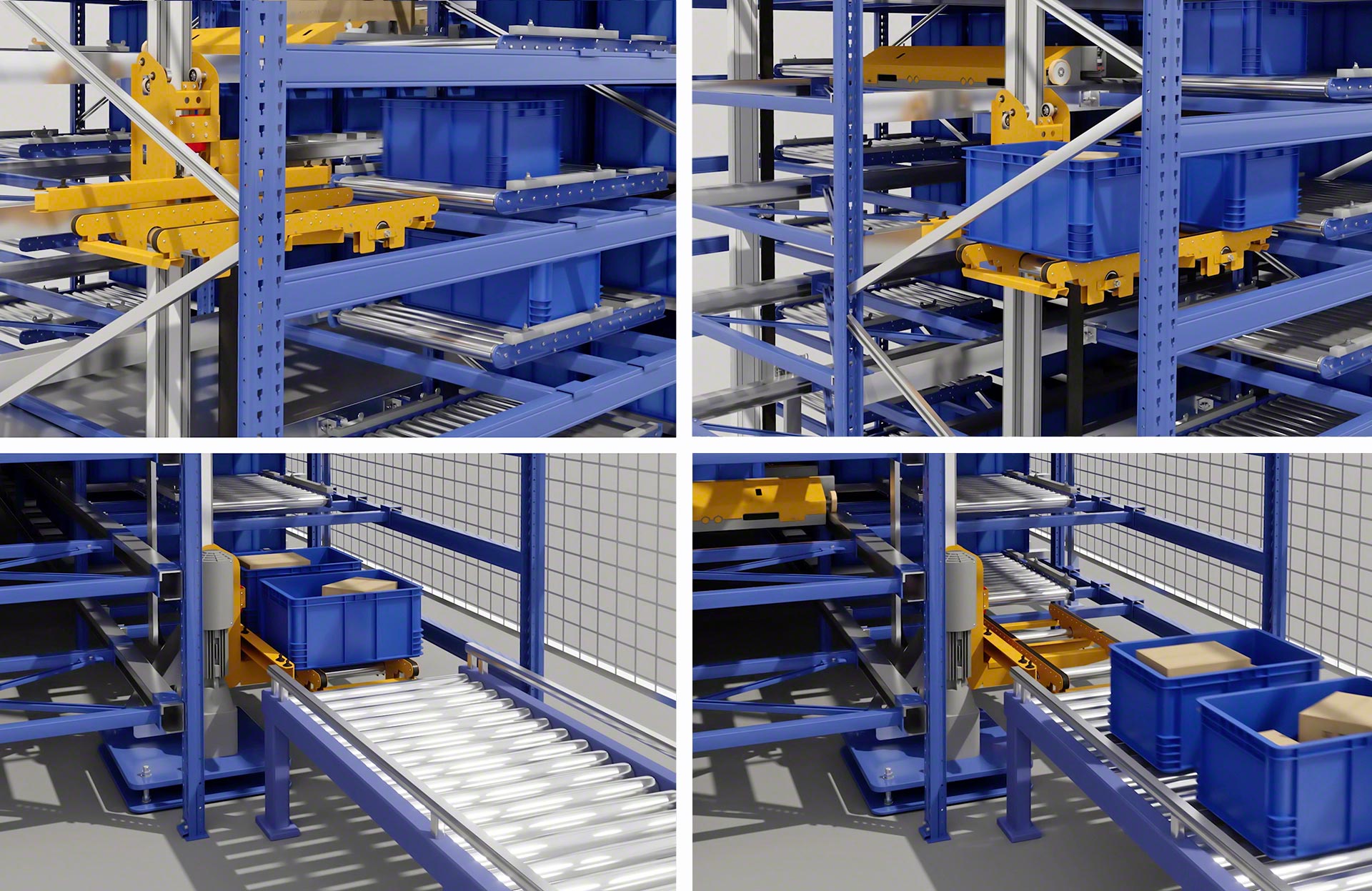

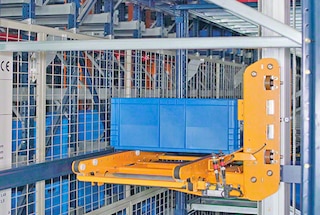

Transferência das caixas para o elevador

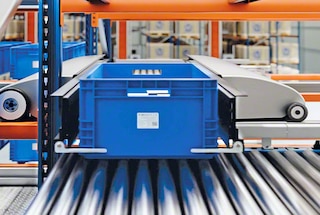

Depois de recolher as caixas necessárias, o shuttle desloca-se para a extremidade frontal do corredor. Uma vez lá, põe as caixas sobre um transportador de rolos, a partir do qual são transferidas para o elevador de saída, que as situará ao nível do solo.

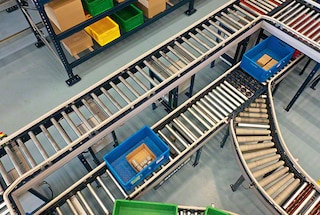

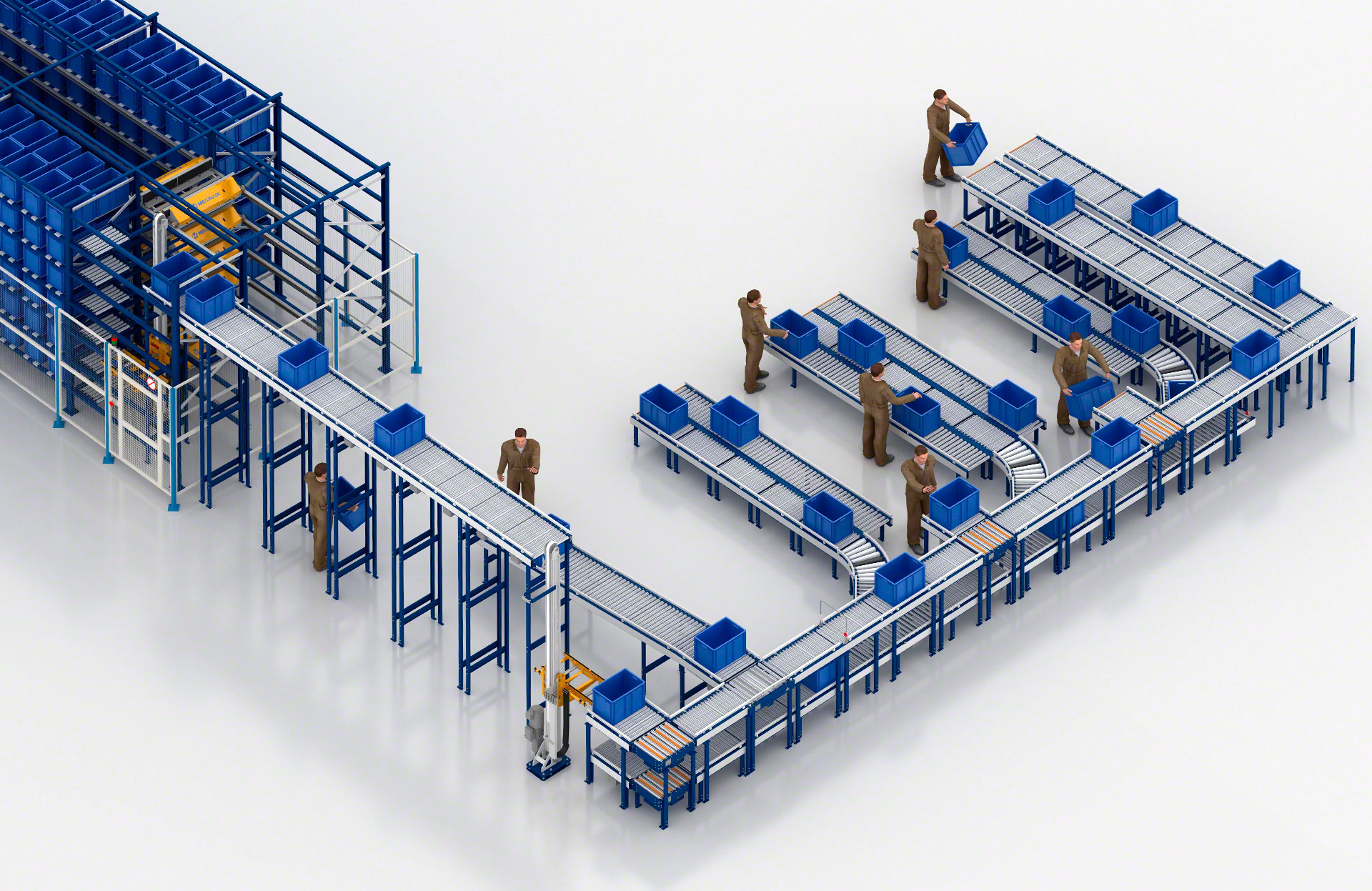

Deslocação das caixas nos transportadores
Ao chegar ao nível do solo, o elevador transfere as caixas extraídas do circuito de transportadores, que as transfere para a estação de picking correspondente.

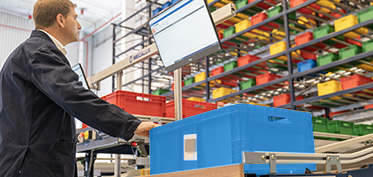

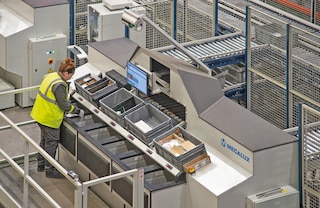

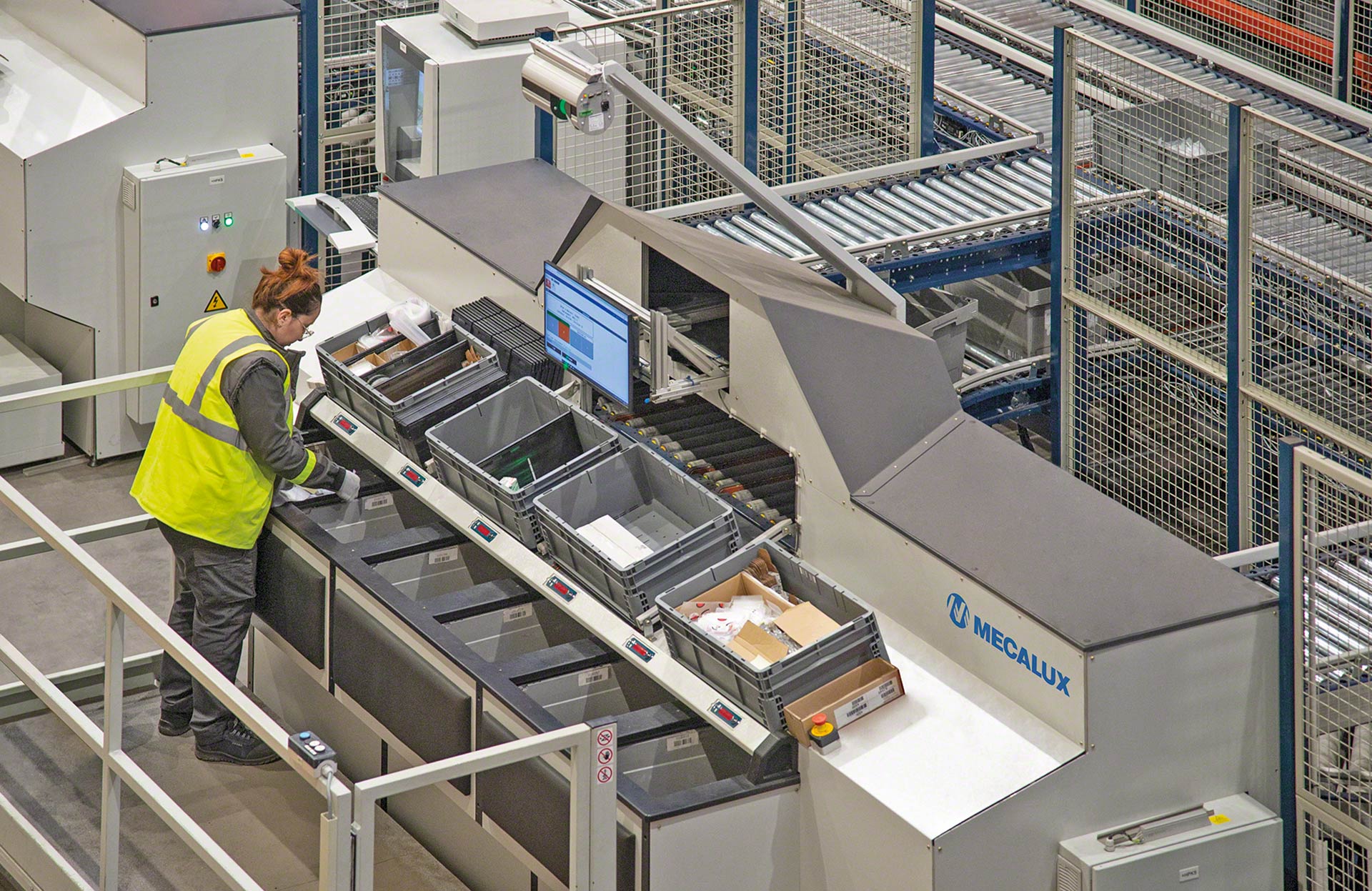

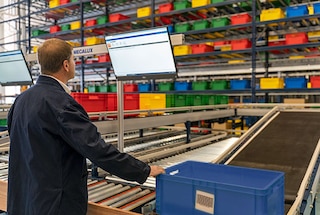

Chegada das caixas à estação de picking
As caixas chegam à estação de picking e o operário responsável pela preparação de encomendas extrai os produtos necessários das mesmas. Posteriormente, as caixas são reintroduzidas no circuito de transportadores e deslocadas para outra estação de picking ou regressam diretamente à estante.
Componentes do Sistema Shuttle

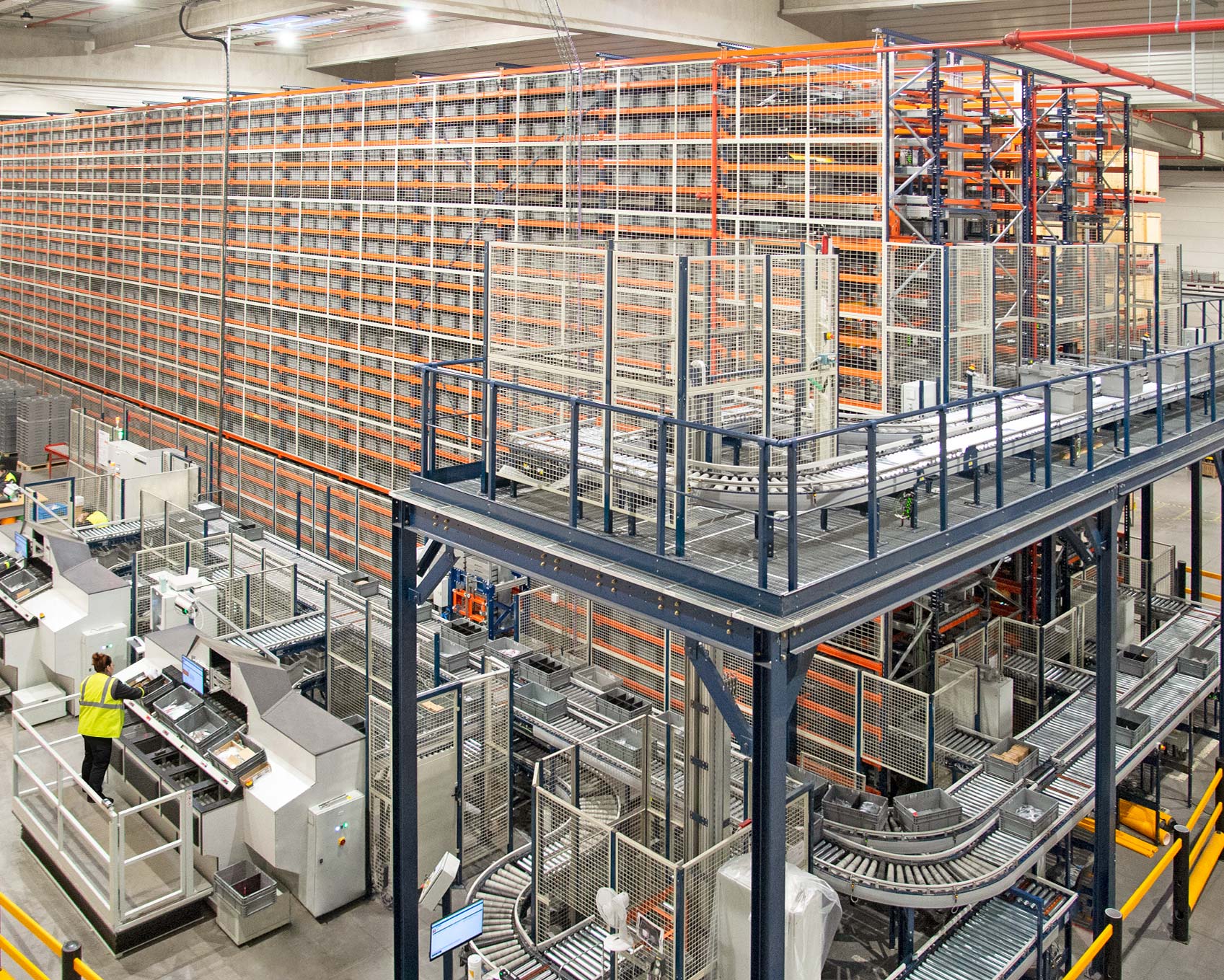

A Mecalux projeta e fabrica integralmente todos os componentes do Sistema Shuttle, desde carros e estantes até elevadores, circuito de transportadores e estações de picking.

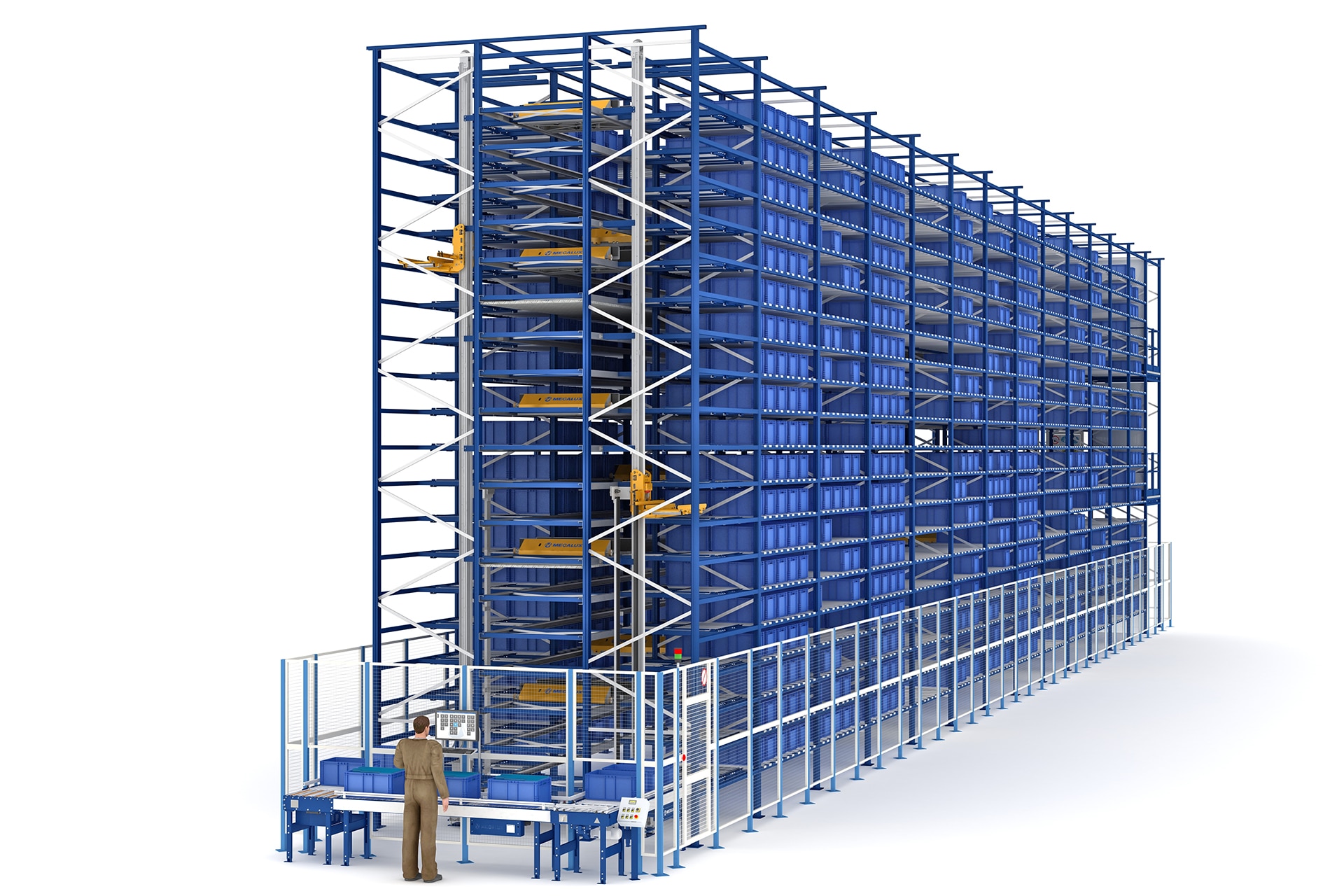

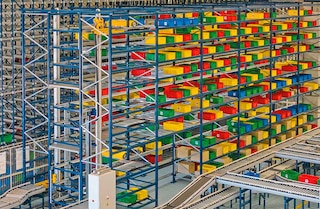

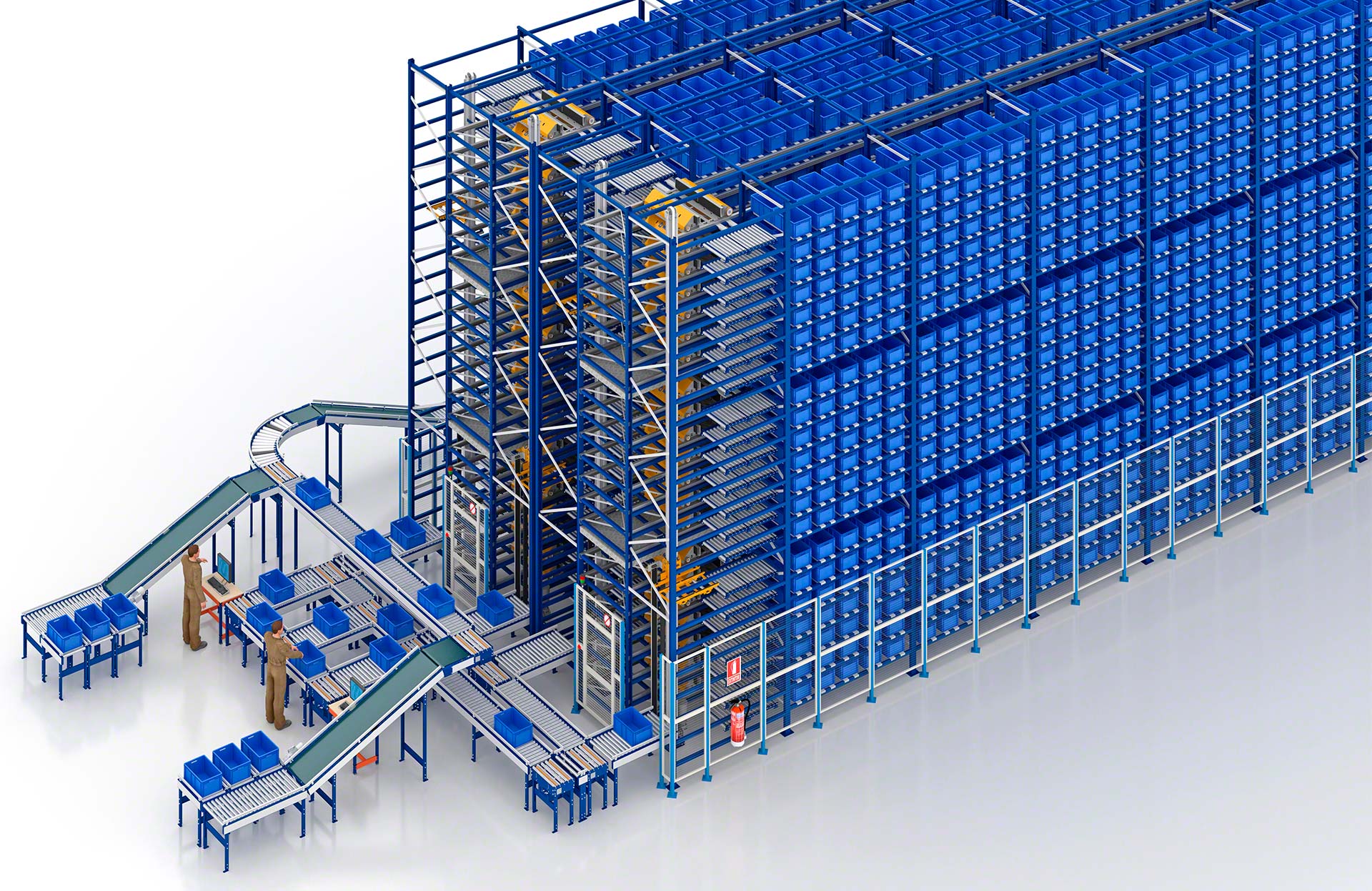

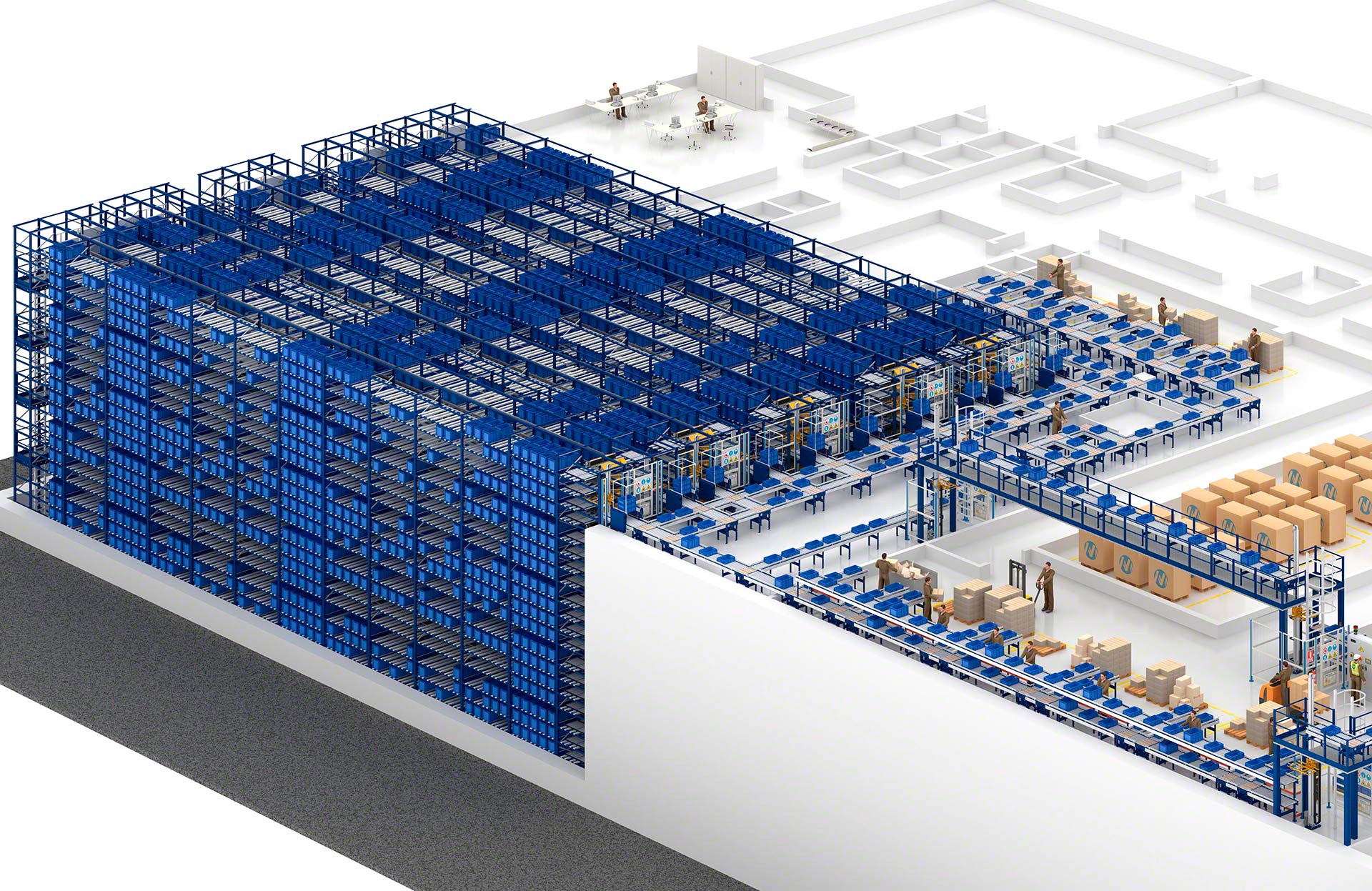

O Sistema Shuttle de armazenamento é formado por estantes compactas de grande altura com um ou mais corredores. Os veículos shuttles deslocam-se através de canais de rodagem instalados em cada nível de armazenamento para depositar e extrair as caixas das suas localizações.
Os shuttles são carros motorizados e compactos de alto rendimento que se deslocam por carris situados nos diferentes níveis de armazenamento. A sua função é carregar e descarregar caixas e bandejas das estantes através de um sistema de extração de grande precisão formado por braços telescópicos.
Uma plataforma situada atrás das estantes proporciona acesso rápido e seguro aos corredores interiores através de passarelas transitáveis que facilitam a execução de diversas tarefas de manutenção.

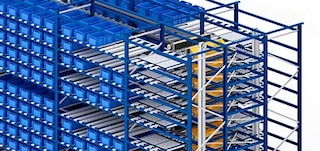

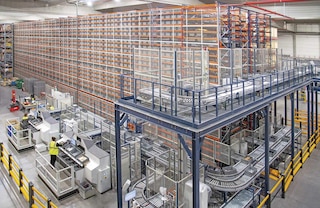

Estantes compactas
O Sistema de Shuttle utiliza estantes de alta densidade, projetadas para otimizar a utilização do espaço e aumentar a capacidade do armazém. Podem acomodar até três caixas em profundidade.

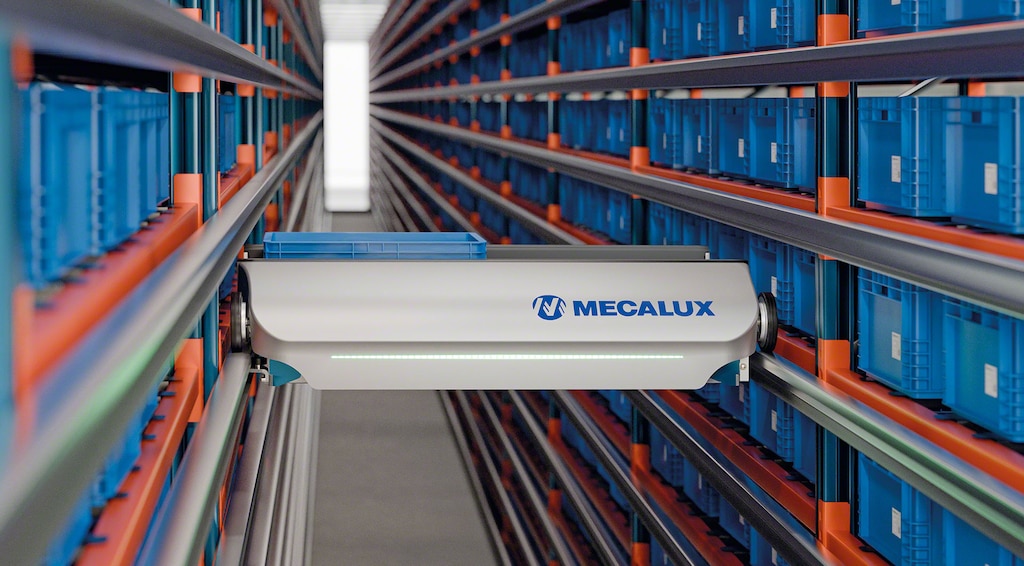

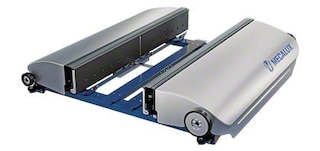

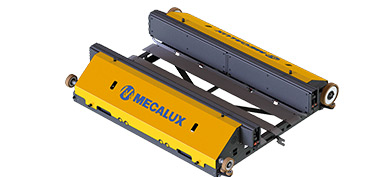

Veículo shuttle
Os shuttles são o componente central do sistema. Deslocam-se a velocidades até 4 m/s e podem mover-se entre níveis, depositando e extraindo caixas e bandejas de forma completamente autónoma e com absoluta precisão.

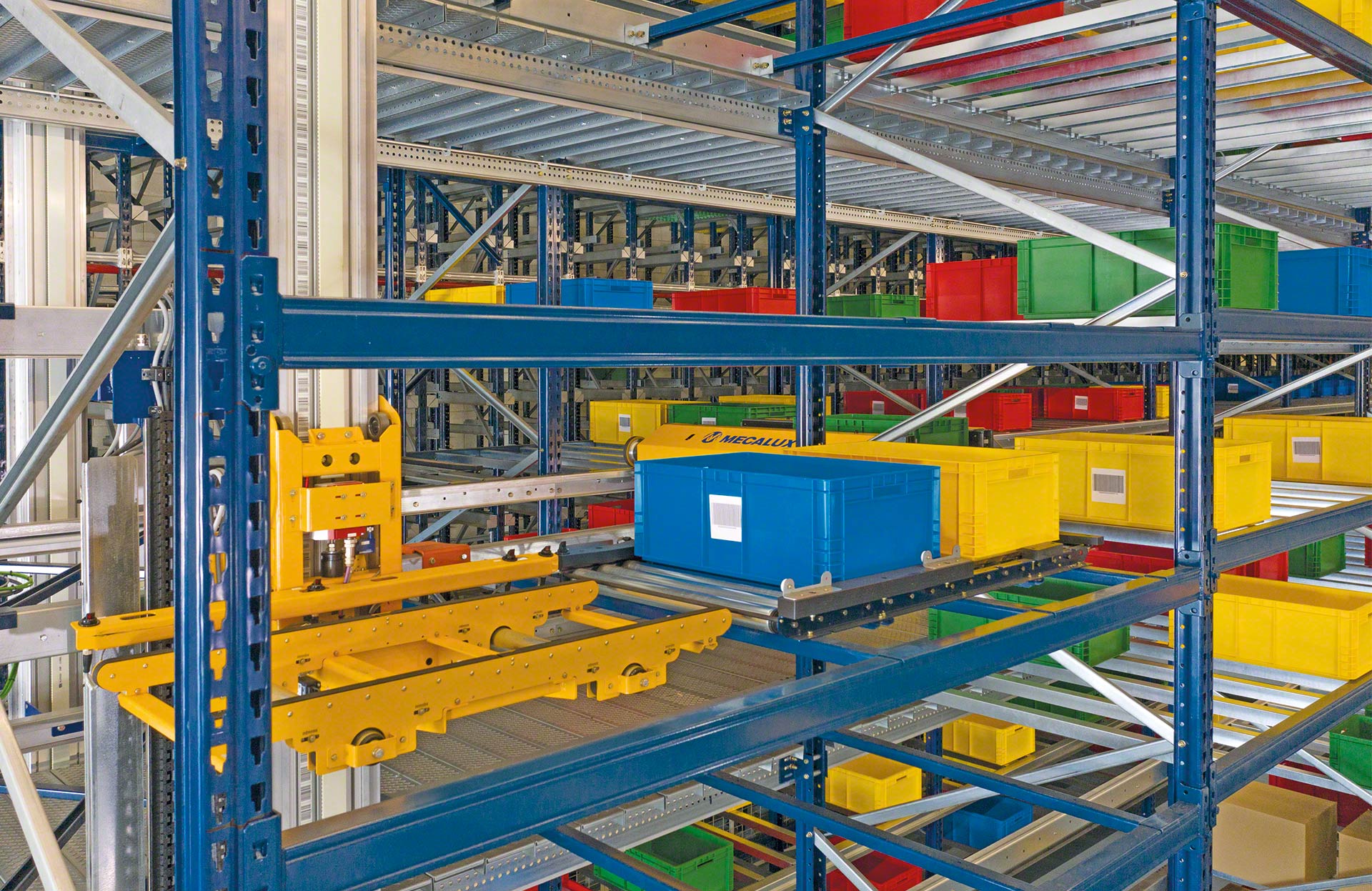

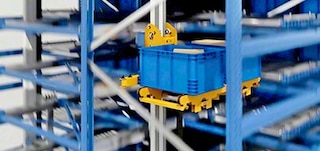

Elevadores de caixas
São utilizados para mover as caixas entre o nível de solo de cada corredor e os níveis superiores. São instalados pelo menos dois elevadores por corredor, um para a entrada e outro para a saída, e cada um pode transportar simultaneamente até duas caixas.

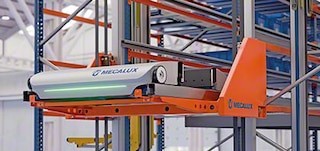

Elevadores de shuttles
Localizados na extremidade frontal de cada corredor, movem os veículos shuttle entre níveis, permitindo a mudança de nível de armazenamento dos carros de acordo com os requisitos operacionais do sistema. É instalado um elevador por corredor.

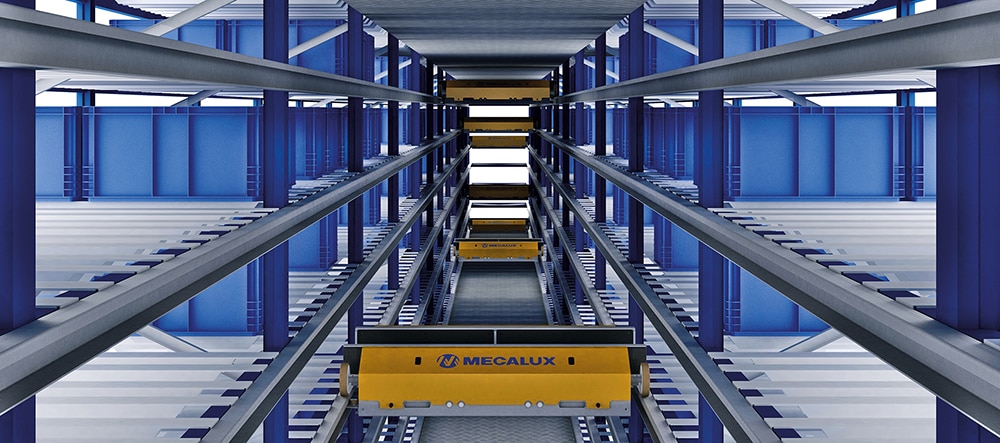

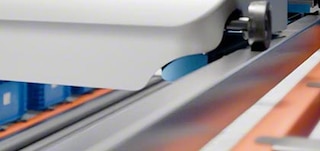

Carris de rodagem
Cada nível de armazenamento está equipado com um par de carris horizontais paralelos onde se deslocam os shuttles ao longo do corredor.

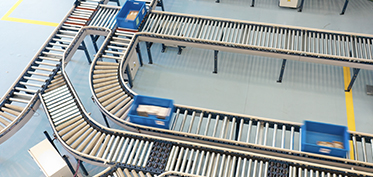

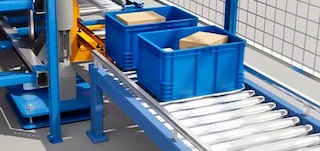

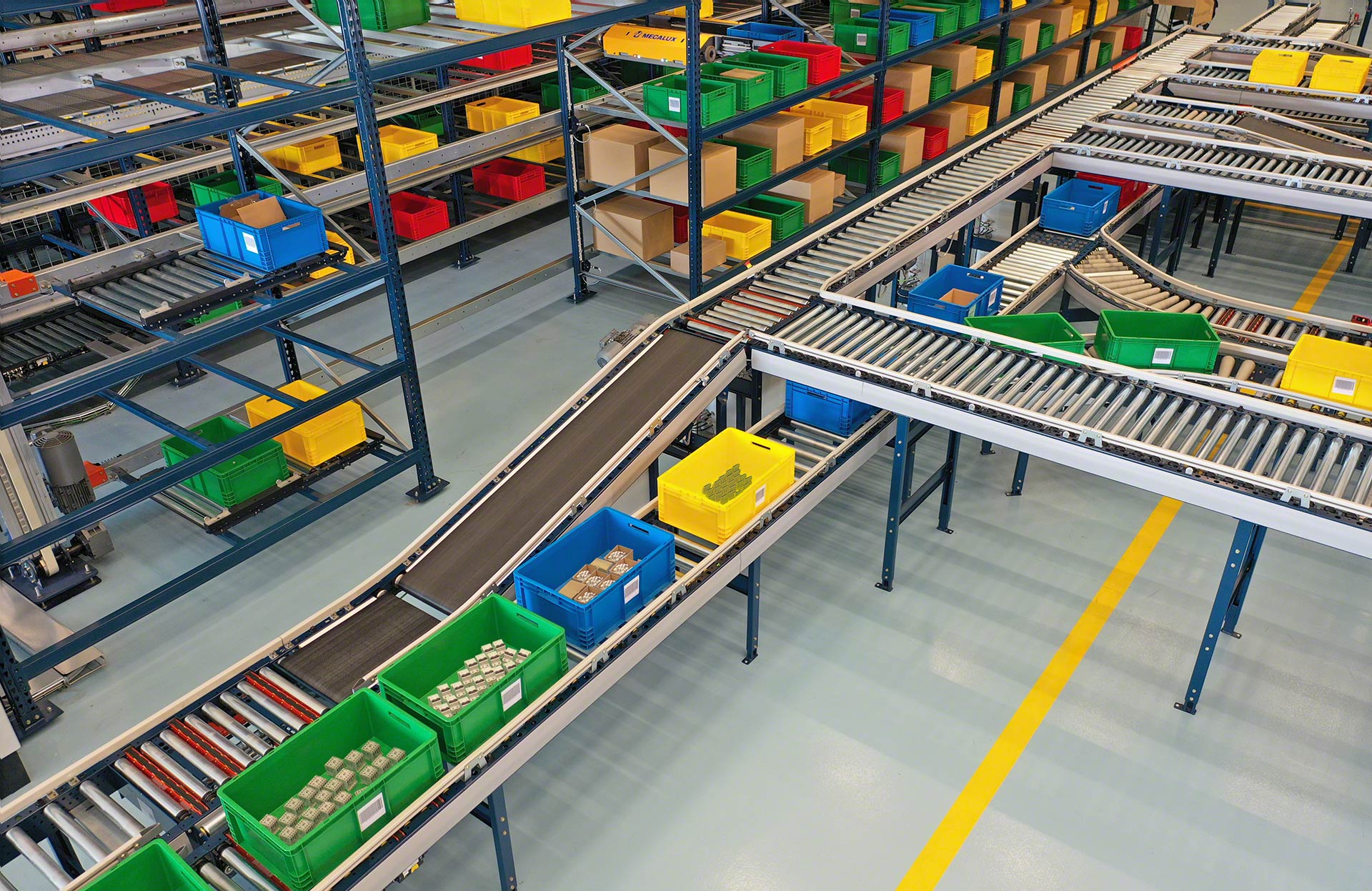

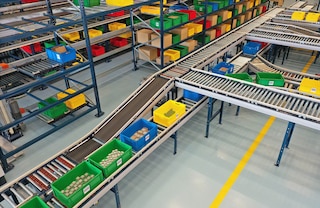

Transportadores de caixas
Um circuito de transportadores liga os elevadores de caixas, localizados nos pontos de entrada e saída de cada corredor, às estações de picking, assegurando um fluxo de mercadorias contínuo e automatizado para as zonas de preparação de encomendas.

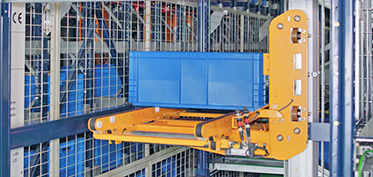

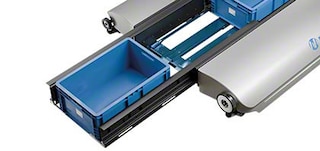

Braços telescópicos
Os shuttles incorporam um sistema de extração e depósito formado por braços telescópicos para manipular as caixas durante as operações de armazenamento.
Rodas de movimento
O veículo shuttle conta com quatro rodas de movimento que garantem a sua correta deslocação ao longo dos carris de rodagem.
Rodas de contraste
As rodas de contraste, localizadas nos vértices e abaixo das rodas de movimento, guiam o shuttle longitudinalmente para garantir uma deslocação suave e segura.

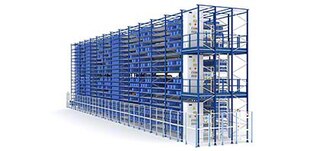

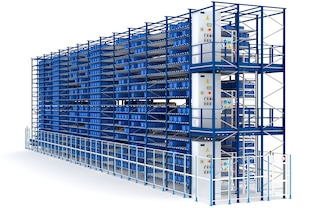

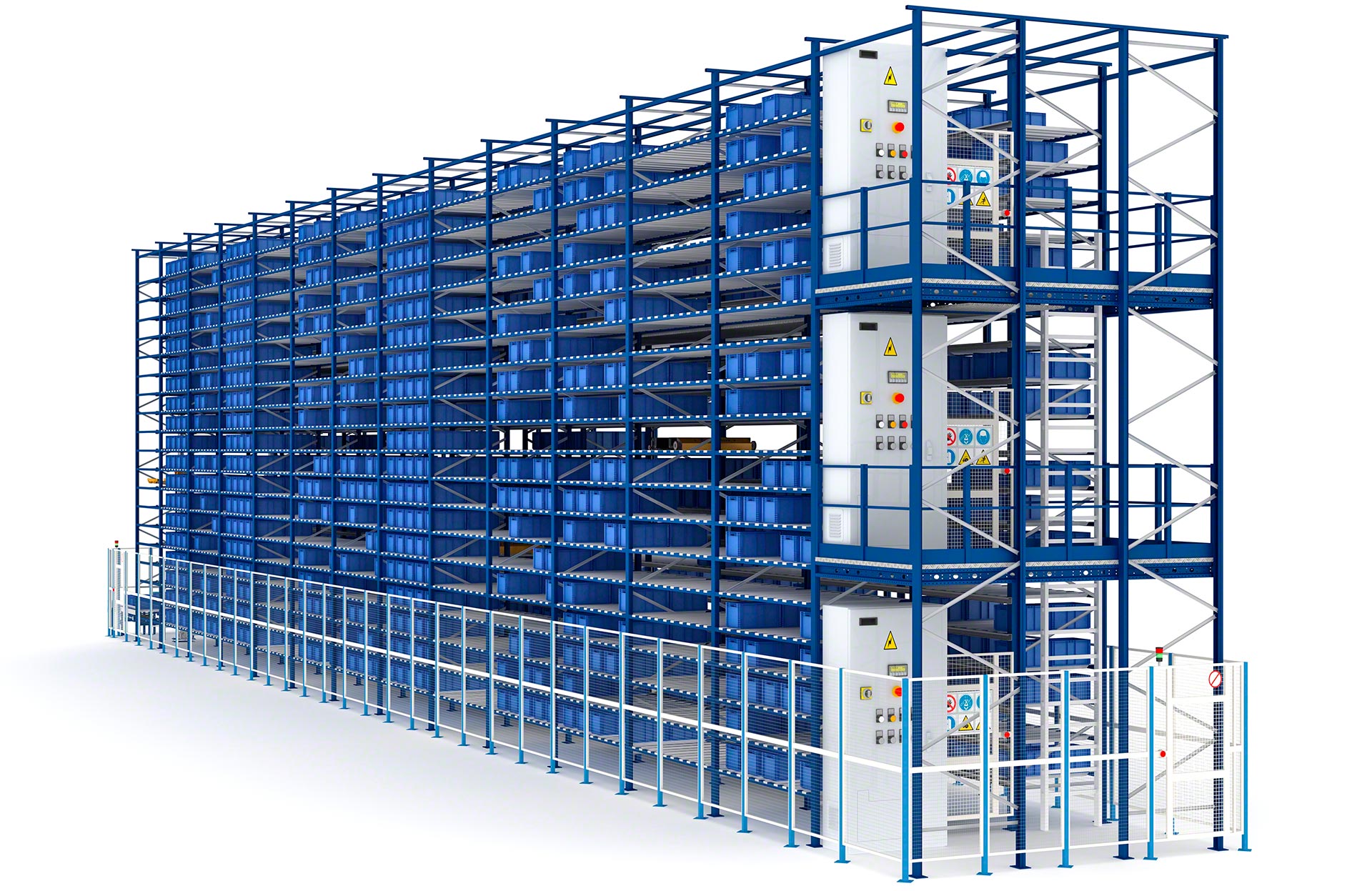

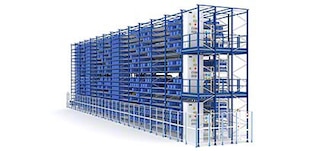

Plataforma de manutenção
Estrutura localizada atrás das estantes que permite aceder com facilidade aos diferentes corredores e níveis de armazenamento para realizar tarefas de manutenção de forma segura.

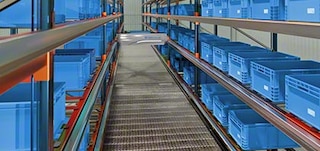

Passarelas de manutenção
Caminhos transitáveis instalados a diferentes alturas no interior de cada corredor para facilitar o acesso seguro do pessoal de manutenção aos carros e às estantes.

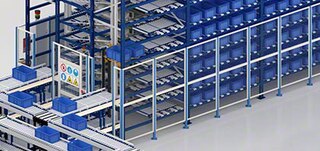

Cercas de segurança
Cerca metálica perimetral que delimita o bloco de estantes para restringir o acesso à área de operação dos shuttles e dos elevadores.
Estações de picking
Postos de trabalho para a preparação de encomendas que se adaptam às necessidades de cada Sistema Shuttle
A Mecalux põe à disposição dos seus clientes diversas soluções para a criação de postos de picking que se integram na perfeição no Sistema Shuttle, adaptando-se ao espaço disponível, ao volume de trabalho necessário e às características dos produtos a manipular. Compatíveis com múltiplas operações de picking, as estações da Mecalux dinamizam a preparação de encomendas para potenciar a eficiência e o rendimento do armazém.

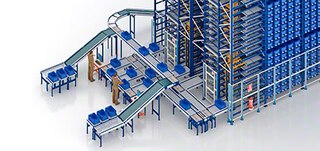

Estações de picking padrão
Soluções que se adaptam a cada Sistema Shuttle e a qualquer tipo de operação de picking (encomenda por encomenda, ondas de encomendas, agrupamento de encomendas, entre outros). As estações podem adotar diferentes configurações para se adaptar a distintos cenários, como a preparação de encomendas em estantes, carros ou transportadores, a utilização de dispositivos que guiam através de displays luminosos (pick-to-light, put-to-light,, entre outros) ou a execução de tarefas específicas, como a criação de kits ou a preparação de encomendas diretamente sobre paletes. Solução de grande eficácia para exigências de rendimento médio.

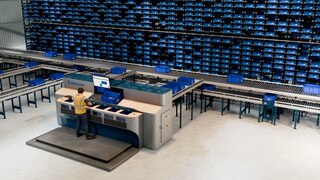

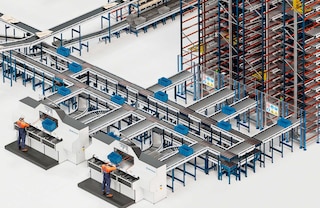

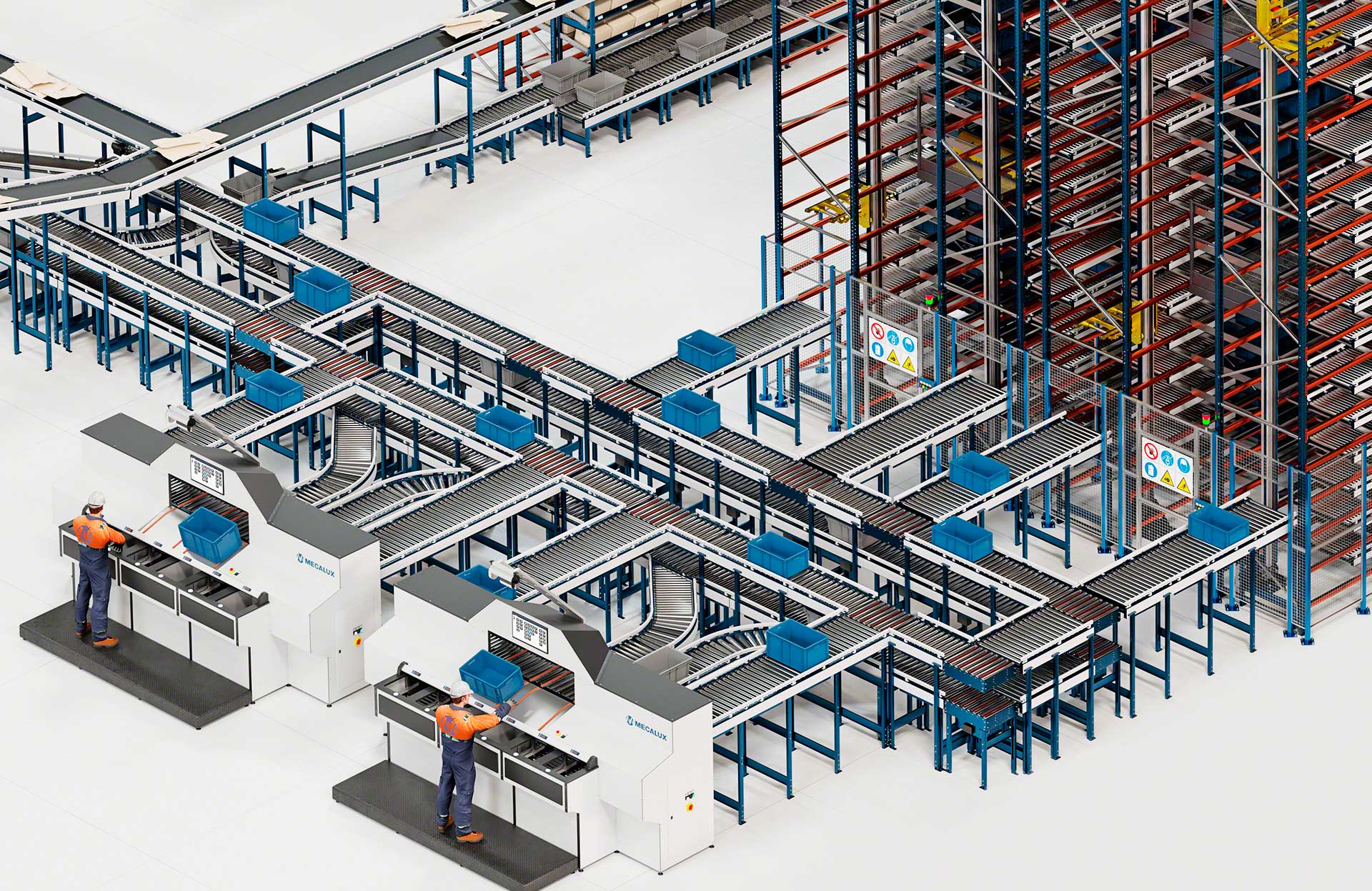

Estações de picking de alto rendimento
Postos de picking ergonómicos que facilitam o manuseamento dos produtos e melhoram a posição de trabalho do pessoal, permitindo maior capacidade de preparação de encomendas ao aumentar a produtividade do pessoal do armazém. São estruturas compactas formadas por dois níveis: no superior entram as caixas com produtos provenientes das estantes e no inferior situam-se as caixas em que o operador deposita os produtos que extrai do nível superior. A sua implementação maximiza o rendimento do Sistema de Shuttle ao facilitar a preparação simultânea até 6 encomendas e favorecer a criação de um ambiente de trabalho ergonómico. Solução de elevado desempenho com maior rendimento picks/hora.

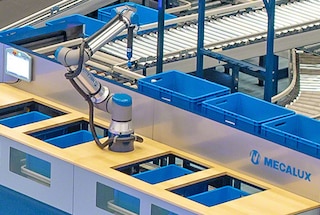

Estações de picking robotizadas
Postos de picking autónomos operados por robôs colaborativos de alta precisão e grande polivalência que recolhem os produtos das caixas provenientes das estantes do Sistema Shuttle e depositam-nas nas caixas em que se formam as encomendas. A utilização de cobots permite maximizar a automatização da preparação de encomendas, garantindo fluxos de trabalho ininterruptos que impulsionam a produtividade do armazém. Solução de alto rendimento para o manuseamento de produtos ligeiros e com geometrias muito específicas.
Catálogos
Sistema Shuttle
Maior capacidade de armazenamento e velocidade na preparação de encomendas
Descarregar
Software de Gestão de Armazéns (WMS) - Easy WMS
O software logístico criado por especialistas em armazenamento
Descarregar
Estação de picking de alto rendimento
Ergonomia, eficácia e produtividade para preparar múltiplas encomendas simultaneamente
Descarregar
Perguntas frequentes
O Sistema de Shuttle é uma solução de armazenamento automático de alta densidade projetada para caixas e bandejas que otimiza as operações de picking em armazéns que gerem produtos de elevada rotação. O sistema baseia-se numa frota de carros autónomos de alto rendimento que se deslocam ao longo dos corredores e entre níveis para carregar e descarregar as estantes. A velocidade destes carros, junto com a sua versatilidade operacional, agiliza significativamente a entrada e saída de caixas, permitindo acelerar a preparação de encomendas e potenciar a produtividade do armazém.
A principal diferença entre ambas as soluções de armazenamento automático para caixas está na capacidade operacional de cada modalidade. Nos armazéns miniload, apenas um transelevador encarrega-se de todos os níveis de armazenamento de cada corredor. No entanto, nos Sistemas de Shuttle, uma frota de carros de alto rendimento opera simultaneamente nos diferentes níveis de um mesmo corredor, permitindo intensificar de forma notável a entrada e saída de caixas e, por conseguinte, potenciar o rendimento do armazém em comparação com o miniload.
Os carros do Sistema Shuttle da Mecalux foram projetados para manipular caixas e bandejas de 400 x600 mm ou 400 x 400 mm, em diversas alturas. Cada carro pode transportar simultaneamente até duas unidades de carga, com um peso máximo de 50 kg cada uma.
As estantes do Sistema de Shuttle podem acomodar qualquer produto que caiba dentro de uma caixa de 400 x 600 mm ou de 400 x 400 mm e que se adapte à carga máxima suportada para cada caixa (até 50 kg). Isto torna o sistema numa solução perfeita para empresas que gerem uma vasta gama de referências de tamanho pequeno e médio, tais como lojas de e-commerce, empresas do setor farmacêutico e armazéns de peças sobresselentes.
A velocidade máxima do shuttle é de 4 m/s sem carga e de 3 m/s com carga.
Tanto os veículos shuttle como os elevadores de caixas podem transportar simultaneamente até duas caixas com um peso máximo unitário de 50 kg.
O Sistema Shuttle integra-se com o Easy WMS, o software de gestão de armazéns desenvolvido pela Mecalux. O Easy WMS comanda o funcionamento da instalação através de diversas funcionalidades avançadas que abrangem a atribuição inteligente de localizações e a sequenciação de tarefas, além de guiar os operários nas estações de picking, fazer a rastreabilidade em tempo real da mercadoria e o controlo operacional dos fluxos de trabalho dos veículos shuttle.
Além disso, o Sistema de Shuttle é compatível com soluções de software de terceiros, facilitando a sua integração em armazéns que utilizam outros sistemas.
