Solução de armazenamento compacto para paletes em que a carga se desloca por gravidade maximizando o aproveitamento do espaço.

O produto

Estrutura dinâmica de armazenagem: agilidade operacional e perfeita rotatividade FIFO

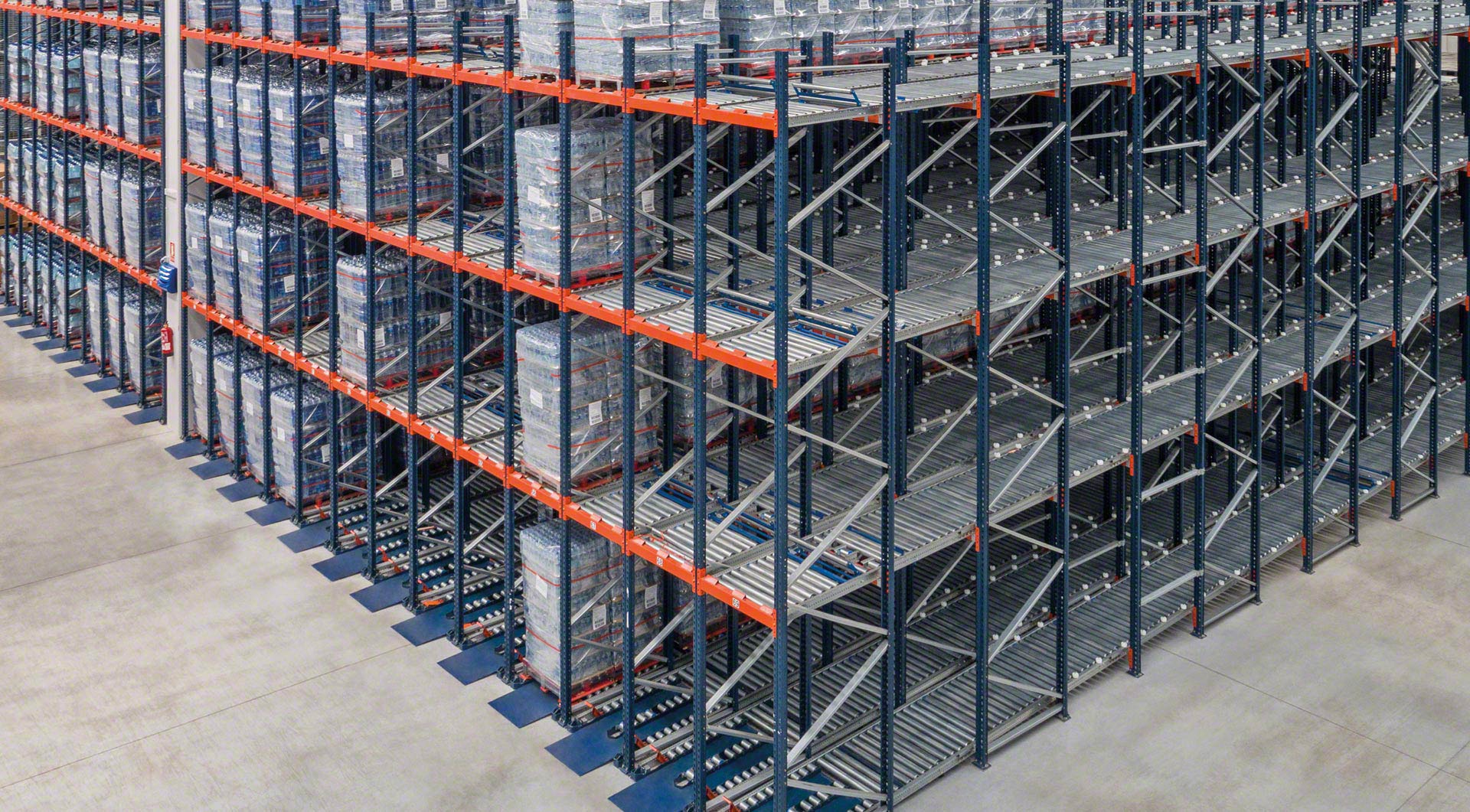

As estantes dinâmicas são estruturas compactas formadas por canais de armazenamento equipados com rolos e colocados com uma leve inclinação que permitem o deslizamento das paletes. As cargas paletizadas são colocadas pela parte mais alta do canal e, devido ao efeito da gravidade, deslocam-se para a extremidade oposta, ficando prontas para serem coletadas.

Na estrutura dinâmica de armazenagem, os corredores intermediários são eliminados, aumentando a capacidade de armazenamento. Além disso, a estrutura de armazenagem dinâmica permite implementar uma estratégia FIFO (a primeira palete a entrar é a primeira em sair), facilitando uma gestão eficiente do stock.

As estantes dinâmicas são um sistema de armazenamento compacto ágil e eficiente

Vantagens das estantes dinâmicas

  • Máximo aproveitamento da superfície: as estantes dinâmicas são soluções de armazenamento de elevada densidade que aumentam de forma significativa a capacidade do armazém.
  • Perfeita rotatividade de produto: a sua compatibilidade com o método FIFO (First In, First Out) permite fazer um rigoroso controlo do stock armazenado.
  • Poupança de tempo: a disponibilidade de todas as referências num mesmo corredor de trabalho permite localizar rapidamente qualquer produto, o que reduz o tempo de manobra dos empilhadores e agiliza a o processo de coleta de paletes.
  • Separação de carga e descarga: o processo de depositar e coletar paletes é realizado em corredores independentes, eliminando as interferências externas e permitindo aos empilhadores operarem sem interrupções.
  • Inúmeras referências: embora em cada canal seja armazenada uma única referência, estas podem variar entre os diferentes canais.
  • Redução do consumo energético: a sua implementação em armazéns com baixas temperaturas diminui o consumo de energia, uma vez que a volumetria a refrigerar é menor.
  • Segurança e fiabilidade: os diferentes elementos que compõem as estantes dinâmicas da Mecalux foram projetados para garantir um funcionamento sem riscos para operadores e mercadorias.

Através das estantes dinâmicas conseguimos reduzir de 50% o tempo utilizado para depositar e coletar os paletes

LAR
Riccardo Monari Diretor da Fábrica
LAR
(Campogalliano, Itália)

Aplicações da estrutura dinâmica de armazenagem

Solução adequada para inúmeros setores da indústria e distribuição

A estrutura de armazenagem dinâmica é perfeita para as empresas que precisam de tirar o máximo proveito da superfície de armazenamento disponível e agilizar as operações de manipulação do stock para garantir uma rotatividade da mercadoria eficiente e sem erros.

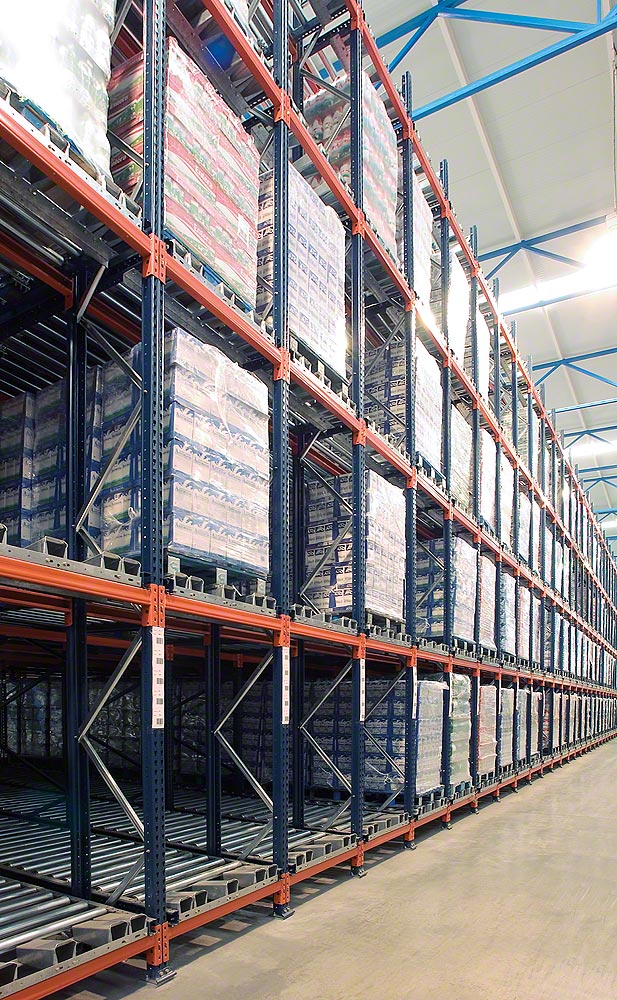

As estantes dinâmicas são muito úteis para armazéns que trabalhem com muitas paletes por referência

Armazenamento em massa de referências de elevada rotatividade

As estantes dinâmicas são adequadas para armazenar muitas unidades de carga por referência.

O armazenamento dinâmico é normalmente utilizado em empresas que gerem produtos perecíveis

Armazenamento de produtos perecíveis.

Facilitam a gestão de stock com datas de validade em setores como o de alimentos e bebidas ou o farmacêutico e químico.

As estantes dinâmicas permitem interligar diferentes áreas de trabalho

Armazéns intermediários entre áreas de trabalho

Podem interligar duas áreas de trabalho, geralmente a área de fábrico com a da expedição.

As estantes dinâmicas agilizam a gestão de buffers temporários

Gestão de buffers temporários

Dinamizam o fluxo de mercadorias em áreas de armazenamento temporário, por exemplo, de pedidos preparados.

A utilização de estantes dinâmicas por gravidade em câmaras frias reduz o consumo de energia

Câmaras frias

Este sistema compacto contribui para reduzir o consumo de energia dos armazéns refrigerados.

Como funciona a estrutura dinâmica de armazenagem

Perfeito controlo do stock com um número mínimo de movimentos

As estantes dinâmicas por gravidade caracterizam-se pela sua considerável simplicidade operacional. A sua configuração estrutural favorece uma gestão altamente ágil, permitindo reduzir o tempo das manobras e as distâncias a percorrer pelos empilhadores, dinamizando o processo de depositar e coletar.

Configurações das estantes dinâmicas

Solução de armazenagem de grande versatilidade que se adapta a diversas necessidades

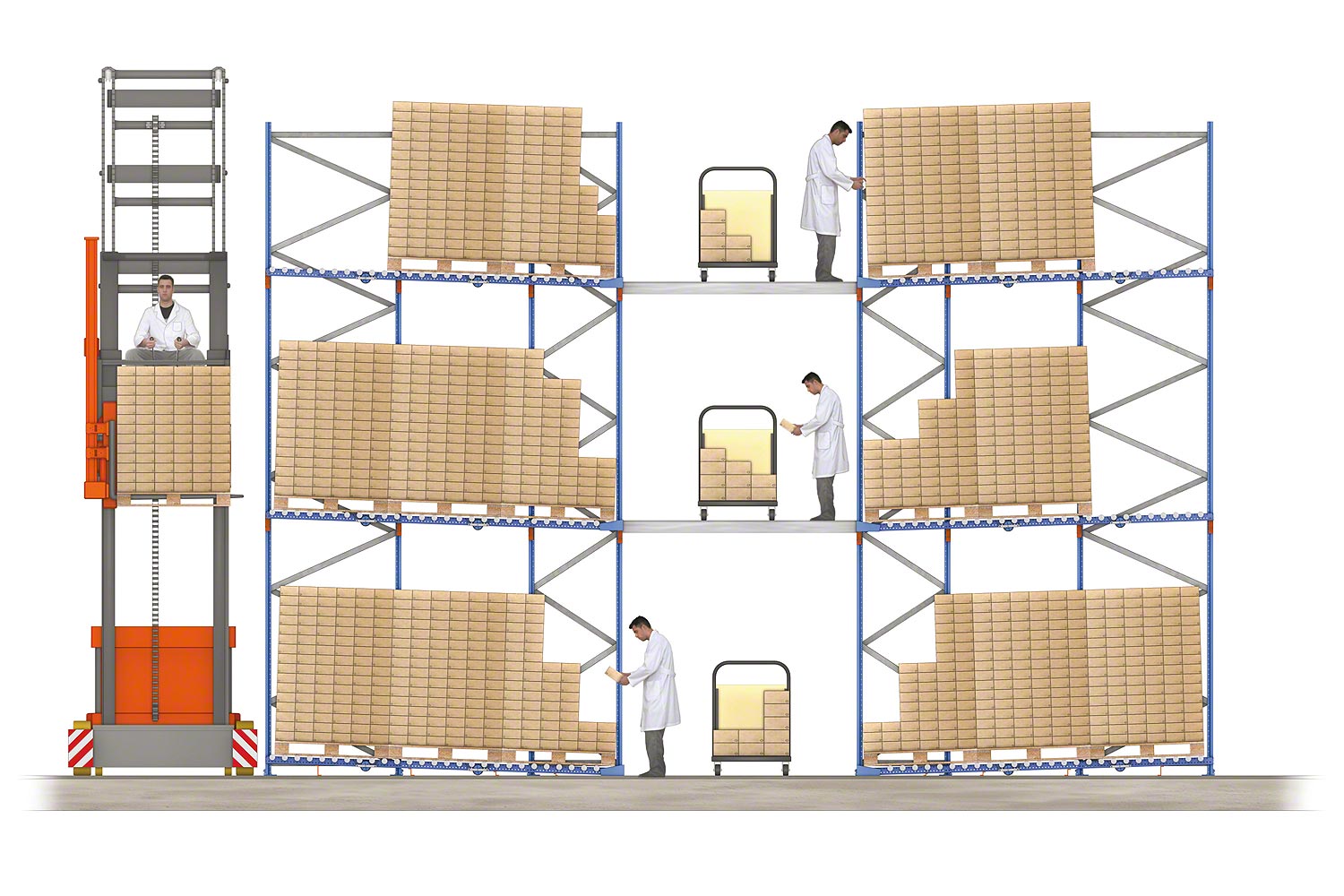

Os sistemas de paletização dinâmica por gravidade oferecem diferentes configurações que variam conforme o método de gestão da mercadoria exigido e o tipo de operações a desenvolver, por exemplo, a preparação de encomendas na própria estrutura.

Componentes das estantes dinâmicas

A qualidade de fabrico dos diferentes componentes das estantes dinâmicas da Mecalux confere ao sistema uma elevada fiabilidade, garantindo o correto funcionamento da instalação e uma longa vida útil.

Os racks dinâmicos são formados pelos elementos comuns a toda a estante de paletização (bastidores, vigas, etc.) e os componentes específicos da paletização dinâmica por gravidade, entre os quais se destaca o transportador de rolos.

As estantes dinâmicas por gravidade integram um conjunto de componentes que garantem o deslizamento seguro e a velocidade controlada das paletes no interior dos canais de armazenamento.

Rolos

Rolos

Fabricados com tubo de aço eletrossoldado, possibilitam um deslizamento suave das paletes no canal. A sua separação e diâmetro variam de acordo com o tipo e o peso da palete.

Montantes

Montantes

Elementos compostos por dois perfis verticais (pilares) que se unem entre si através de travessas e diagonais.

Vigas dinâmicas

Vigas dinâmicas

Elementos horizontais onde os transportadores de rolos se apoiam e pelos quais deslizam as paletes armazenadas na estante.

Vigas de saída

Vigas de saída

Localizadas no final do canal, nelas são encaixados os perfis do canal dinâmico. Incorporam batentes de retenção.

Batente de saída

Batente de saída

Substitui a viga de saída quando o canal sobressair da posição da viga de apoio.

Rolos de travagem

Rolos de travagem

Controlam a velocidade de deslocamento das paletes e atuam diretamente sobre eles em função da força gerada. Quanto maior for a velocidade ou o peso da palete, maior será a força de travagem.

Centradores de paletes

Centradores de paletes

Centram a palete na entrada do canal. A sua função é evitar que a palete colocada se desvie da sua trajetória.

Proteção lateral em rede metálica

Proteção lateral em rede metálica

Restringe o acesso de pessoas aos canais dinâmicos e, por sua vez, evita a queda de mercadoria em áreas de circulação ou trabalho.

Placa de especificações

Placa de especificações

Mostram as informações técnicas da estante, assim como a etiqueta que indica a data limite para fazer a próxima inspeção. São colocadas em lugares visíveis das extremidades da instalação.

Acessórios para estrutura de armazenagem dinâmica

Conjunto de elementos que facilitam a adaptação do sistema às diferentes necessidades específicas.

Os retentores de paletes retêm ou separam as paletes nas estantes dinâmicas

Retentor de paletes

Retêm ou separam as paletes, favorecendo a coleta da primeira e distribuindo a pressão exercida entre si. A sua colocação é opcional e depende das características da instalação.

Os níveis ao solo são utilizados com frequência em fábricas ou expedição

Níveis ao nível do solo para porta-palete

Combinam rolos longos com grupos de rolos curtos para poder operar com porta-paletes ou empilhadores. São muito comuns em fábricas ou expedição.

Os rolos partidos são indicados para operar com garfos rígidos não oscilantes

Rolos partidos

São instalados nas entradas e saídas dos canais para operar com equipamentos de movimentação que utilizam garfos rígidos não oscilantes. Facilitam o processo de depositar e coletar as paletes.

Os canais retráteis permitem realizar tarefas de manutenção ao nível do solo com estantes dinámicas

Canais retráteis

Podem ser incorporados no nível inferior das estantes para realizar tarefas de manutenção ao nível de solo e facilitar as tarefas de limpeza.

Catálogos

Catalog - 8 - Paletizacao-dinamica - pt_PT

Estantes para paletização dinâmica (catálogo)

Rotatividade perfeita graças ao deslocamento por gravidade das paletes

Descarregar
Inspecao Tecnica de estantes

Inspeção técnica de estantes (catálogo)

Uso, inspeção e manutenção de estantes

Descarregar
MS_Dinamica_PT.pdf

Manual de segurança no armazém

Funcionamento, uso, revisão e manutenção de estantes dinâmicas

Descarregar
Storage Solutions for Pallets_PT

Soluções de armazenamento para paletes (catálogo)

Sistemas de armazenamento para produtos paletizados

Descarregar
Catalog - 2 - Easy-wms - pt_PT

Software de gestão de armazém

Inovação tecnológica para armazéns eficientes

Descarregar

Perguntas Frequentes

As estantes dinâmicas, também conhecidas como racks dinâmicos, estrutura de armazenagem dinâmica ou flow rack, são o sistema de armazenamento de paletes compactas mais ágil do mercado. Graças à sua estrutura, uma combinação de prateleiras e carris inclinados com rolos através dos quais a carga desliza, aproveita a força da gravidade para dinamizar as operações de carga e descarga. Além disso, a eliminação de corredores de trabalho interiores aumenta o aproveitamento da superfície de armazenamento disponível.

O armazenamento dinâmico oferece inúmeras vantagens. É, sobretudo, um sistema compacto mais ágil que oferece os melhores recursos operacionais, o que o converte na solução adequada para diferentes tipos de armazém. A sua implementação também garante um excelente controlo do stock. Por outro lado, a separação dos corredores de carga e descarga elimina as interferências externas e a existência de uma única referência por canal de armazenamento facilita a localização dos produtos reduzindo o tempo de coleta. Evidentemente, as estantes dinâmicas também garantem o máximo aproveitamento da superfície disponível, embora a instalação de canais de muita profundidade possa implicar uma certa perda de capacidade em altura devido à inclinação necessária para que o sistema funcione (aproximadamente 4%).

Uma das principais diferenças entre ambos os sistemas está nas características das respetivas operações de carga e descarga. Nas estantes compactas drive-in, o empilhador entra nos corredores de armazenamento para depositar as paletes; já nas estantes dinâmicas o empilhador não circula no interior da estrutura, uma vez que coloca as paletes na entrada do canal de armazenamento selecionado e estas se deslocam para a sua localização de forma completamente autónoma. Por isso, o processo de depositar e coletar a carga doas estantes dinâmicas é significativamente mais ágil e seguro. Outra diferença a destacar é a variedade de referências que podem ser armazenadas, muito superior numa estante por gravidade, pois cada canal pode receber uma referência diferente, enquanto as estantes drive-in obrigam a destinar todos os canais de um mesmo corredor de armazenamento a uma única referência.

A diferença fundamental entre ambos os tipos de estantes está relacionada com o método de gestão de stock associado a cada sistema. Nas estantes dinâmicas são disponibilizados dois corredores de trabalho (um de carga e outro de descarga), que operam seguindo o princípio FIFO (First In First Out), o que significa que a primeira palete depositada num canal é também a primeira em ser coletada. As estantes push-back, pelo contrário, seguem o critério LIFO (Last In First Out): ao existir um único corredor de trabalho, a última palete depositada num canal é a primeira em ser coletada. Nos armazéns onde são geridas mercadorias perecíveis (por exemplo, alimentos ou artigos farmacêuticos), as estantes dinâmicas são a alternativa adequada, uma vez que permitem priorizar facilmente a coleta das referências com datas de validade mais próximas.

Os canais de armazenamento das estantes dinâmicas podem receber até 30 paletes em profundidade. No entanto, é preciso considerar que a implementação de canais muito profundos pode reduzir a capacidade de armazenamento em altura por causa da inclinação de canal exigida para que o sistema funcione corretamente.

O desnível de cada canal de armazenamento é de aproximadamente 4%, o que garante que as paletes deslizem de forma suave e segura.

A separação entre pilares ou, o que é a mesma coisa, o comprimento da viga, deve ser igual à dimensão frontal da palete com a carga incluída e mais 160 mm de espaço, ou seja, 80 mm de cada lado. Se não for assim, a palete ou a mercadoria poderia impactar contra o montante da estante.

Não. As estantes dinâmicas da Mecalux permitem aproveitar a força da gravidade para realizar o deslocamento das paletes no interior dos canais de armazenamento, que estão levemente inclinados.

É composto por um sistema simples que funciona como uma came. Possui um pedal que move umas hastes que baixam ou sobem o retentor para efetuar a travagem da segunda palete. Quando a primeira palete chega à área de saída, pressiona com o seu peso o pedal que impulsiona o movimento das hastes. Através das hastes, o mecanismo do retentor impede que a segunda palete continue a avançar para o final do canal, evitando assim o contacto entre paletes.

As paletes costumam ser manipuladas pelo lado mais estreito, deslocando-se no interior dos canais através das guias inferiores perpendiculares aos rolos. Em canais de pouca profundidade, as paletes podem ser manipuladas pela parte mais larga, ou seja, deslocam-se com as guias inferiores paralelas aos rolos. Neste caso, como os rolos ocupam toda a largura do canal, podem ser substituídos por três conjuntos de rolos curtos.

Nas estantes dinâmicas é possível trabalhar com qualquer tipo de empilhador (contrabalançados, retráteis, tipo torre…).

Sim, nas estantes dinâmicas é possível utilizar transelevadores para paletes que automatizem totalmente as operações de carga e descarga. Esta automatização também pode ser parcial e afetar apenas uma das operações. De facto, muitas vezes instala-se apenas um transelevador, que se encarrega de depositar as paletes, enquanto no corredor oposto as operações de coleta são executadas utilizando empilhadores.
