Pallet Shuttle automático

Pallet Shuttle automático

O sistema de armazenagem automático de paletização compacta que utiliza um Pallet Shuttle automático ou carro elétrico e sistemas de movimentação automáticos para aumentar a capacidade e produtividade do armazém.

Peça informação e/ou orçamento

Produto

Pallet Shuttle automático: a união faz a força

Este sistema envolve a incorporação de sistemas automáticos nos processos de movimentação dos armazéns compactos, facilitando às empresas a diferenciação da sua oferta de produtos e serviços graças à redução de custos e ao aumento das funcionalidades da cadeia logística.

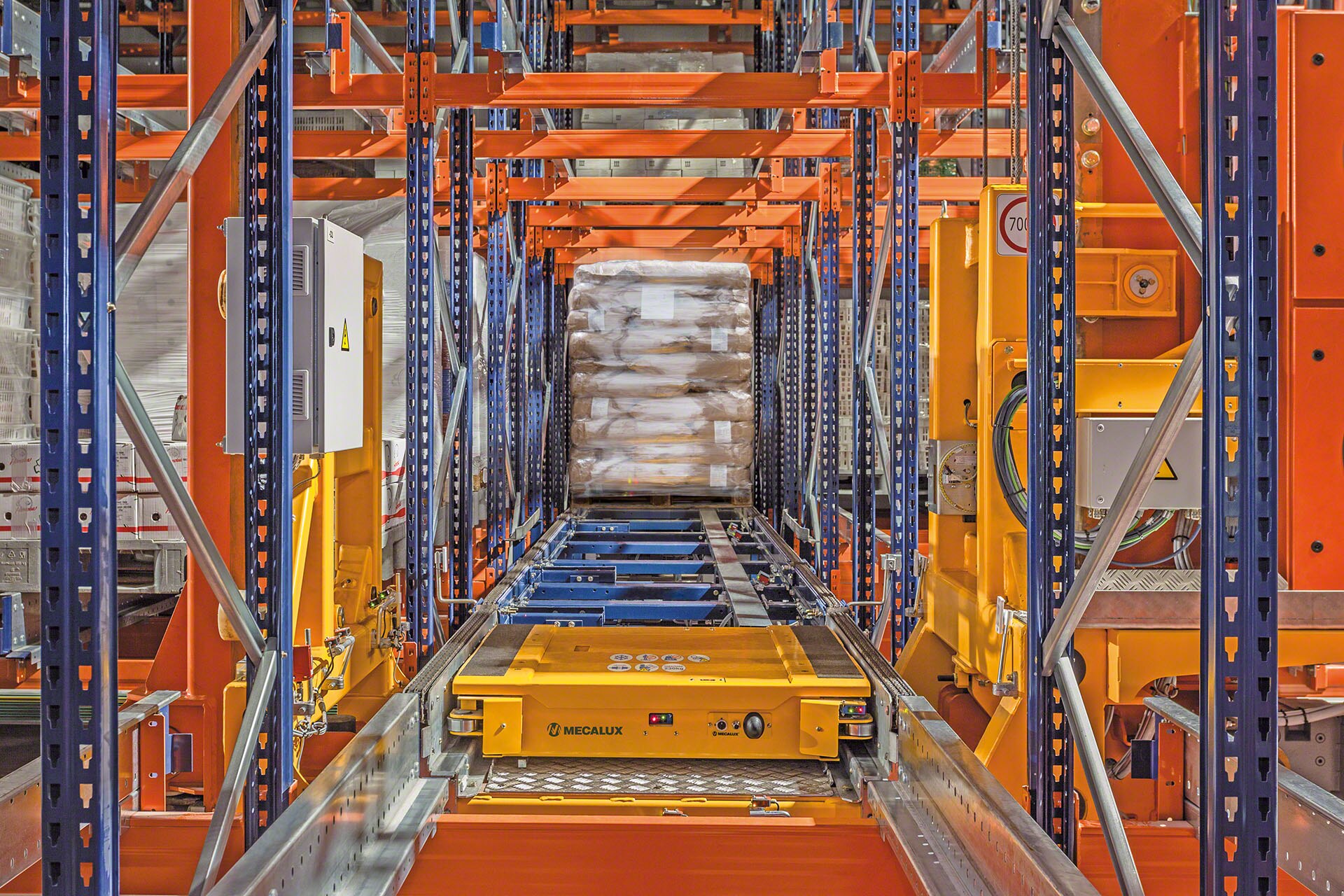

Através desta solução de armazenagem os empilhadores elevatórios são substituídos por transelevadores ou lançadeiras que transportam no cesto o Pallet Shuttle e a carga. O carro é introduzido nos canais de armazenamento e posiciona cada uma das paletes na localização mais profunda que estiver livre. Tudo isso seguindo as ordens emitidas pelo Sistema de Gestão de Armazém Easy WMS.

Em suma, o Pallet Shuttle automático é o resultado de combinar a otimização da capacidade de armazenamento dos sistemas compactos com a redução dos tempos utilizados em cada operação inerente aos sistemas automáticos.

Início

Vantagens

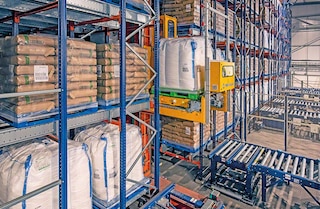

A combinação de todos os benefícios da compactação e da automatização

  • Máxima economia de espaço em sistemas compactos com canais de armazenamento de até 40 metros de profundidade e estantes de mais de 40 metros de altura.
  • Rápido deslocamento do carro elétrico que reduz o tempo de entrada e expedição da mercadoria.
  • Significativo aumento no número de ciclos/hora em relação a outros sistemas de armazenagem.
  • Sistema produto ao homem, permitindo que a carga se desloque automaticamente para os postos de picking.
  • Os supercapacitadores do carro são carregados automaticamente enquanto estão a bordo do transelevador ou lançadeira, permitindo que o carro sempre esteja pronto.
  • Redução de custos em equipamentos de movimentação, em superfície de armazém, pessoal e energia (especialmente em câmaras frias).
  • Sistema que permite diferentes configurações em função do número de referências, quantidade de paletes e movimentos necessários para cada caso.
  • Os armazéns automáticos compactos com Pallet Shuttle oferecem uma absoluta segurança para os operadores, para a carga e para a própria instalação.
Início

Aplicações

O Pallet Shuttle automático: a solução perfeita para uma circulação intensiva de produtos

A instalação de um armazém automático compacto com o Pallet Shuttle é especialmente recomendável nos casos em que é necessário atingir um aumento notável da produtividade, portanto, é preciso mover um elevado número de paletes/hora.

Em geral, esse sistema é adequado nos seguintes casos:

  • Para armazenar referências paletizadas de alta densidade e produtos de armazenamento em massa.
  • Para armazéns com referências de médio e alto consumo ou com um elevado número de paletes.
  • Instalações onde é necesário um desempenho muito elevado, com uma alta rotatividade de produtos e onde seja imprescindível o máximo aproveitamento do espaço.

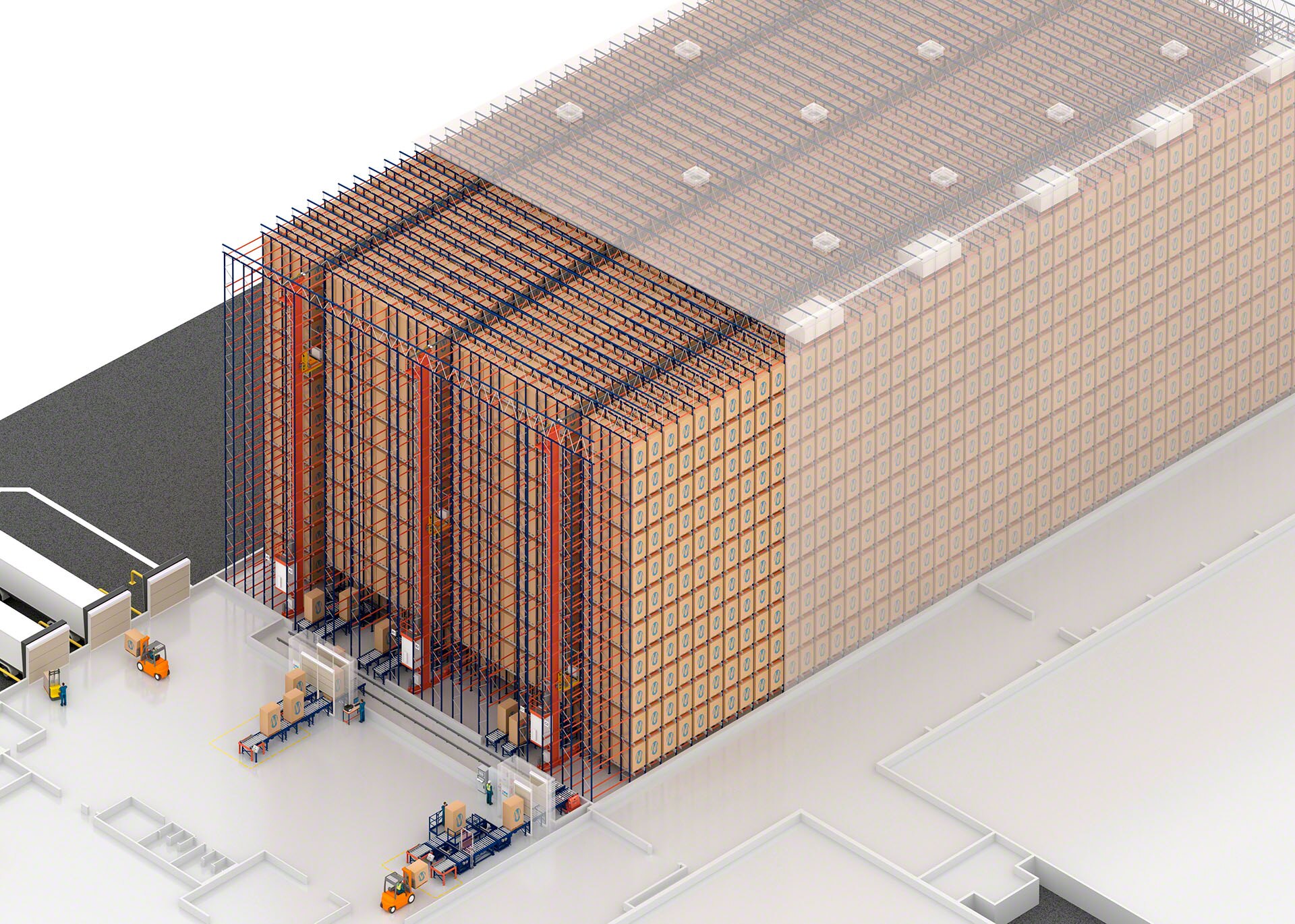

  • Câmaras frias, reduz a volumetria que deve refrigerar, com a consequente economia em custos energéticos, além de ser desnecessária a presença de operadores em ambientes de baixas temperaturas, o que aumenta consideravelmente o número de movimentos.
  • Buffer de armazenamento temporário.
  • Ideal para estantes profundas, com entradas e saídas em massa do mesmo produto.
O sistema Pallet Shuttle automático é adequado para armazéns com produtos de alto consumo.
Início

Variáveis

Armazém semiautomático compacto com Pallet Shuttle

Nas instalações automáticas com Pallet Shuttle o empilhador elevatório é substituído por equipamentos de movimentação automáticos, transelevadores ou lançadeiras. Desta forma, consegue-se uma considerável redução do tempo utilizado em cada operação.

A escolha do equipamento de movimentação depende do número de movimentos de entrada e saída, do número de referências e da quantidade de paletes por referência ou lote. A diferença fundamental entre os dois sistemas está na quantidade potencial de paletes que é capaz de mover uma solução com lançadeiras em relação a uma com transelevadores, uma vez que essa quantidade se multiplica pelo número de níveis que tiver a instalação.

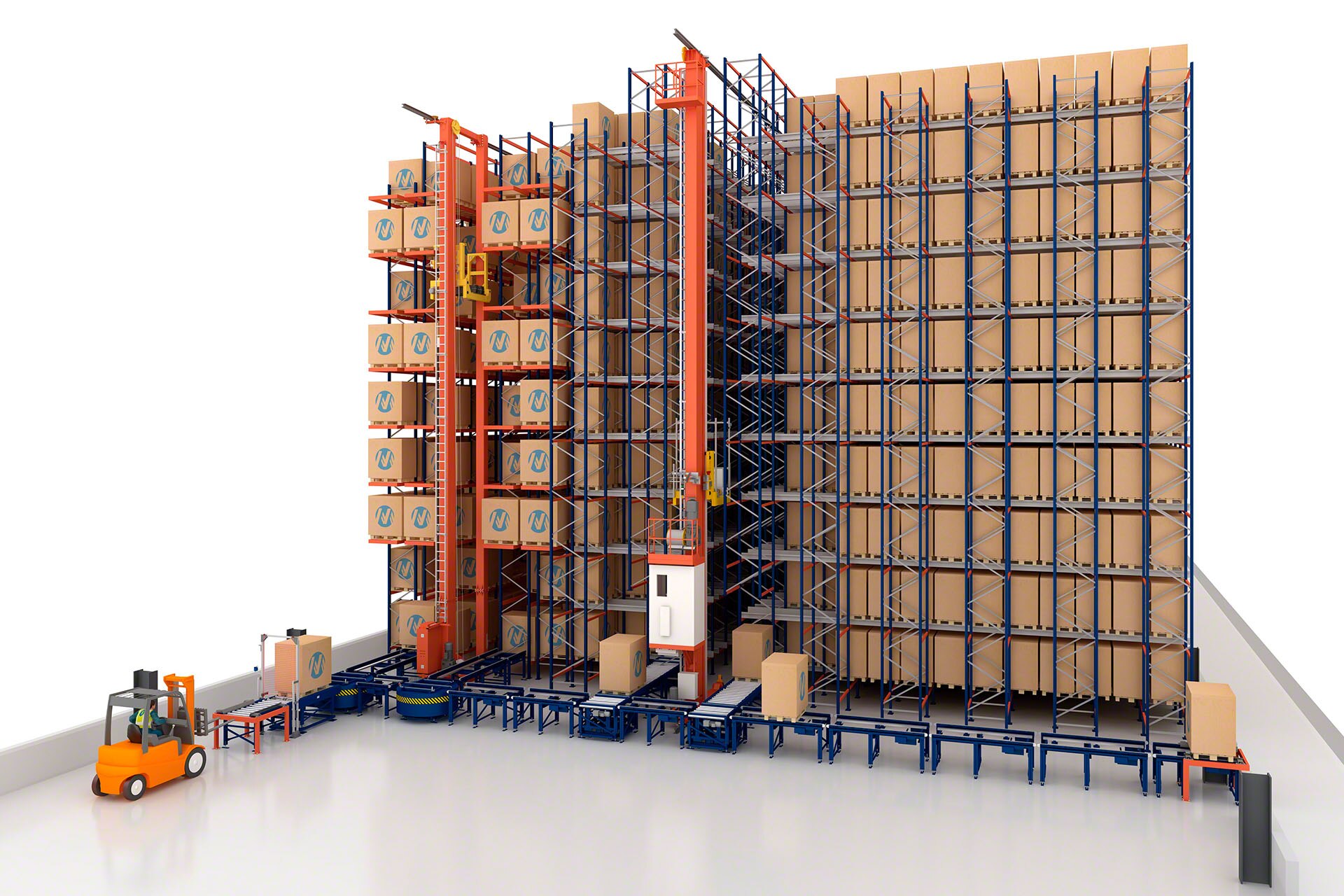

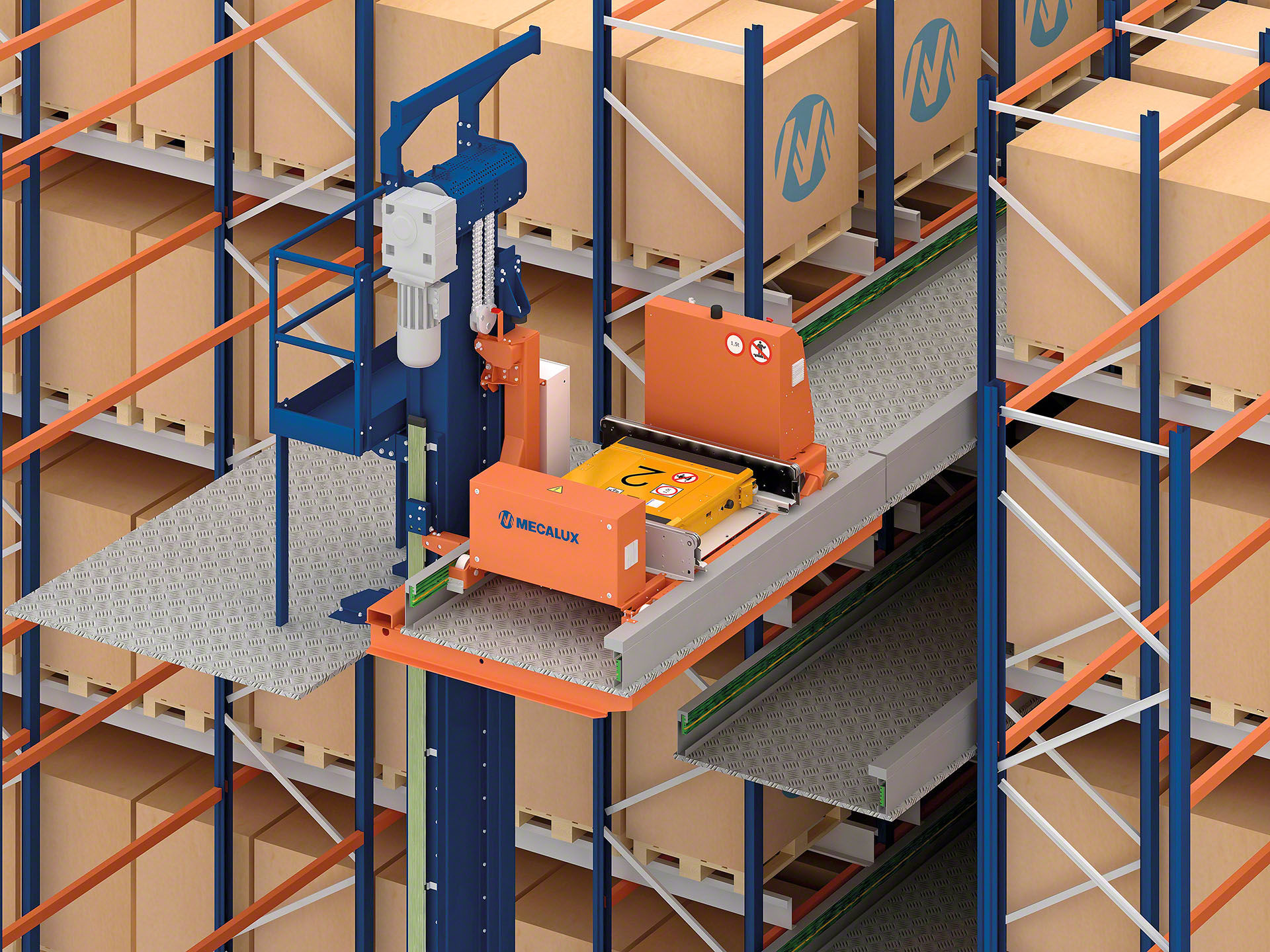

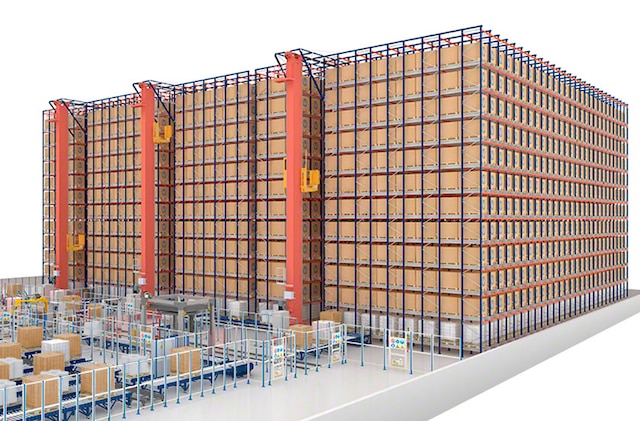

  • Pallet Shuttle automático com transelevador

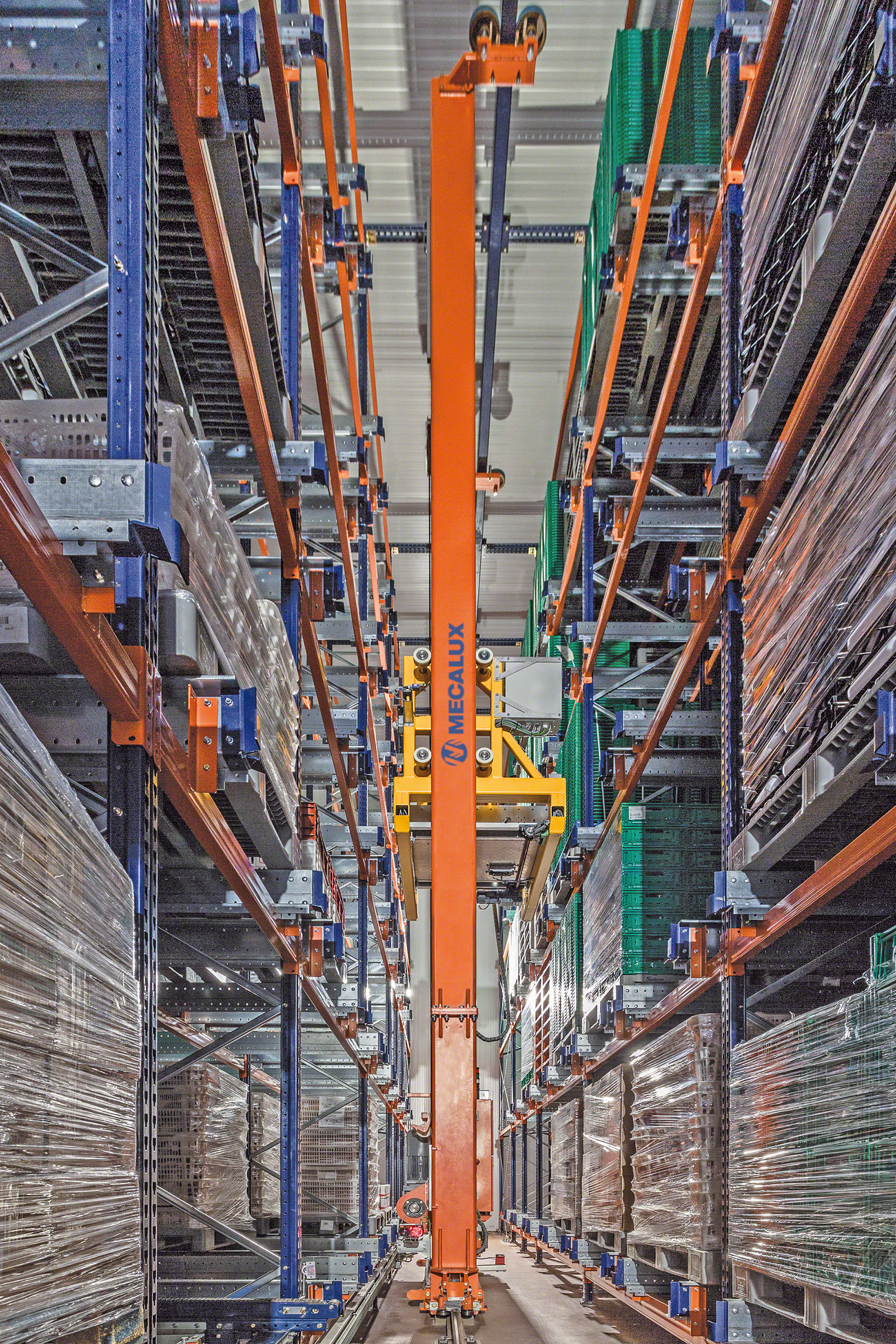

    Um transelevador é o responsável por fazer os movimentos a partir das posições de entrada e saída do armazém para qualquer canal de armazenamento. O Pallet Shuttle encarrega-se de mover as paletes do cesto do transelevador para a sua localização no canal correspondente.

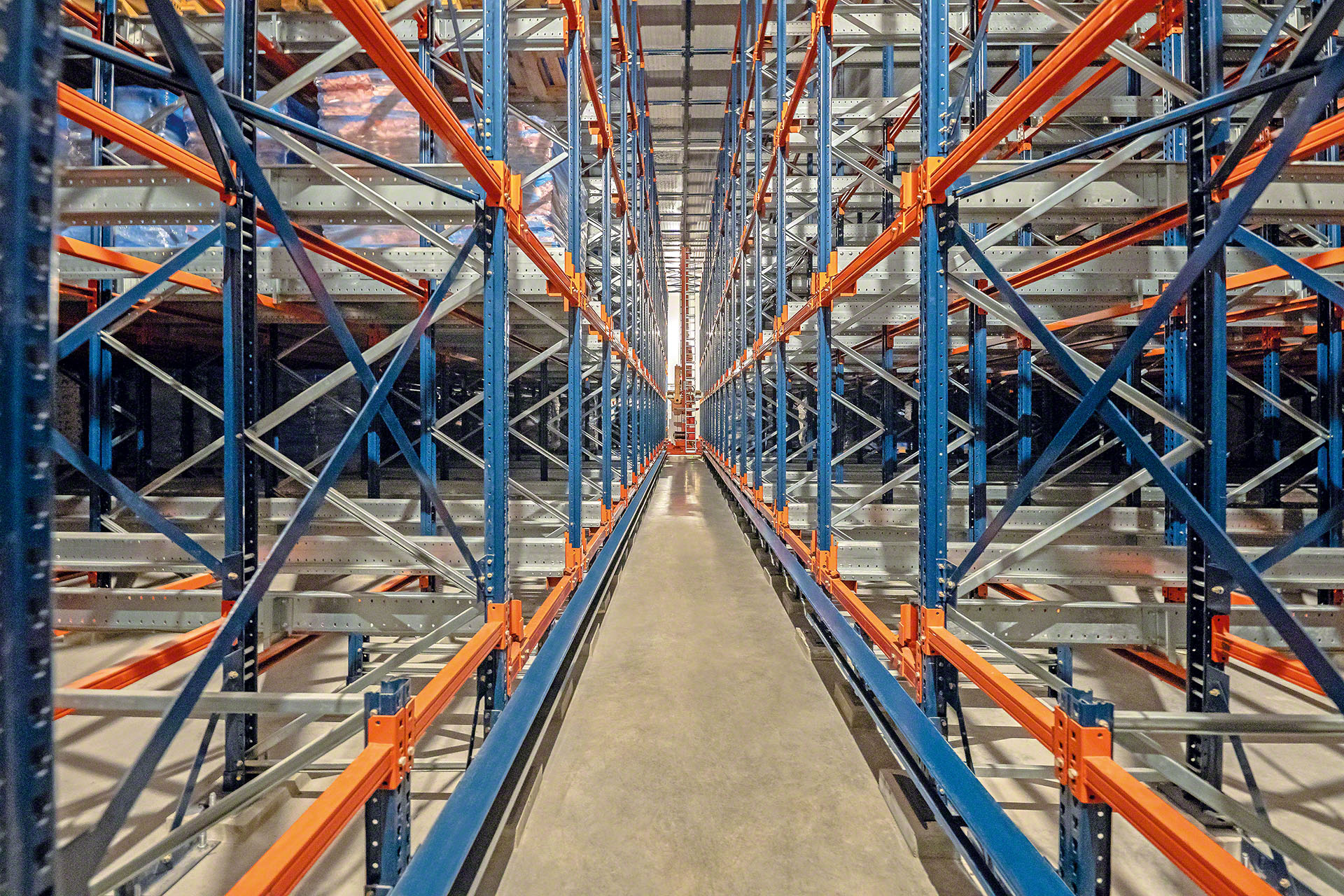

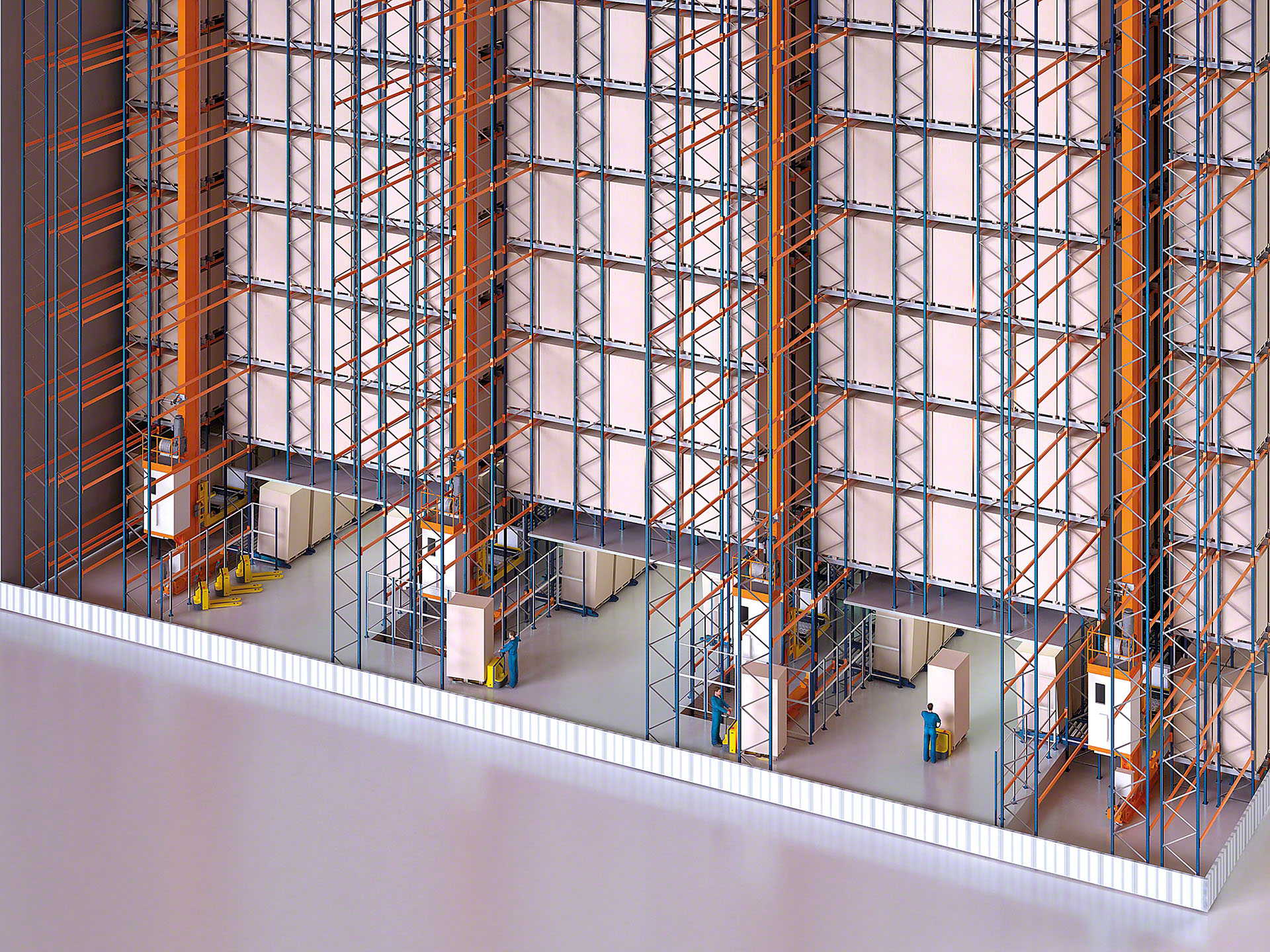

    Geralmente, são instalados dois blocos de estantes de armazenamento compacto, uma em cada lado do corredor de trabalho. Essa configuração permite obter maior capacidade, uma vez que o corredor principal tem dimensões reduzidas (inferior a 1.600 mm). Por outro lado, o uso de transelevadores permite que a altura de armazenamento possa superar os 40 m de altura.

    Além de uma maior capacidade, graças à sua integração com o Sistema de Gestão Easy WMS, que possibilita um maior número de ciclos/hora e um controle perfeito do stock e de todos os movimentos realizados no armazém, aumentando assim a produtividade.

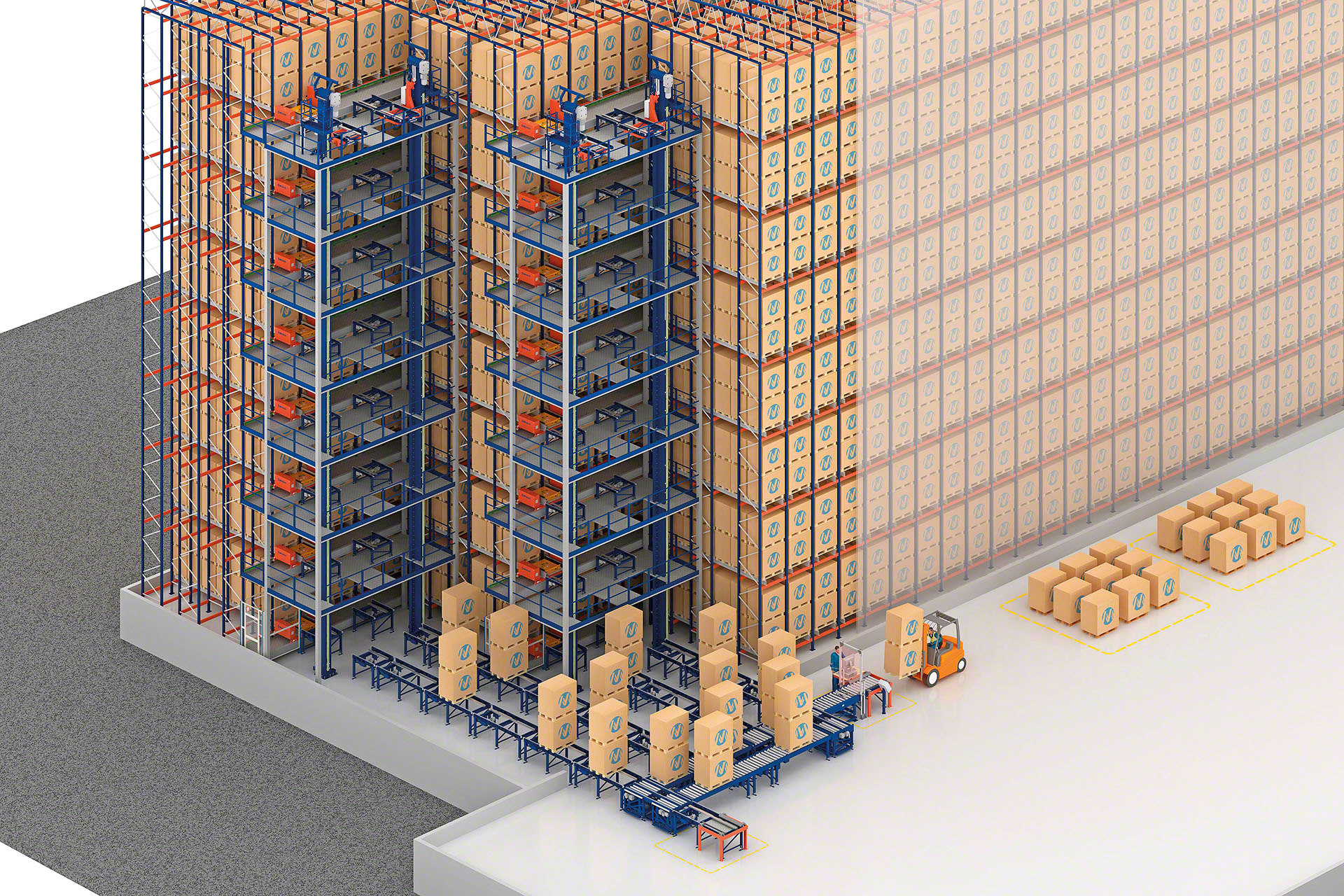

  • Pallet Shuttle automático com lançadeira

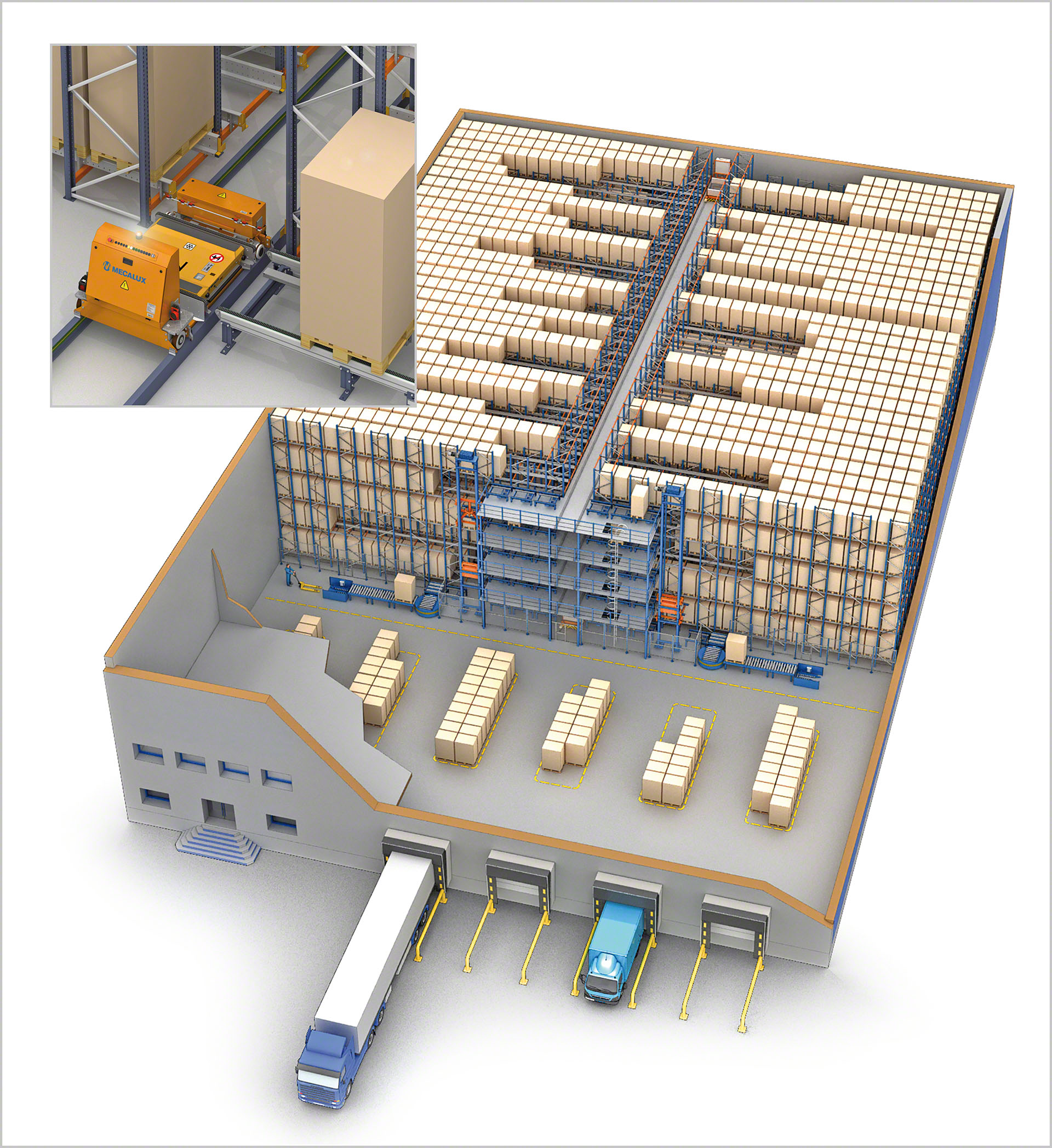

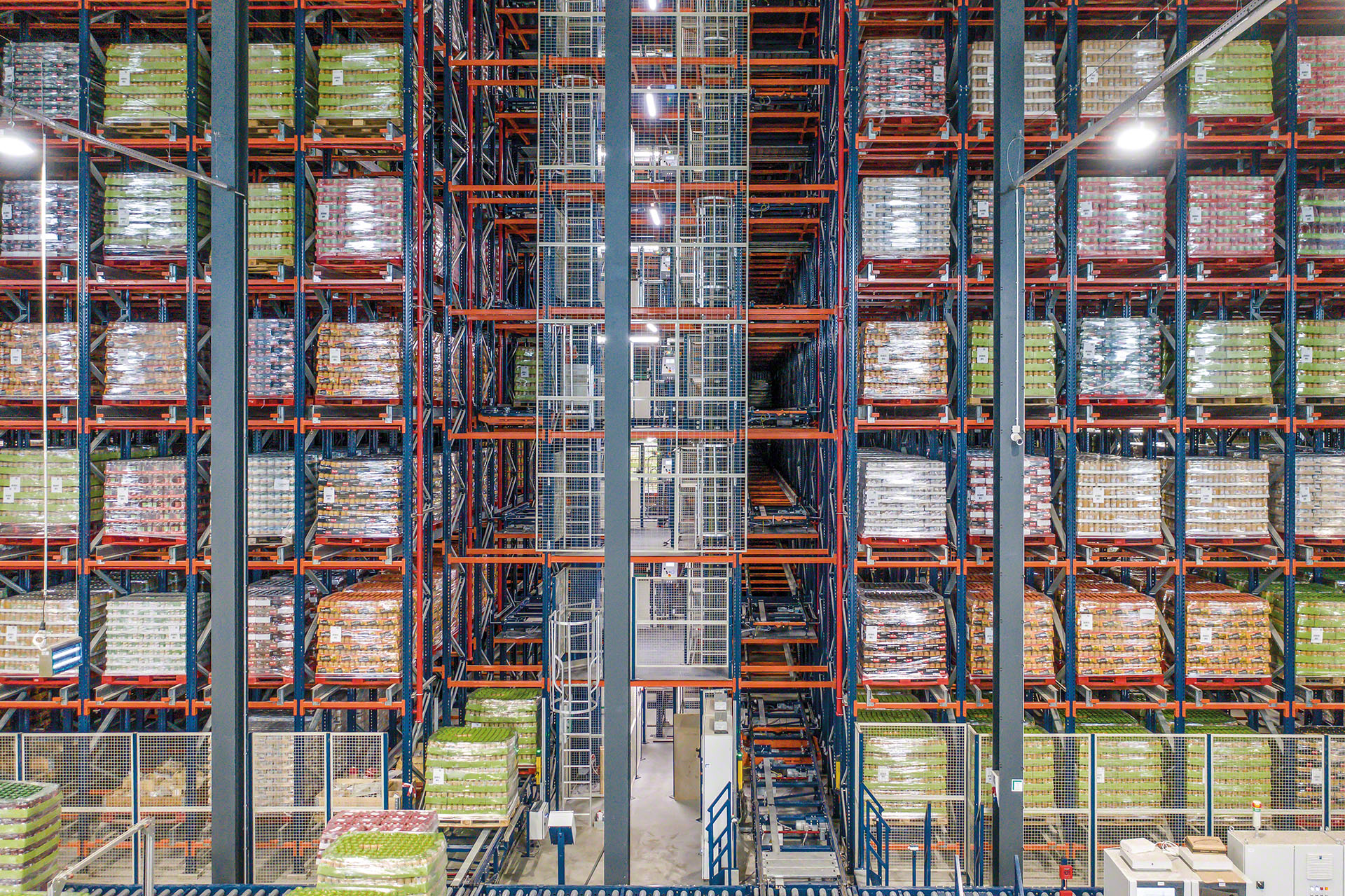

    Nessa solução é instalada uma estrutura em forma de passarela com carril guia para permitir o movimento de uma lançadeira por cada nível. Tal como ocorre com os transelevadores, costumam ser instalados dois blocos de estantes de armazenamento compacto, uma em cada lado do corredor de trabalho.

    A lançadeira é um transportador não contínuo de paletes que circula sobre carris em linha reta transferindo a mercadoria de um ponto a outro do armazém. Incorpora, por sua vez, outro elemento de transporte a bordo onde se localiza o Pallet Shuttle com correntes de arrasto para paletes. Para comunicar os diferentes níveis que compõem a instalação são utilizados elevadores que realizam os movimentos em altura.

    Todo a gestão e controle automático, com os critérios de funcionamento, localização, atribuição, processamento, etc., são efetuados através do Sistema de Gestão de Armazém Easy WMS.

    Nas instalações com lançadeiras, o número de movimentos ou de ciclos/hora é multiplicado pelo número de níveis disponíveis no armazém. É o sistema de armazenagem compacto mais eficiente quando é necessário combinar uma alta capacidade com um elevado número de movimentos.

Início

Dados técnicos

Largura da palete 1.200 mm
Profundidade da palete 800 / 1.000 / 1.200 mm
Capacidade da carga Até 1.500 kg
Rodas 8
Velocidade de translação sem carga Ambiente: 110 m/min / Frio: 76 m/min
Velocidade de translação com carga 70 m/min
Tempo de elevação 2 s
Temperatura de trabalho Ambiente: de 5 a 45 ºC / Frio: de -30 a 5 ºC
Bateria Supercapacitadores
Início

Galeria

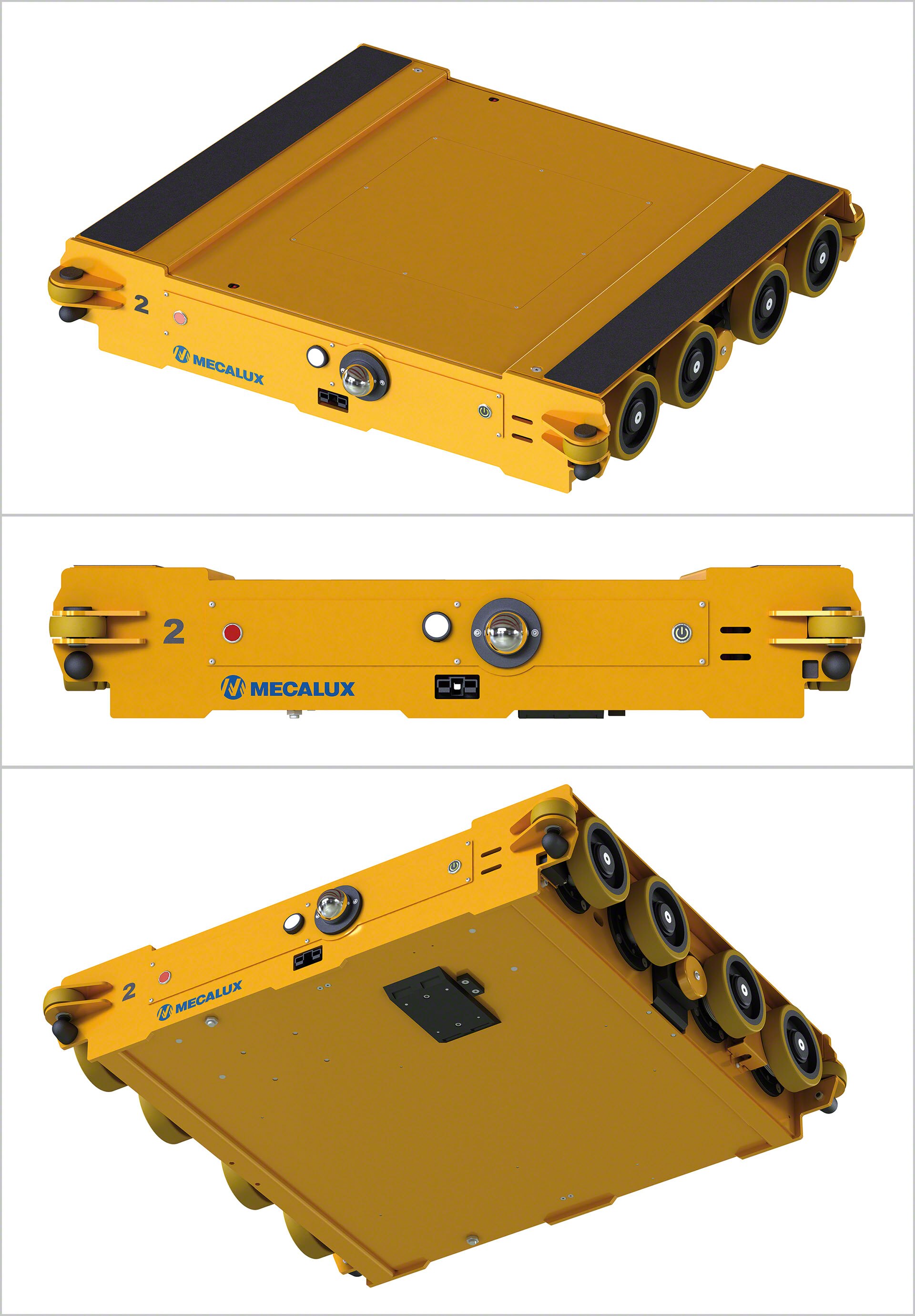

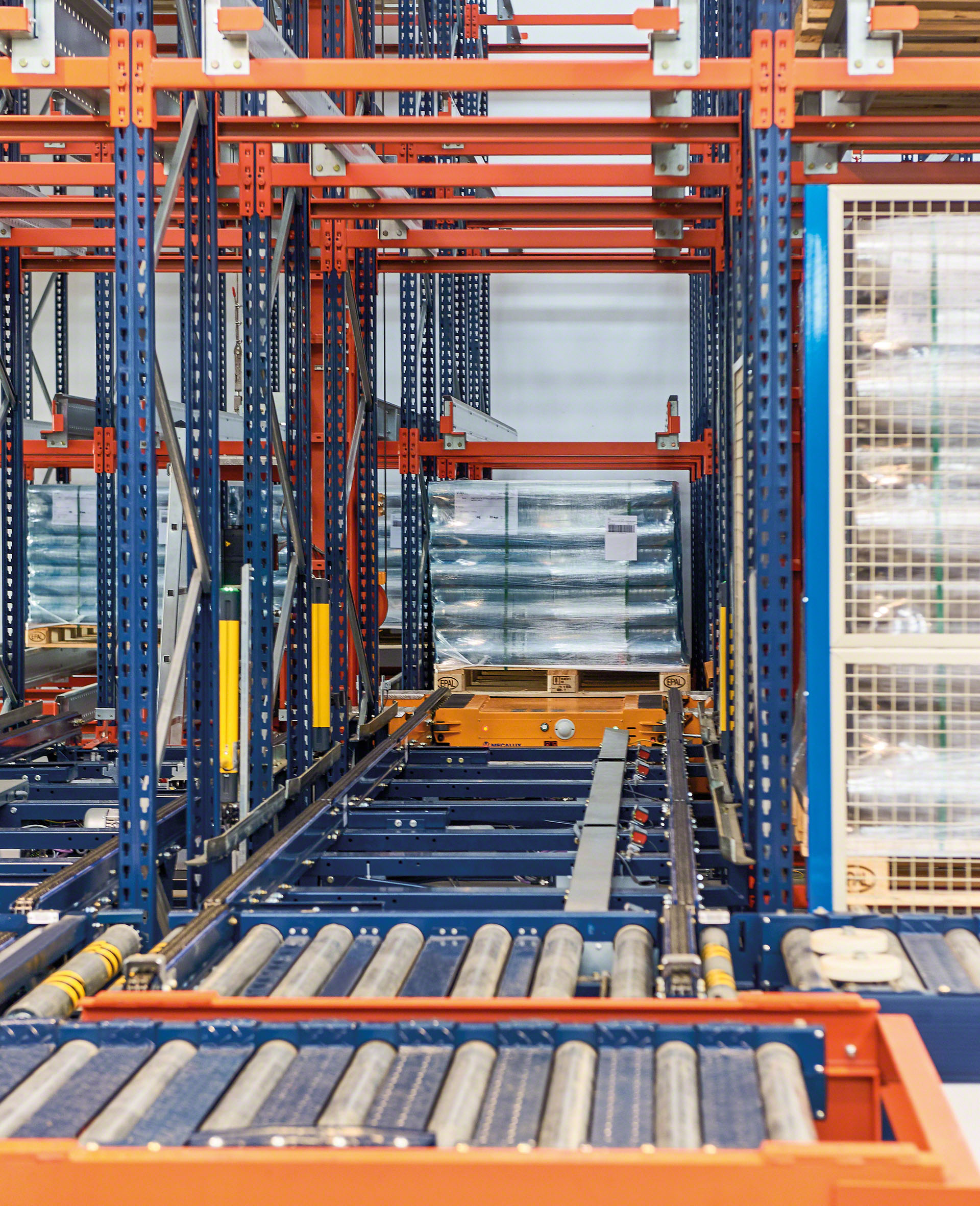

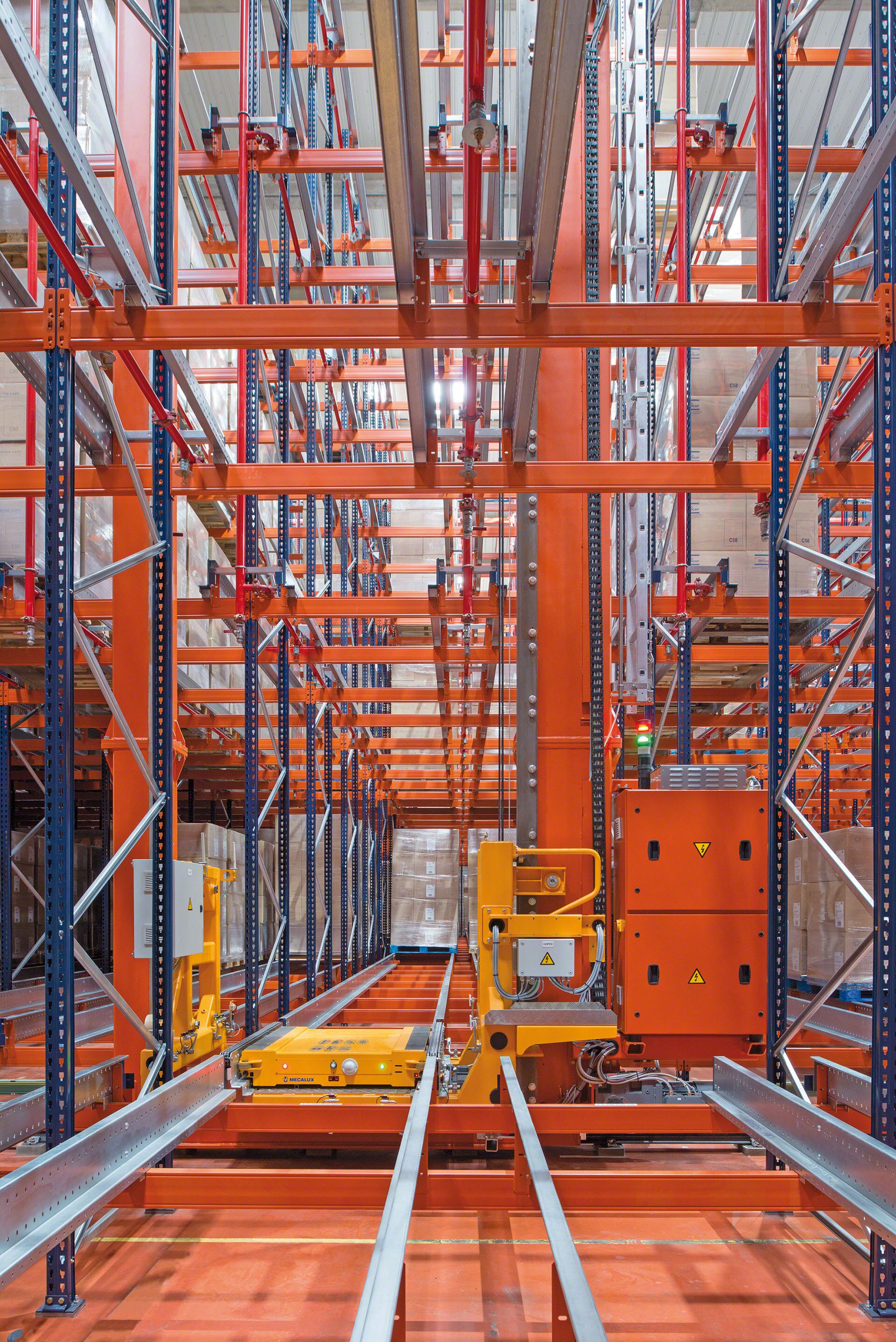

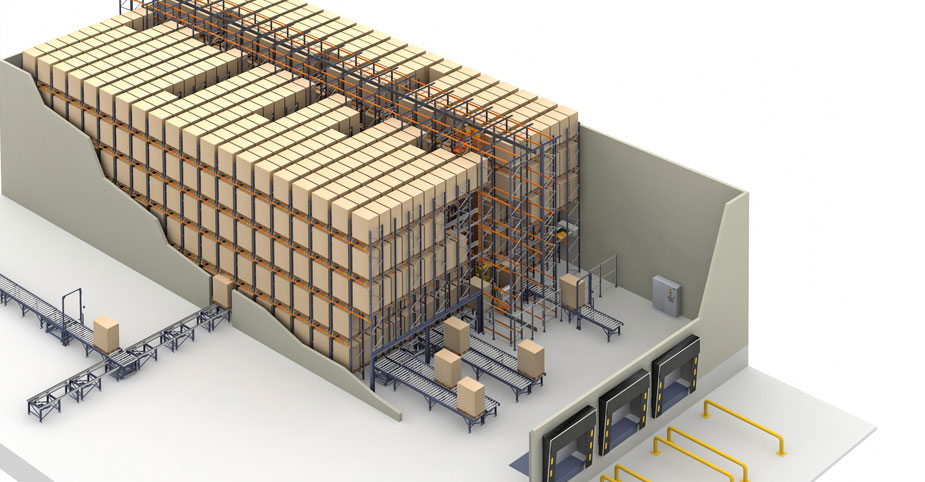

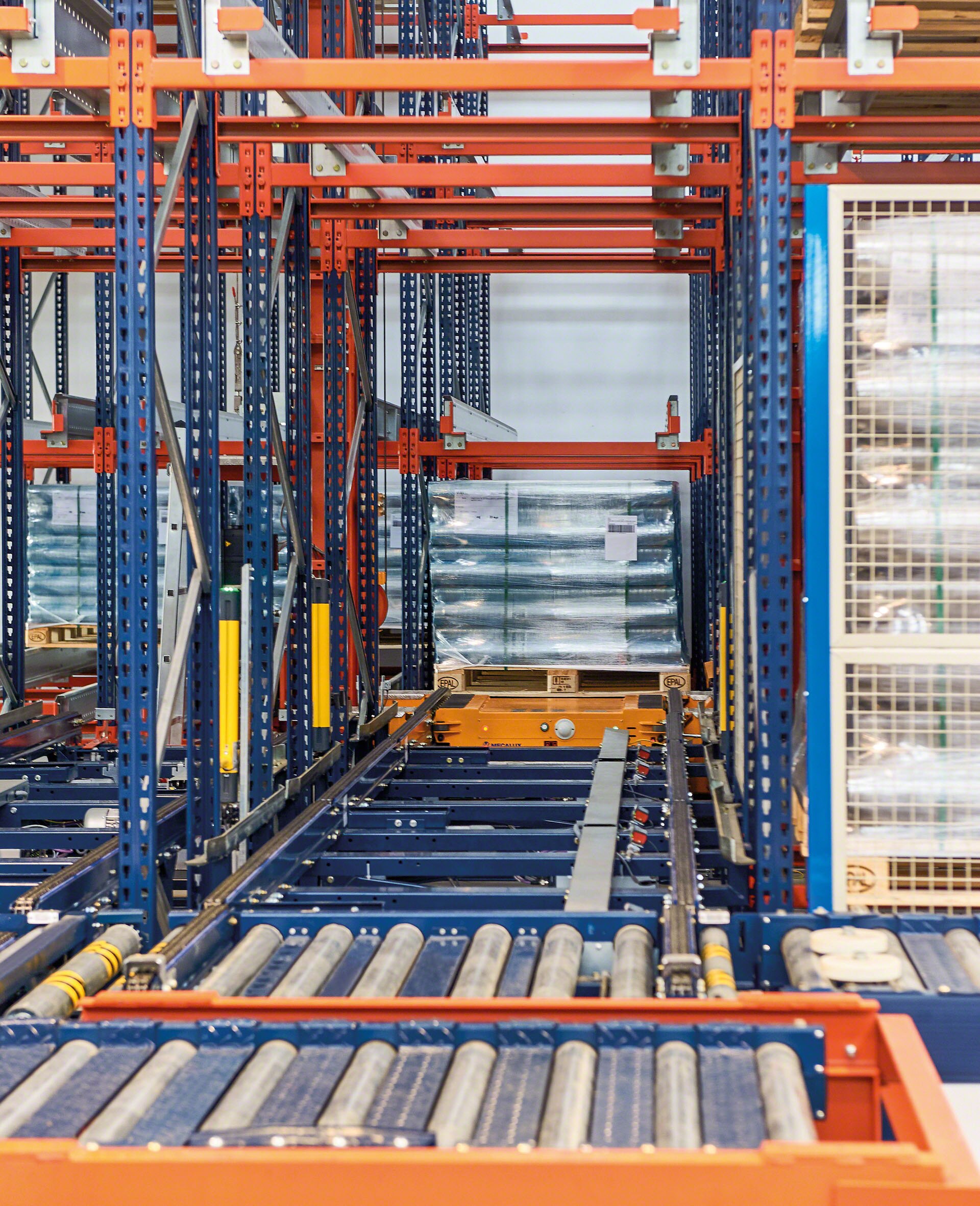

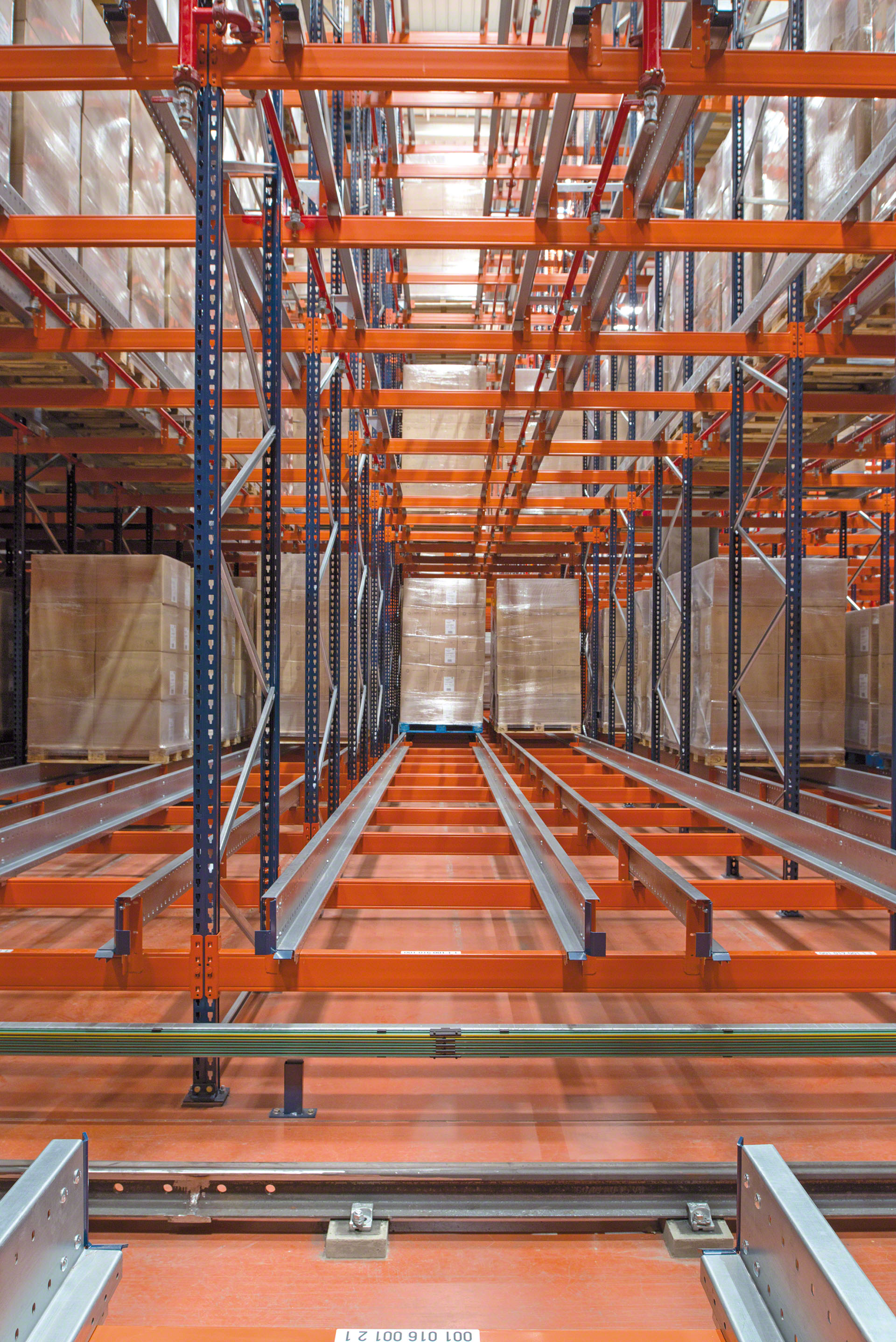

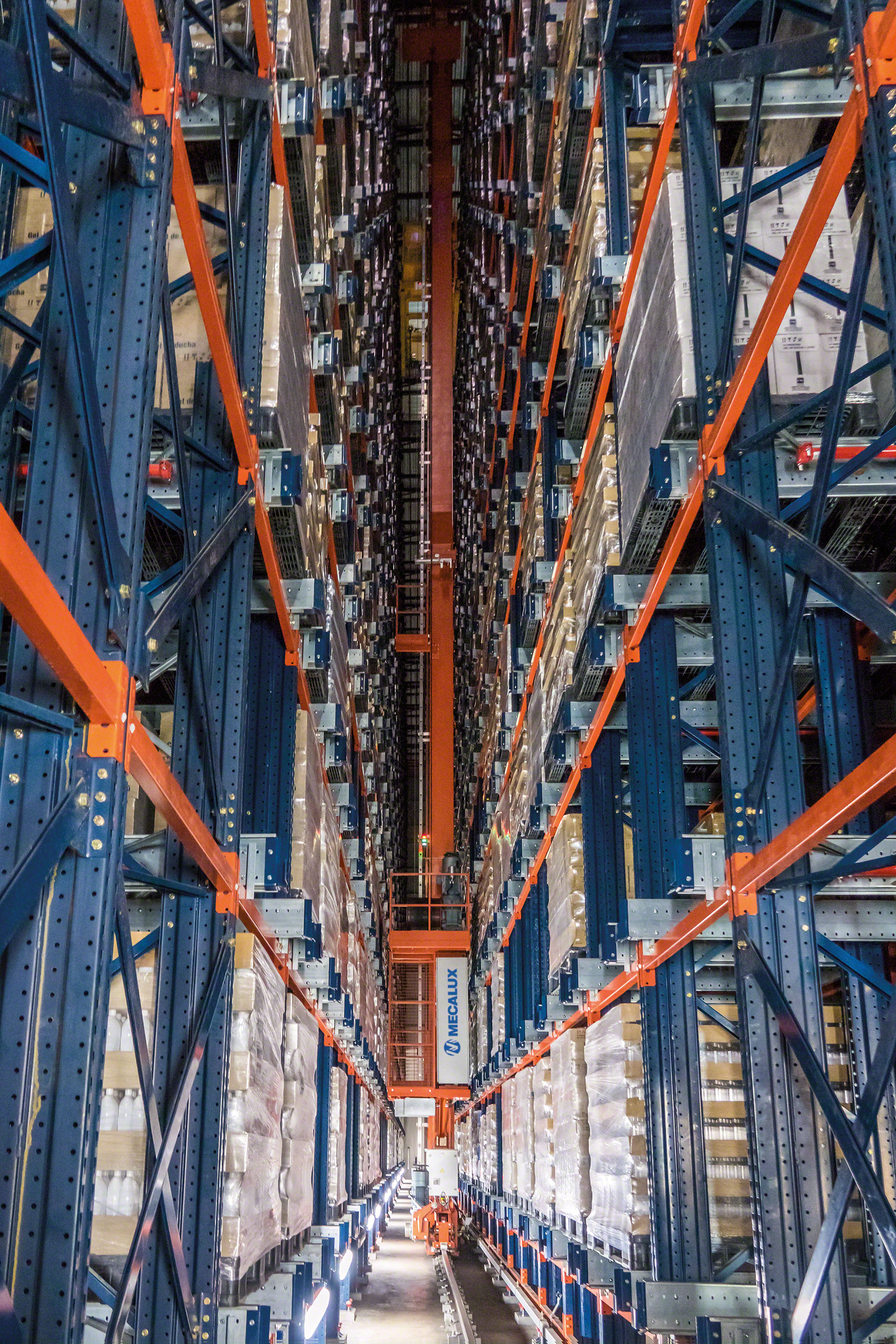

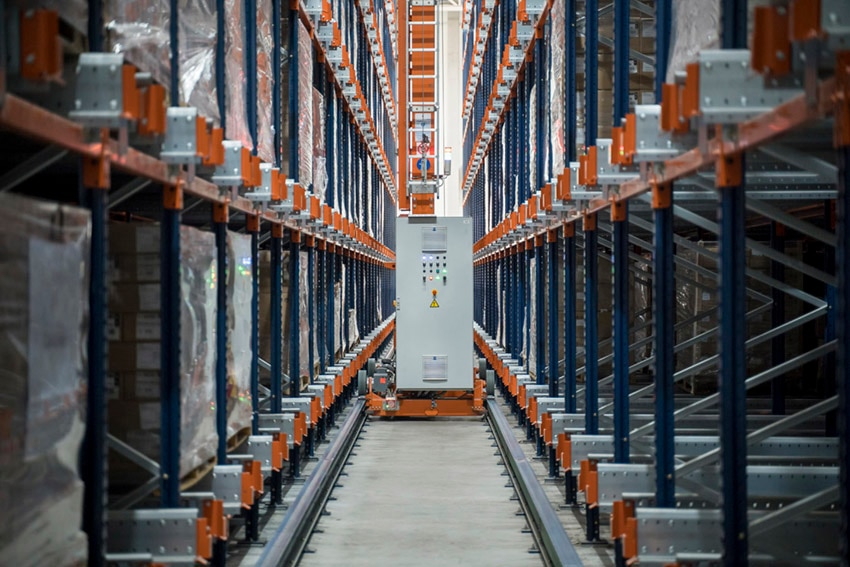

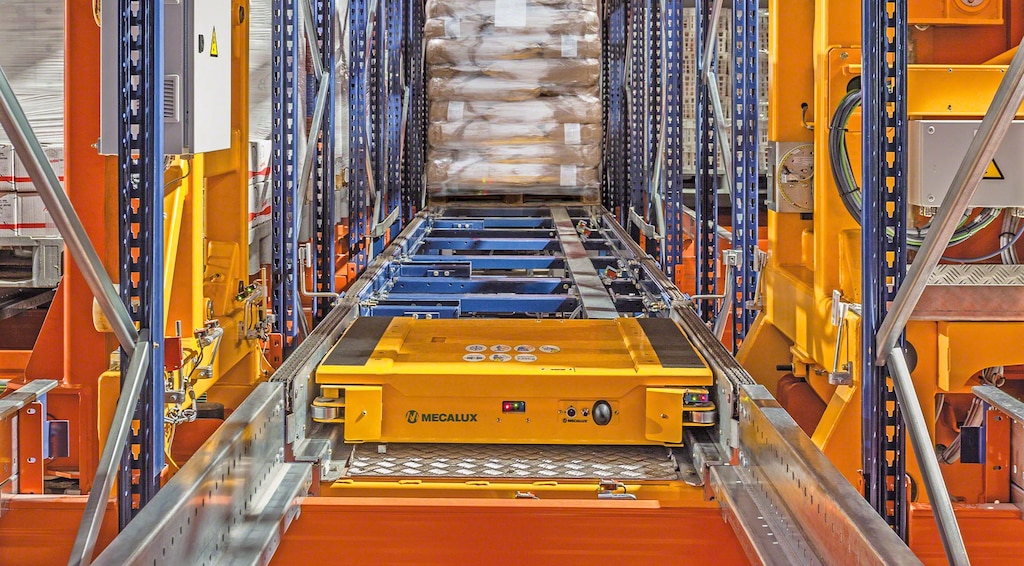

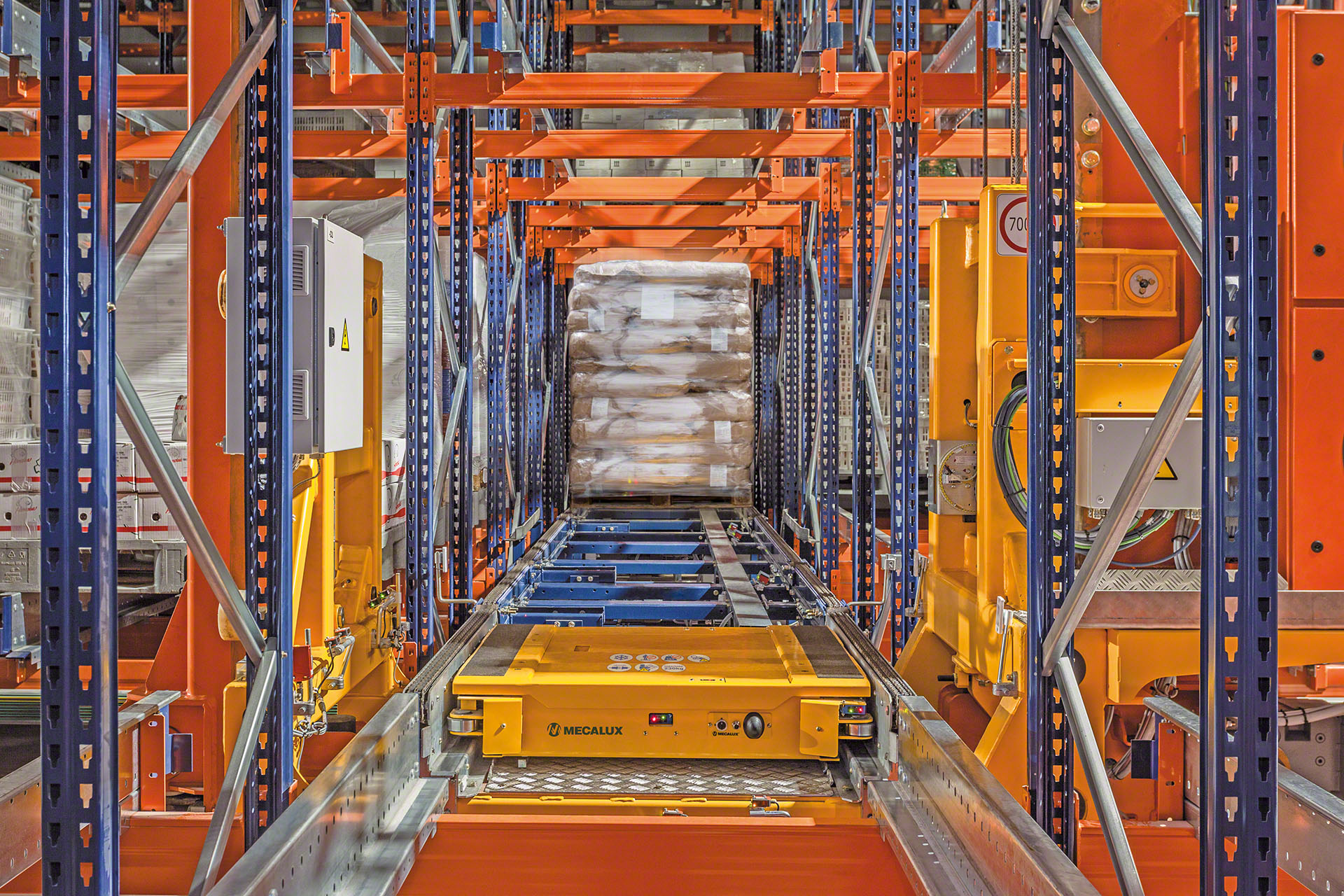

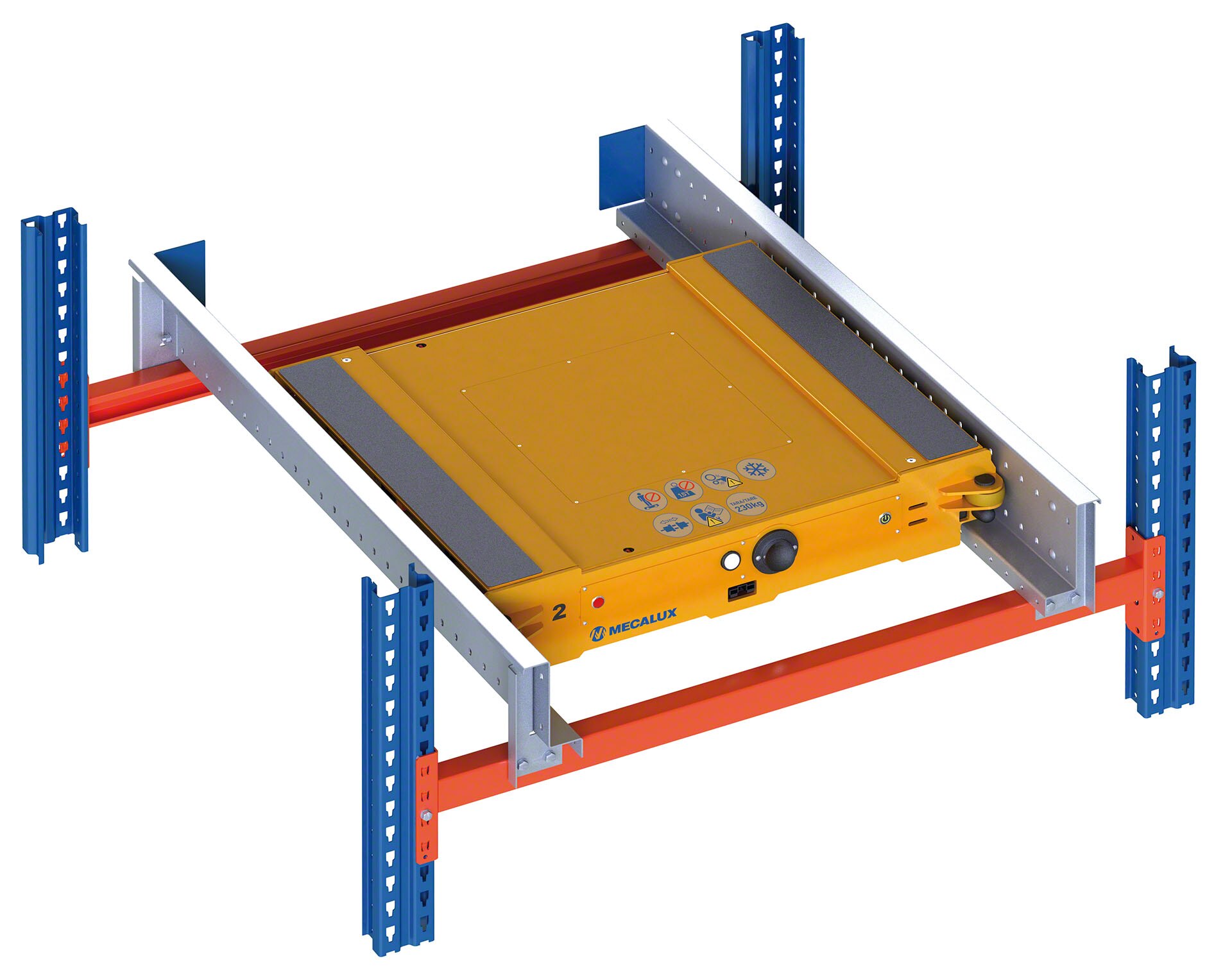

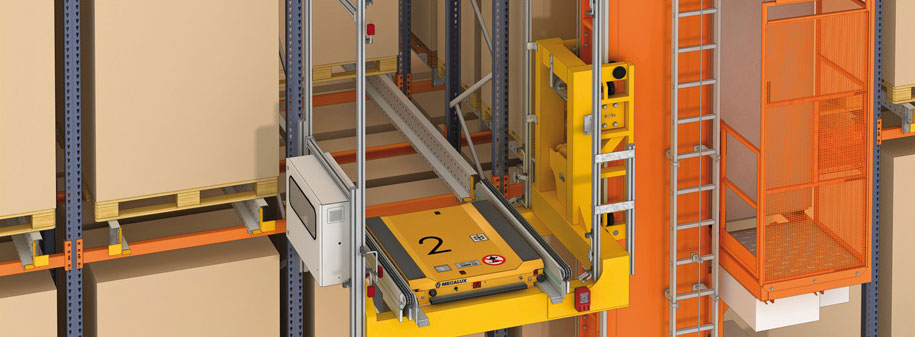

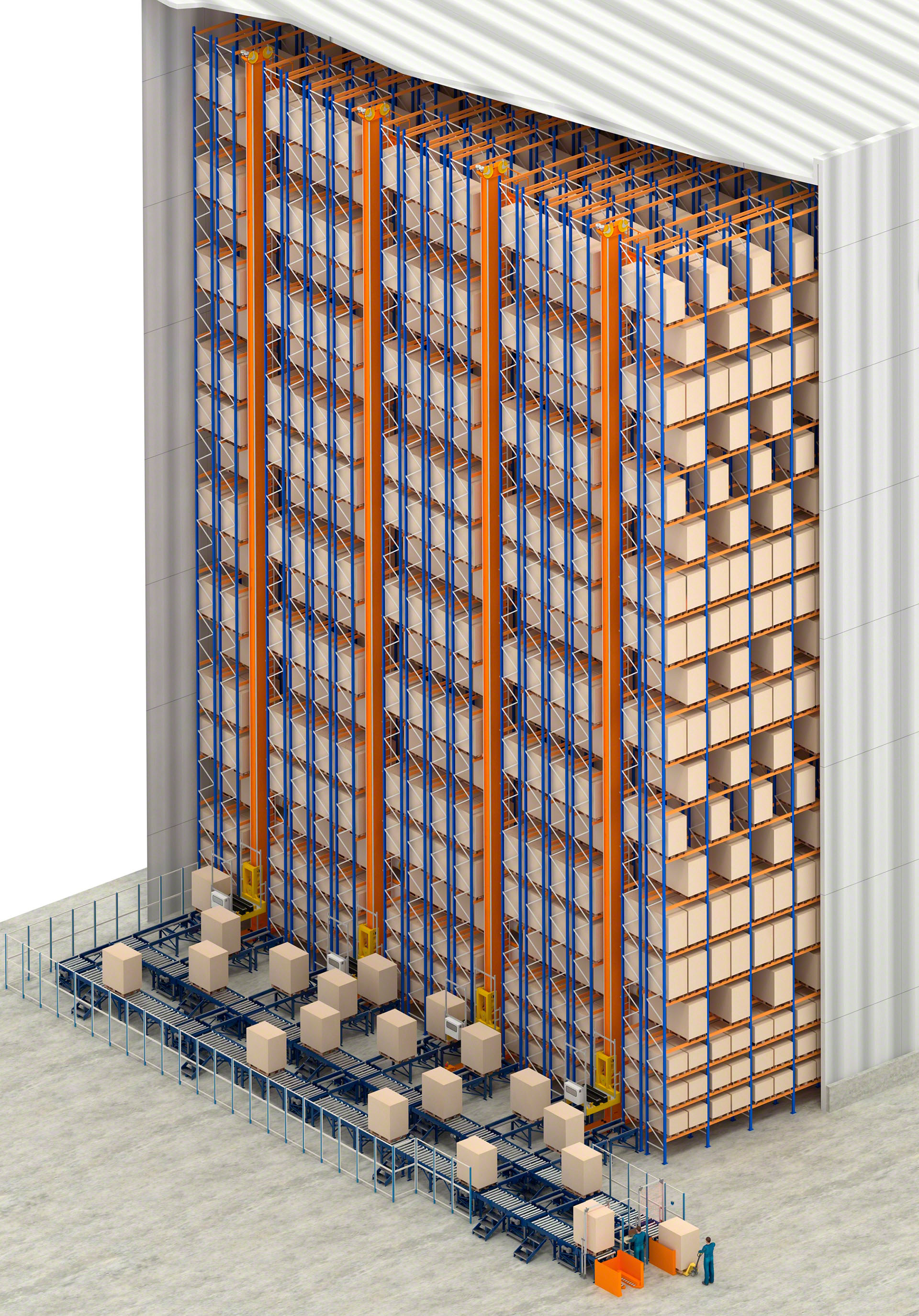

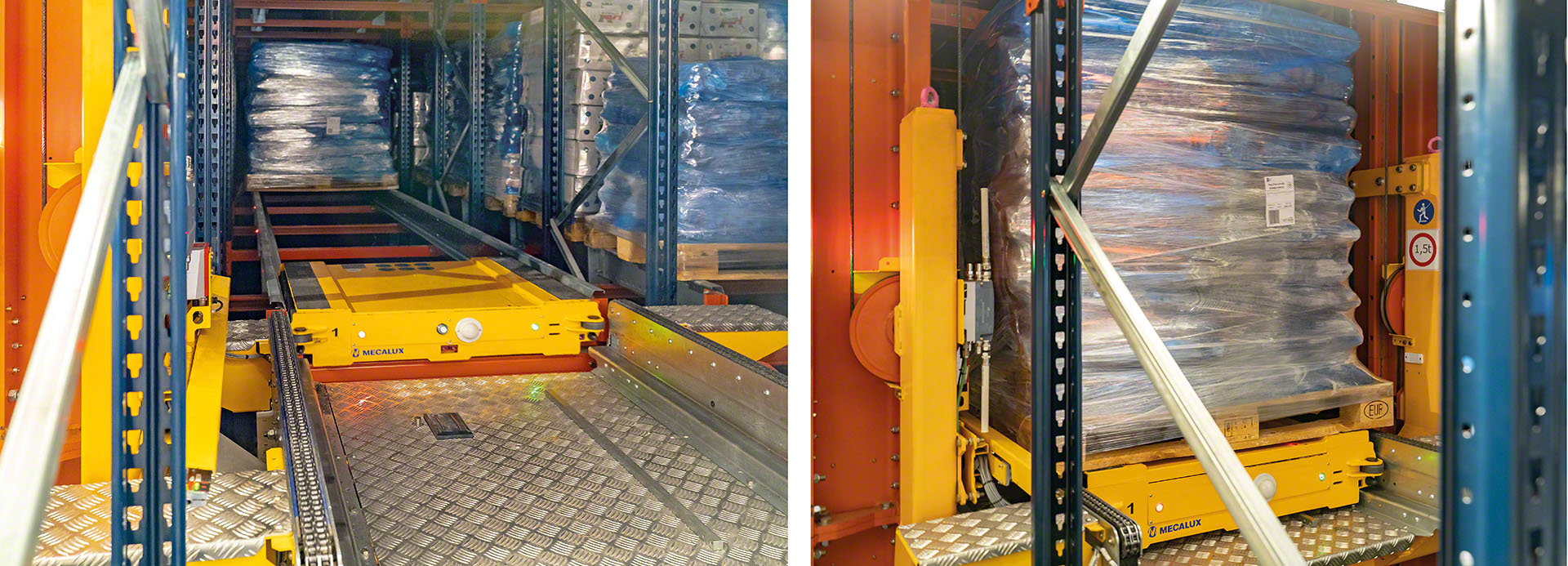

O Pallet Shuttle automático garante a máxima eficiência nos sistemas de armazenagem compactos O carro satélite é colocado nos canais de armazenamento para compactar os paletes Graças à ajuda de um transelevador, o APS pode operar em diferentes alturas Em armazéns automáticos, o APS é o sistema ideal para automatizar a carga e descarga de paletes O sistema Pallet Shuttle garante o aproveitamento máximo do espaço em estantes de grande altura O APS é posicionado em um canal de armazenamento e coloca os paletes na localização mais próxima para serem descarregados Este robô garante aproveitar a capacidade das estantes de até 40 m de profundidade Os carros automáticos podem suportar uma carga máxima de até 1.500 kg Os carros elétricos incorporam baterias de lítio que evitam o uso de cabos Os carros satélites automáticos possuem componentes de segurança, tais como centralizadores de paletes ou batentes de percurso, entre outros A manutenção do sistema Pallet Shuttle com transelevador é simples graças ao seu armário elétrico O SGA da Mecalux, EASY WMS, administra as tarefas do Pallet Shuttle automático Em armazéns de pouca rotatividade não é necessário ter um carro por cada nível, basta ter um elevador específico para localizá-los de acordo com as necessidades Os carros automáticos tendem a estar ligados a outros sistemas de transporte automáticos como os transportadores O canal de armazenamento deve ser adaptado para que o Pallet Shuttle possa ser colocado em cada carril O carro automático possui múltiplos componentes de segurança como leitor óptico ou detector de paletes A combinação de transelevador e APS maximiza a capacidade de armazenamento, pois apenas exige um corredor de pequenas dimensões Dois transelevadores com carros automáticos, junto ao EASY WMS, garantem uma completa automatização do armazém, inclusive em casos de muita rotatividade O transelevador é o responsável por guiar o carro automático para o canal de armazenamento onde está localizada a mercadoria O sistema Pallet Shuttle automático pode ser adaptado para armazéns de pouca altura A união de transelevador e APS otimiza a capacidade de armazenamento em instalações de grande altura O carro satélite automático pode ser adaptado para paletes com diferentes unidades de carga O sistema Pallet Shuttle com transelevador é eficaz para produtos de diferentes setores e indústrias Nas estantes compactas com Pallet Shuttle o nível inferior pode ser destinado ao picking dinâmico a fim de aproveitar o espaço do armazém A combinação entre lançadeira e APS garante uma grande capacidade de armazenamento e um alto número de ciclos Os sistemas automáticos como APS são ideais para câmaras frias, pois são plenamente resistentes a condições ambientais extremas Combinar sistemas automáticos com uma estrutura autoportante otimiza a capacidade da instalação de armazenagem A lançadeira coloca o APS no carril para que ordene os paletes com apenas uma ação A lançadeira é a encarregada de colocar o carro automático em cada um dos corredores de armazenamento Habitualmente são utilizados elevadores para carros automáticos a fim de automatizar os processos sem necessidade de ter um transelevador A lançadeira possui o seu próprio piso de manutenção garantindo a segurança e o funcionamento do sistema As lançadeiras funcionam de forma autónoma entre si, o que acelera o fluxo de mercadorias no armazém Os sistemas de armazenagem de APS com lançadeira estão dotados de elementos de segurança para que os operadores controlem adequadamente o funcionamento das operações O sistema de carro satélite possui múltiplos elementos de segurança, tal como plataformas de acesso A instalação de um sistema APS pode otimizar armazéns de pouca altura Pallet Shuttle automático Os Pallet Shuttle automáticos garantem a redução de custos energéticos em armazéns com câmaras frias Mediante um corredor com lançadeira, o carro automático pode operar em diferentes módulos do mesmo armazém O sistema de Pallet Shuttle pode ser combinado com veículos AGV para conseguir a automatização completa do armazém
