Componentes de uma estante: além de bastidores e vigas

12 nov 2024

Uma estante é formada por inúmeros componentes que formam a sua estrutura e garantem o armazenamento da carga. Neste artigo veremos quais são os principais e a sua função. Tomaremos como referência uma estante de paletização convencional devido à sua extensa variedade de componentes. No entanto, elementos estruturais como as vigas, os bastidores ou as travessas estão presentes em qualquer estante metálica.

Numa estante industrial os componentes podem estar divididos entre elementos de fixação (pilares, vigas ou bastidores) e acessórios. Esses acessórios, por sua vez, podem ser classificados entre os que adaptam a estrutura à carga (prateleiras especiais, suportes para bidões) ou os que reforçam a sua segurança (redes anti queda, sistemas de bloqueio…) e os da instalação (placas de nivelamento, porta-etiquetas…). O seguinte gráfico ilustra de forma global os componentes que formam cada parte de uma estante. Mais abaixo, explicamos detalhadamente cada um desses componentes.

Os diferentes elementos de uma estante industrial garantem a sua segurança, a sua estabilidade e a capacidade de carga
Os diferentes elementos de uma estante industrial garantem a sua segurança, a sua estabilidade e capacidade de carga

Componentes básicos de uma estante industrial

Os principais componentes de uma estante metálica são:

Pilares

Componentes metálicos que formam a estrutura vertical do bastidor da estante. Existem inúmeros modelos de pilares que se adaptam a diferentes tipos de cargas, pesos e tamanhos. Cada um dos pilares possui um pé de bastidor para fixar a estrutura ao solo do armazém.

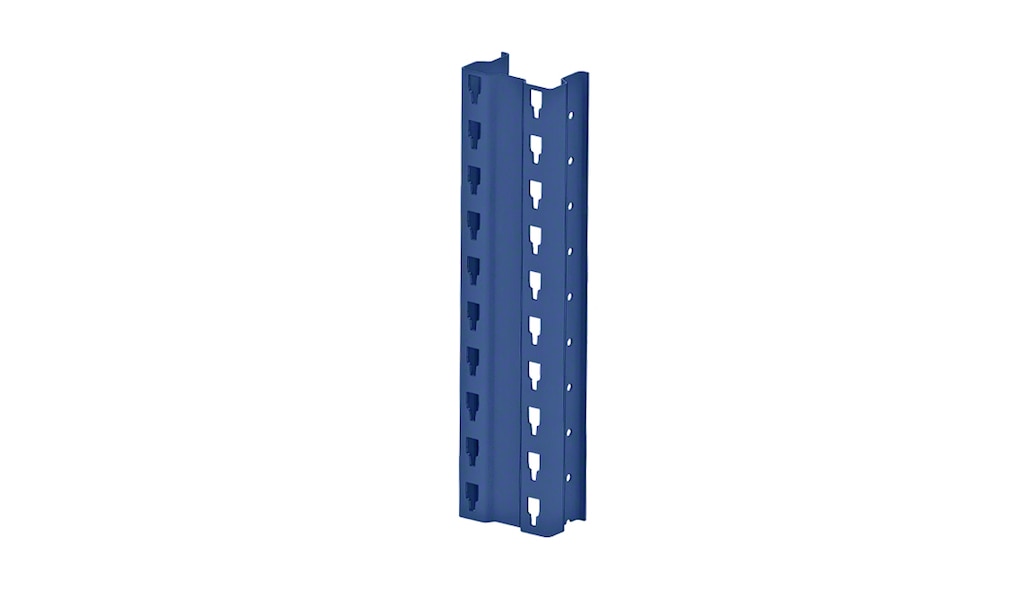

Os pilares são as peças metálicas que formam o suporte vertical de um bastidor
Os pilares são as peças metálicas que formam o suporte vertical de um bastidor

Diagonais

Perfis metálicos que unem em diagonal os pilares para constituir a estrutura de um bastidor. As diagonais reforçam a capacidade de carga dos pilares e, portanto, garantem a estabilidade da estante metálica.

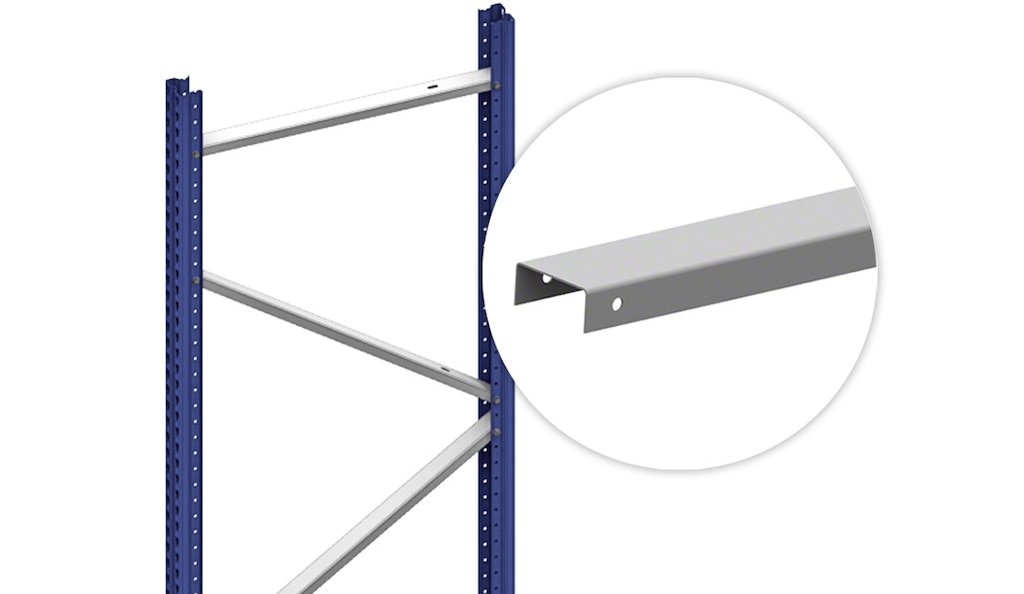

As diagonais são perfis que se unem aos pilares para criar a estrutura do bastidor
As diagonais são perfis que se unem aos pilares para criar a estrutura do bastidor

Bastidores

Estrutura metálica de suporte vertical da estante composta por dois pilares além de elementos diagonais, pés e acessórios correspondentes.

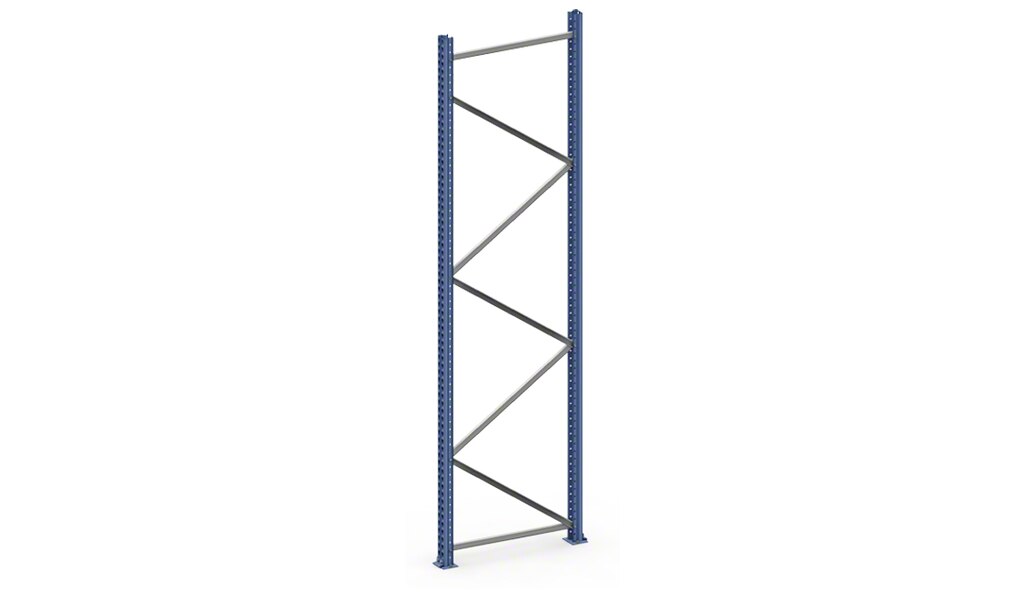

Os bastidores são os componentes que garantem a verticalidade das estantes metálicas
Os bastidores são os componentes que garantem a verticalidade das estantes metálicas

Vigas

Perfis metálicos horizontais que são fixados diretamente nos bastidores. Neles são depositadas as paletes ou apoiadas as prateleiras onde a mercadoria é armazenada. Em instalações com carga paletizada, pode ser incluído adicionalmente um batente de palete para evitar que a mercadoria possa cair da estrutura.

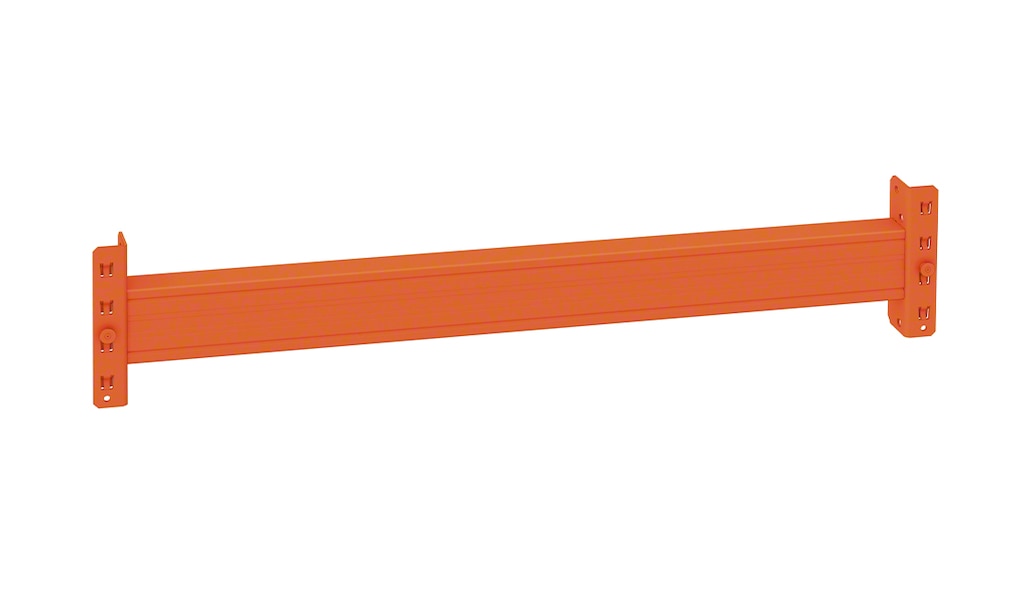

As vigas são o componente da estante responsável pela rigidização horizontal da estrutura
As vigas são o componente da estante responsável pela rigidização horizontal da estrutura

Prateleiras

As prateleiras são componentes da estante que se apoiam nas vigas para armazenar a carga. As prateleiras podem ser rede, de madeira ou metálico galvanizado de acordo com o tipo de mercadoria.

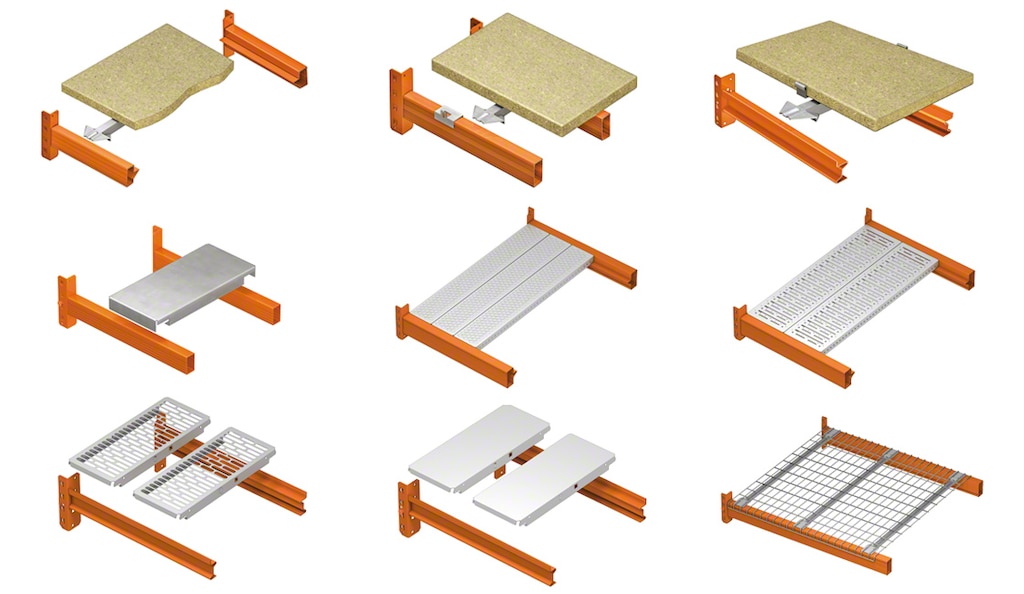

As prateleiras são os componentes onde a mercadoria é depositada
As prateleiras são os componentes onde a mercadoria é depositada

Travessas

Perfis metálicos posicionados perpendicularmente à viga para reforçar a estabilidade da mercadoria. Esse componente da estante facilita o armazenamento das europaletes pelo lado largo e evita eventuais quedas de paletes caso uma guia ou taco quebre.

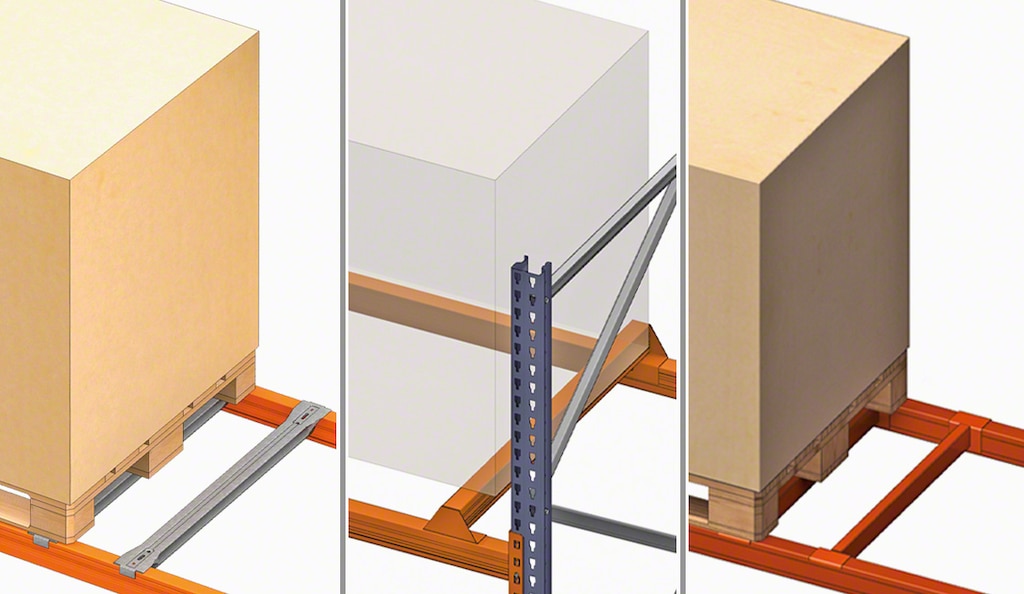

As travessas são elementos que se unem à viga para garantir a estabilidade da mercadoria quando se opera com paletes pelo lado largo
As travessas são elementos que se unem à viga para garantir a estabilidade da mercadoria quando se opera com paletes pelo lado largo

Atirantados ou travamentos

Trata-se de perfis metálicos que são colocados nos bastidores para reforçar a capacidade de carga da estante. Cada perfil possui um tensor que lhe confere a rigidez necessária.

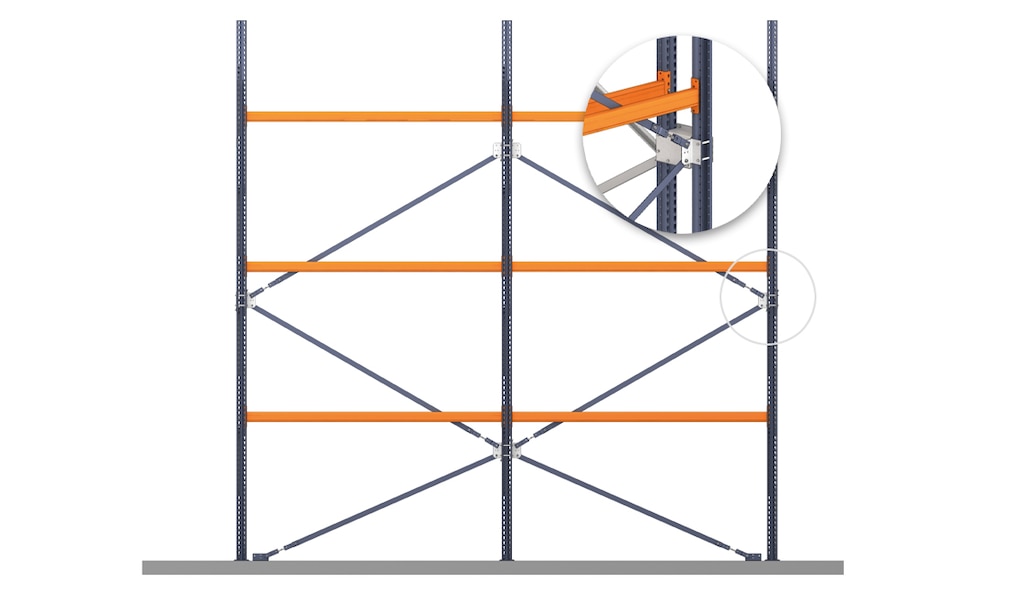

Os atirantados ou travamentos são perfis metálicos que são colocados nos bastidores para reforçar a estrutura
Os atirantados ou travamentos são perfis metálicos que são colocados nos bastidores para reforçar a estrutura

Placas de nivelamento

Os pilares que são colocados nos pavimentos irregulares podem ter placas de nivelamento, um componente metálico que garante que a estante mantenha o seu centro de gravidade.

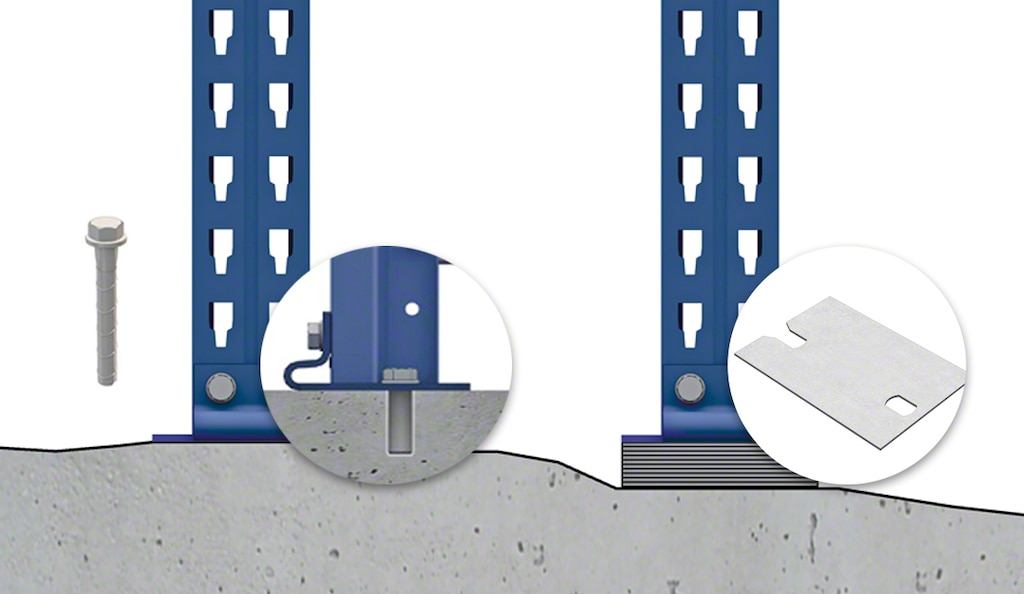

Com as placas de nivelamento a estante fica perfeitamente alinhada ao piso do armazém
Com as placas de nivelamento a estante fica perfeitamente alinhada ao piso do armazém

Sistema de bloqueio

Um grampo de segurança entre o pilar e a viga possui um sistema de bloqueio que impede que a viga possa ser extraída acidentalmente. Ao estar integrado no próprio grampo, é impossível extraí-lo sem desmontar a viga, o que reforça a segurança de toda a estrutura.

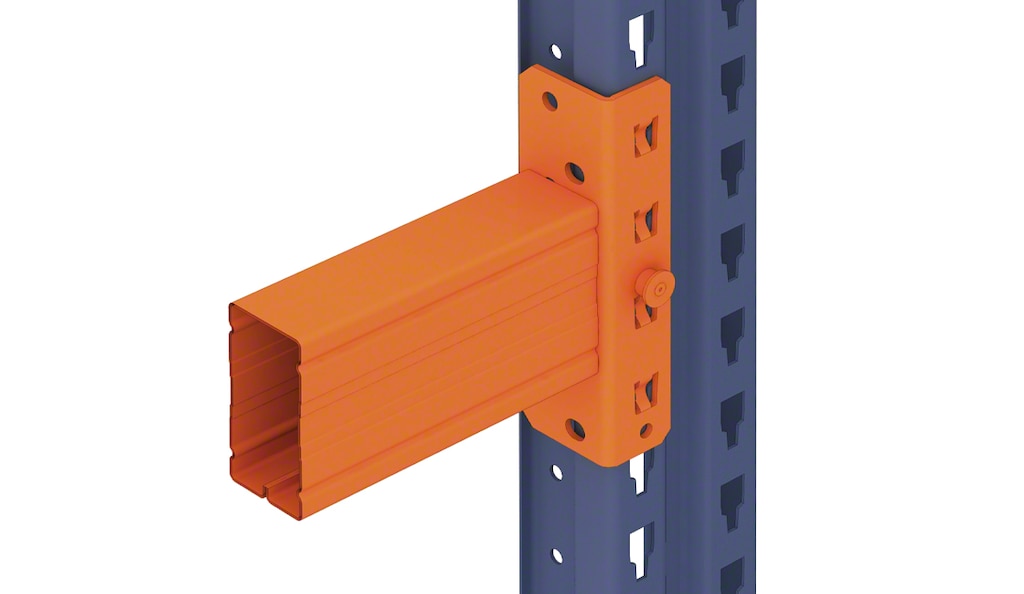

O sistema de travamento impede que a viga se solte do pilar
O sistema de travamento impede que a viga se solte do pilar

Distanciador

Também conhecido como união entre bastidores, este componente de aço une dois pilares de diferentes módulos de estantes.

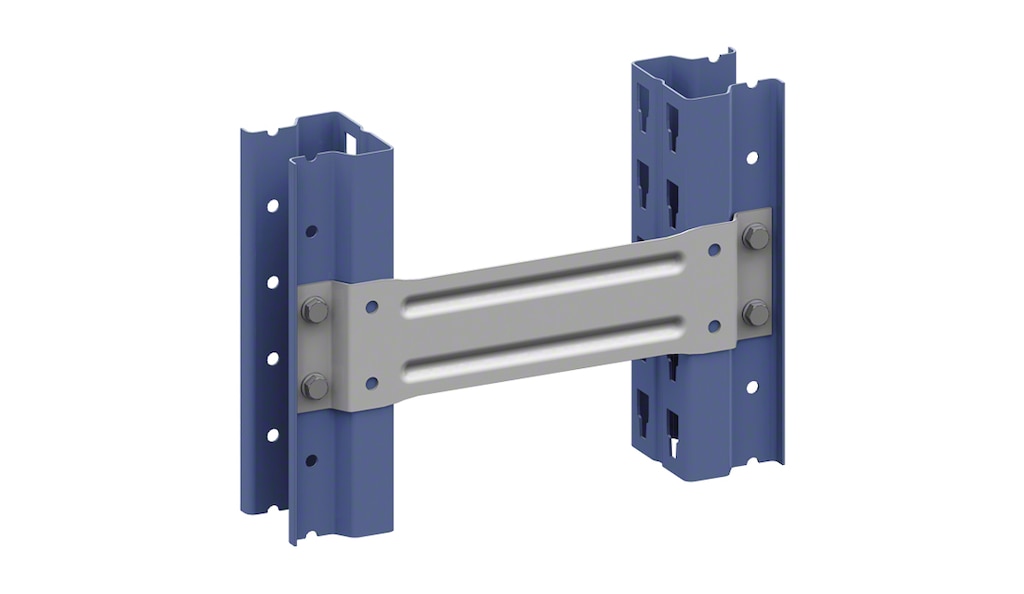

O distanciador é um perfil metálico que une dois pilares de diferentes bastidores para criar um módulo de estantes
O distanciador é um perfil metálico que une dois pilares de diferentes bastidores para criar um módulo de estantes

Tipos de prateleira

Quando se armazenam paletes, não há prateleiras, pois a mercadoria apoia-se diretamente nas vigas. No entanto, quando a mercadoria for de outro tipo, utiliza-se prateleiras para a colocar. Numa estante convencional podem ser instalados diferentes tipos de prateleira dependendo do tipo de mercadoria que vai ser armazenada:

Prateleiras galvanizadas

Prateleiras que encaixam diretamente nas vigas sem necessidade de incorporar qualquer elemento de fixação adicional à instalação. São adequadas para armazenar mercadoria de grandes dimensões devido à sua elevada capacidade de carga.

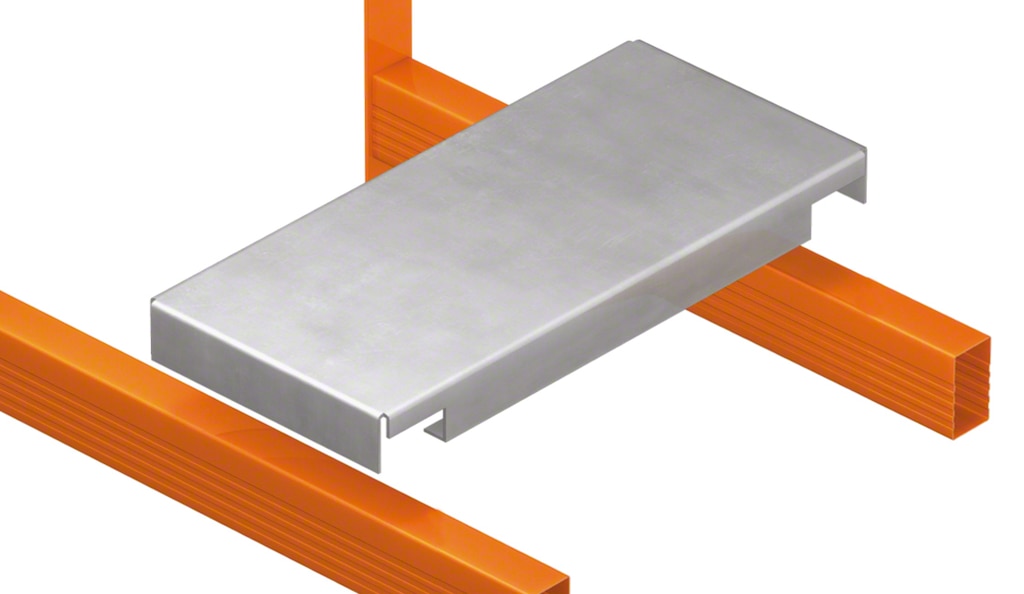

Os painéis galvanizados são adequados para armazenar cargas pesadas
Os painéis galvanizados são adequados para armazenar cargas pesadas

Prateleiras metálicas

Encaixadas diretamente em cada nível da estante, esses painéis servem normalmente para fazer picking em diferentes níveis. Esse tipo de prateleira está disponível em várias versões (ranhurada, estriada ou perfurada) dependendo da necessidade de circulação de ar do produto armazenado.

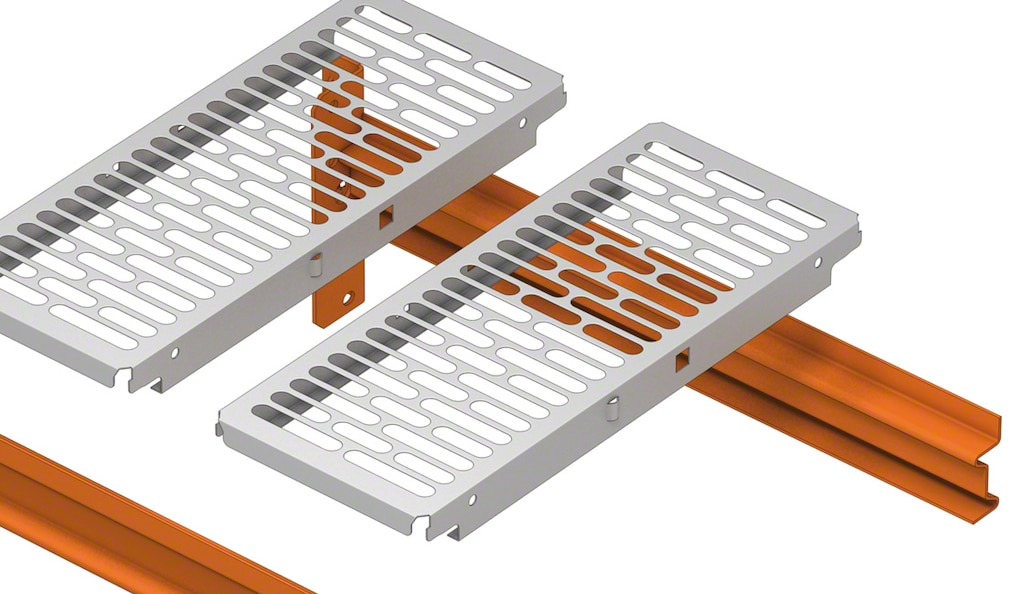

As prateleiras metálicas são perfeitas para fazer picking em diferentes níveis
As prateleiras metálicas são perfeitas para fazer picking em diferentes níveis

Prateleiras de rede

Painéis formados por uma rede eletrossoldada que, apoiados nas travessas, reforçam a rigidificação da estrutura. Garante que os sprinklers automáticos funcionem com eficiência ao permitir a circulação da água através da estante.

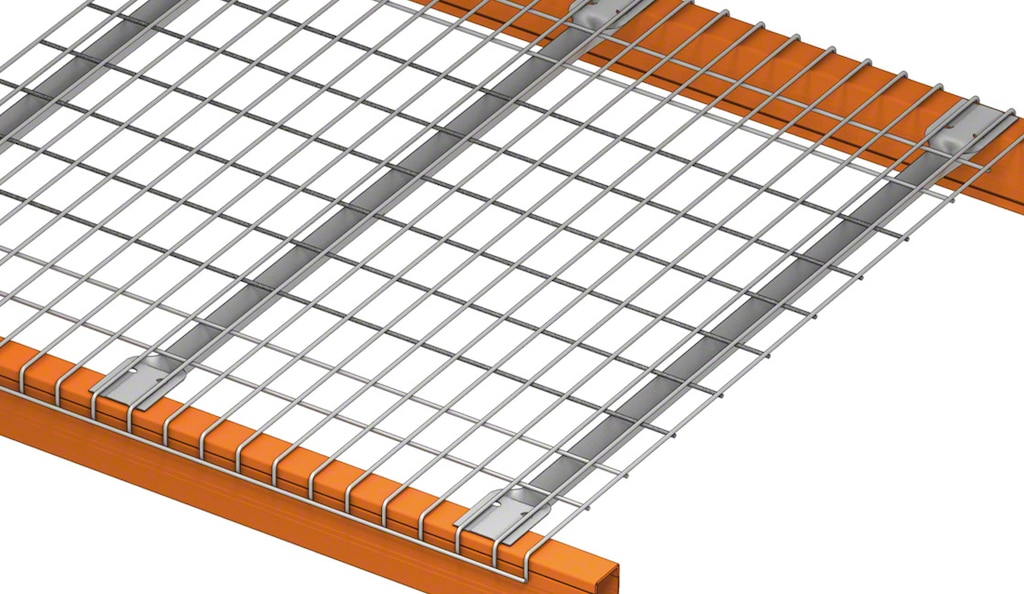

As prateleiras de rede garantem a circulação da água dentro da prateleira em caso de incêndio
As prateleiras de rede garantem a circulação da água dentro da prateleira em caso de incêndio

Prateleiras de madeira aglomerada

As prateleiras de madeira aglomerada são perfeitas para armazenar qualquer tipo de carga. Em função do tamanho e do peso da mercadoria, podem ser adicionadas travessas de madeira para reforçar a capacidade de carga da instalação.

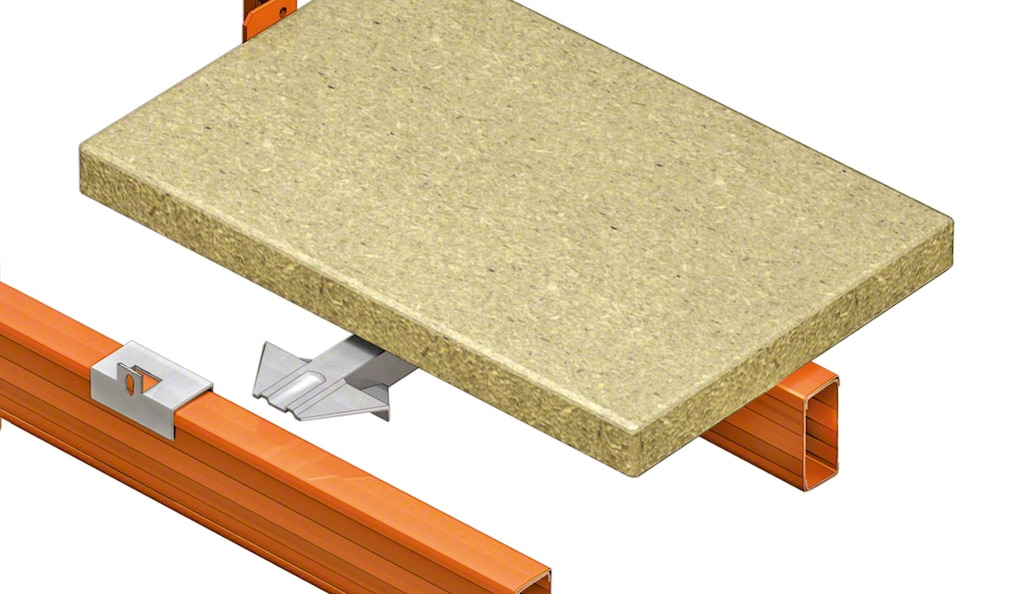

As prateleiras de madeira aglomerada são adequadas para armazenar qualquer tipo de carga
As prateleiras de madeira aglomerada são adequadas para armazenar qualquer tipo de carga

Acessórios de segurança numa prateleira

Entre os elementos de uma estante também destaca-se uma série de acessórios destinados para reforçar a segurança da mercadoria, da instalação ou, inclusive, do operador. Esses são os acessórios de segurança mais habituais:

Sistemas de proteção

As estantes metálicas incorporam proteções para evitar danos estruturais quando ocorrem impactos acidentais. Os elementos de segurança são:

  • Proteções laterais nas extremidades dos bastidores, onde são mais prováveis os golpes.
  • Proteção de pilar e bastidor para evitar danos na estrutura quando operam empilhadores na instalação.
  • Proteções de canto formadas por uma chapa dobrada que protege os pilares externos quando não é possível localizar diretamente as proteções do pilar.
  • Reforços de pilar, úteis quando não for necessária a proteção do pilar na base, mas sim a uma determinada altura.

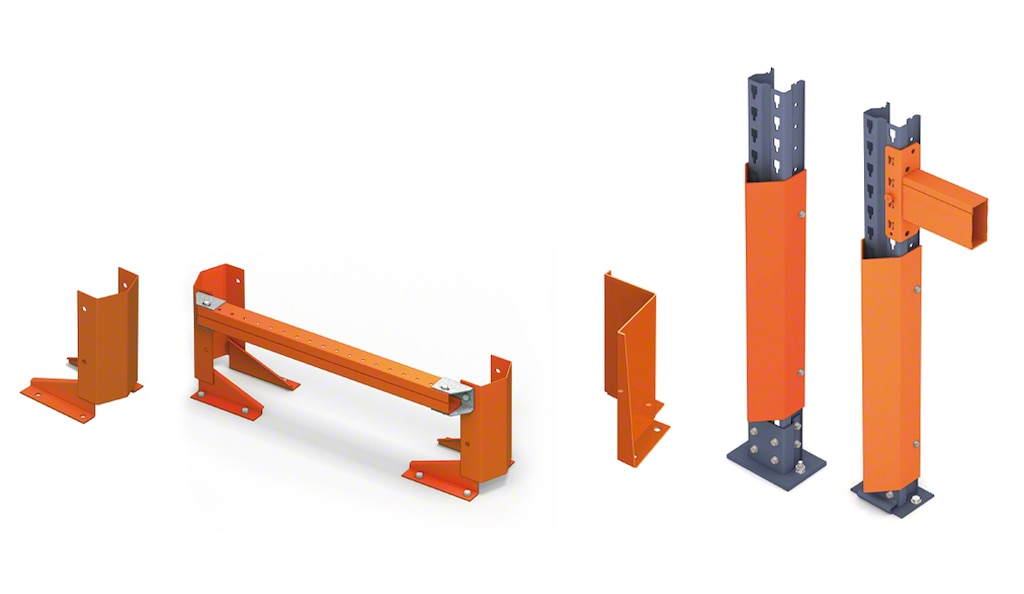

Os elementos estruturais da estante podem incorporar proteções que garantam a sua integridade em caso de golpes
Os elementos estruturais da estante podem incorporar proteções que garantam a sua integridade em caso de golpes

Rede anti queda

Elemento de segurança que é instalado na parte posterior da estante para evitar a queda acidental de mercadoria.

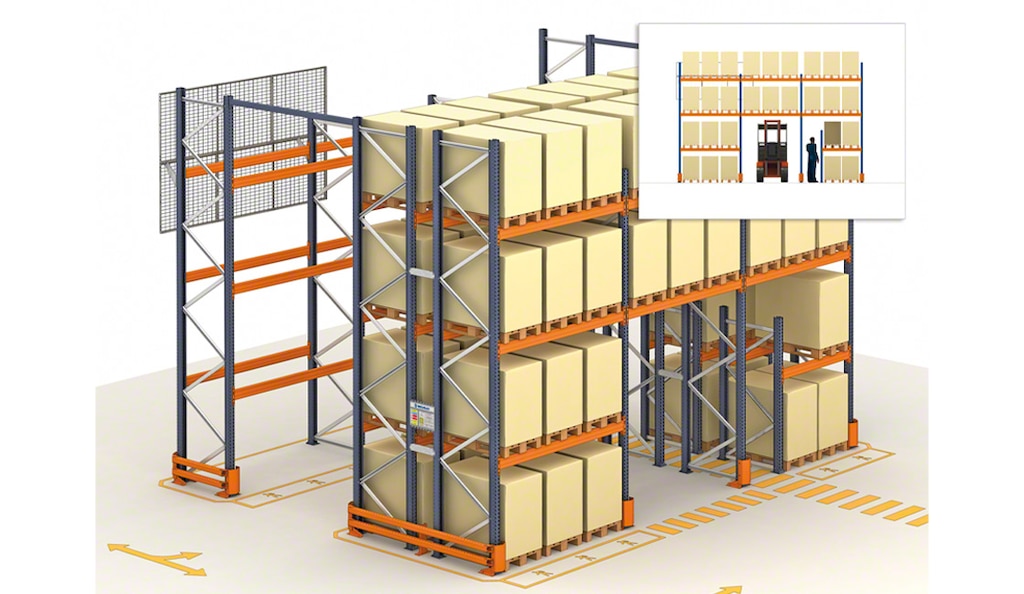

As redes de proteção são localizadas na parte posterior das estantes para evitar o desmoronamento da mercadoria
As redes de proteção são localizadas na parte posterior das estantes para evitar o desmoronamento da mercadoria

Adaptadores para cargas irregulares

As estantes metálicas possuem acessórios para adaptar a estrutura ao armazenamento de qualquer tipo de carga irregular. Esses são os mais relevantes:

Suporte de contentor

Peça metálica semelhante a uma travessa que se situa perpendicularmente sobre as vigas quando os contentores são armazenados. Para garantir a fixação da carga, são utilizados dois suportes por contentor, um à esquerda e o outro à direita da unidade de carga.

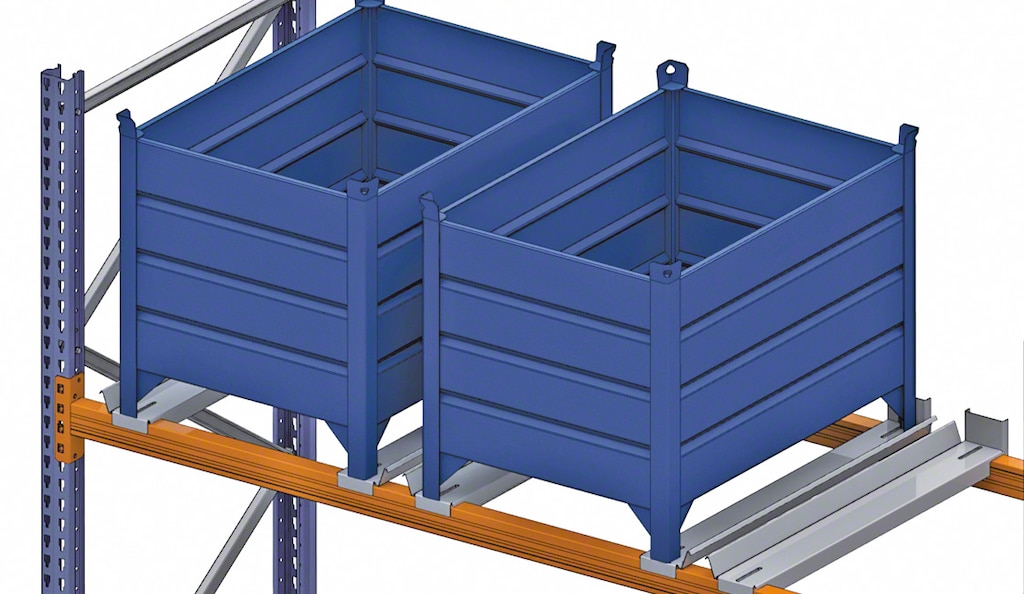

O suporte de contentor é um perfil metálico que é colocado para garantir a segurança do contentor armazenado
O suporte de contentor é um perfil metálico que é colocado para garantir a segurança do contentor armazenado

Suporte de bidão

Componente que permite armazenar de bidões. Pode ser composto por dois rolos que permitem girar os bidões para extrair a mercadoria localizada no interior; ou pode ser uma peça de 50 mm em forma de V que facilita o armazenamento da carga.

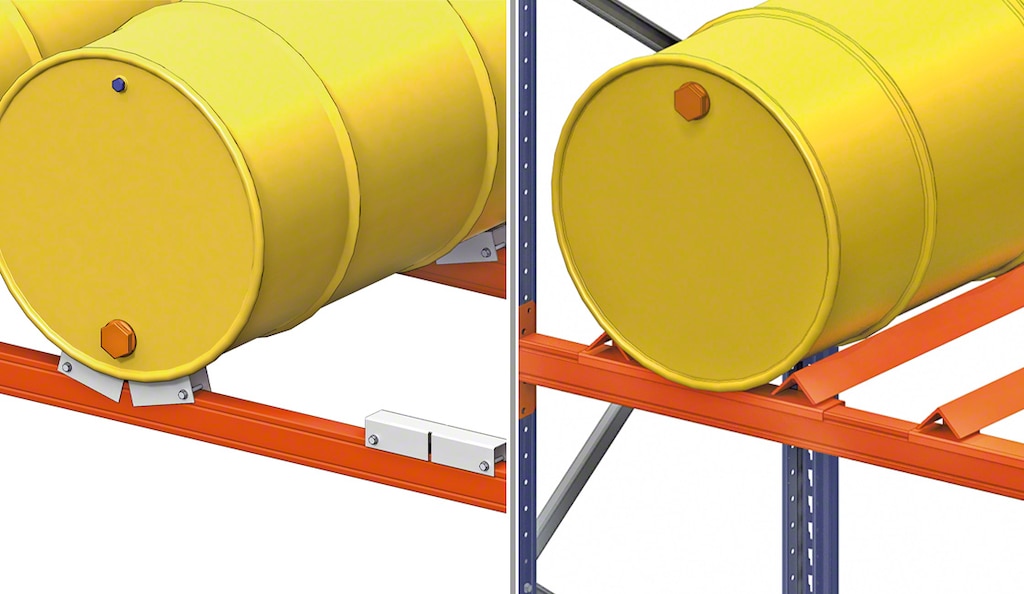

O suporte de bidão é um componente que é instalado na viga para facilitar o armazenamento de bidões ou outros produtos cilíndricos
O suporte de bidão é um componente que é instalado na viga para facilitar o armazenamento de bidões ou outros produtos cilíndricos

Suporte de bobina

Acessório que permite armazenar bobinas ou outros elementos cilíndricos. Esse componente pode ter duas configurações diferentes de acordo com as características da mercadoria, as dimensões da carga ou a finalidade da estante dentro do armazém.

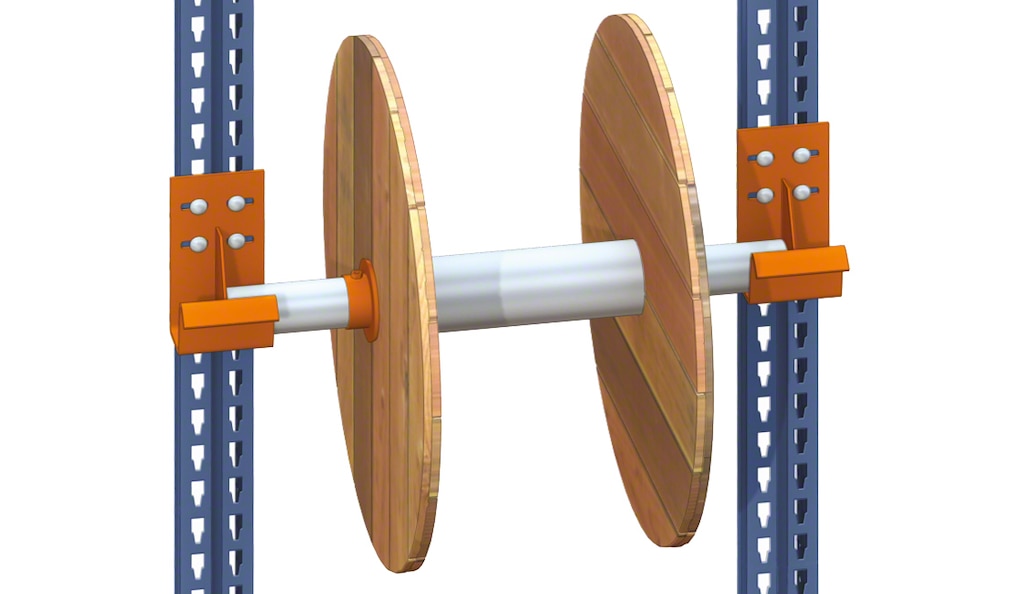

O suporte de bobina é um acessório que adapta as estantes metálicas para o armazenamento de bobinas
O suporte de bobina é um acessório que adapta as estantes metálicas para o armazenamento de bobinas

Elementos de sinalização

Em relação às partes de uma estante metálica, também devemos enumerar elementos que não configuram a estrutura, mas aumentam a segurança do armazém e facilitam a identificação da mercadoria para o utilizador. Os acessórios mais utilizados são os seguintes:

Etiqueta de características

Acessório retangular de PVC que contém todas as características técnicas da estante. A etiqueta é instalada nas extremidades visando torná-la mais visível para os operadores, técnicos ou pickers.

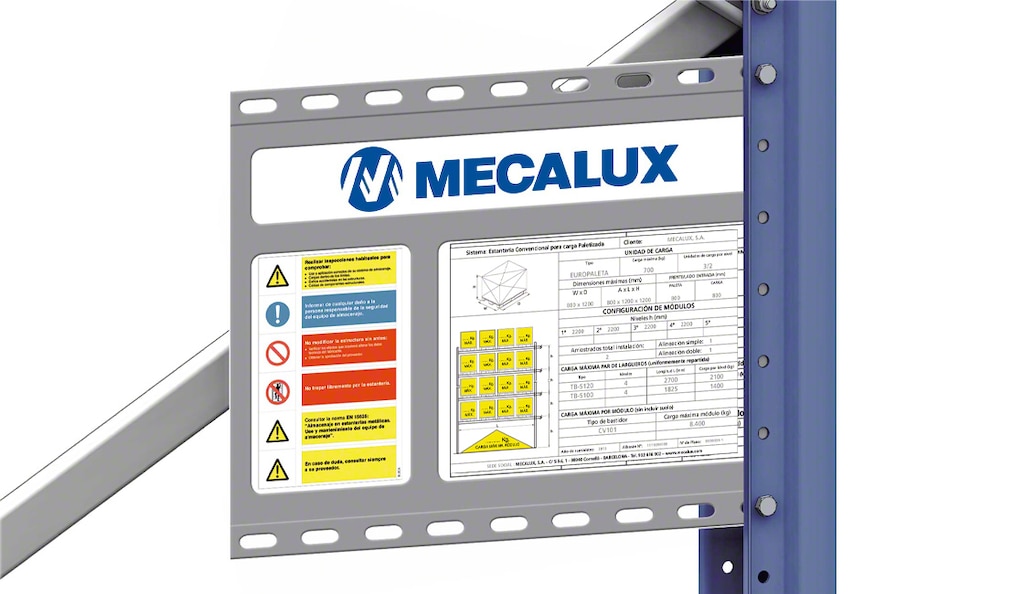

A etiqueta de características é um componente de segurança que contém os detalhes específicos de cada estante
A etiqueta de características é um componente de segurança que contém os detalhes específicos de cada estante

Bandeirolas de sinalização

Chapas retangulares situadas nas extremidades das estantes (no início e final de cada corredor) onde consta um código de identificação interno da empresa. Esse sinal permite que o operador reconheça com facilidade o módulo de estantes metálicas que está situado nesse corredor ou o tipo de carga armazenada.

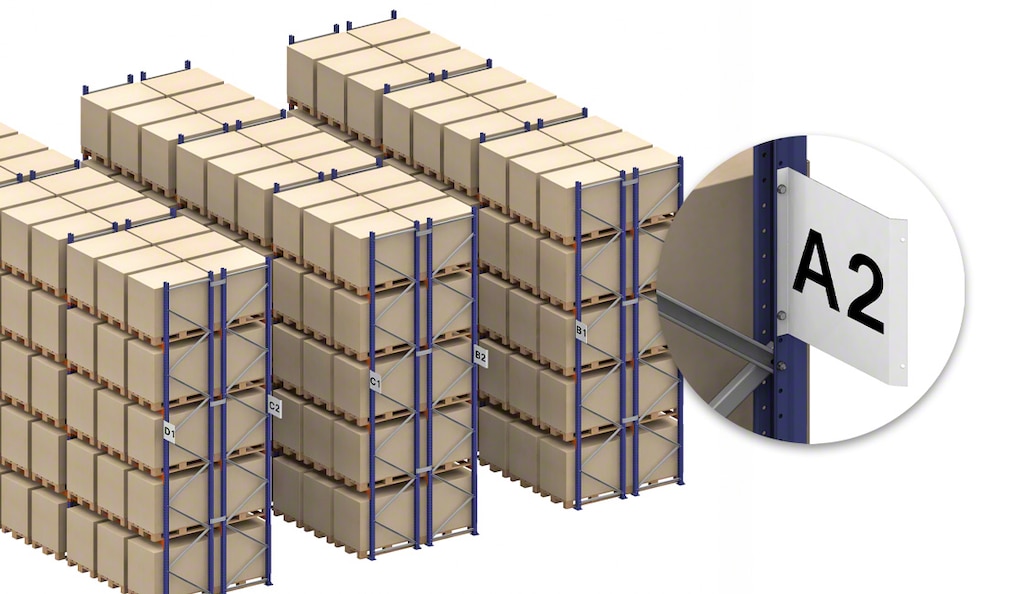

A bandeirola de sinalização é um acessório fixado nos pilares para facilitar a identificação da estante pelo operador
A bandeirola de sinalização é um acessório fixado nos pilares para facilitar a identificação da estante pelo operador

Porta-etiquetas

Acessório que é incorporado no pilar ou na viga para facilitar a identificação da mercadoria. Pode ser aderido diretamente no pilar ou com um suporte para inserir etiquetas de identificação.

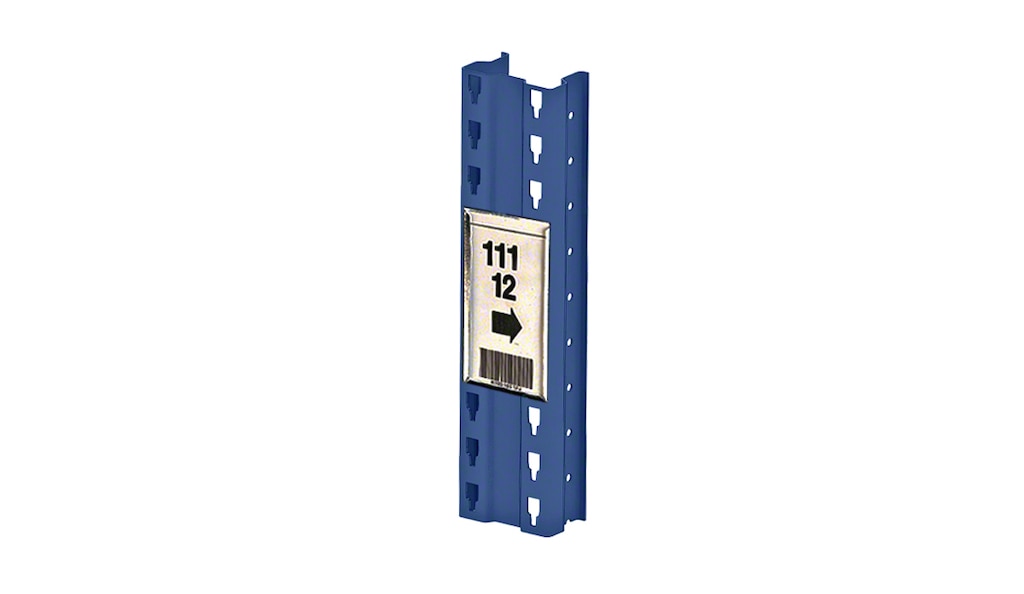

O porta-etiquetas é um acessório que é aderido no pilar para identificar as estantes com um código interno
O porta-etiquetas é um acessório que é aderido no pilar para identificar as estantes com um código interno

Qualidade e segurança para cada parte da estante industrial

O conjunto de componentes que formam uma estante garante a sua estabilidade, rigidez e capacidade de carga. Esses sistemas de armazenamento também contam com um vasto leque de elementos que permitem que as estantes industriais se adaptem a qualquer tipo de mercadoria e unidade de carga.

Portanto, os componentes de uma estante como os travamentos ou as travessas permitem aumentar a capacidade de carga da instalação, enquanto a extensa gama de prateleiras ou vigas permite que esses sistemas de armazenamento se adaptem a todas as necessidades que o cliente possa ter. Se estiver interessado em obter mais informações sobre os sistemas de armazenamento convencionais da Mecalux, não hesite em entrar contato connosco. Um técnico especializado terá prazer em auxiliar para lhe indicar a estante industrial mais adequada para a sua instalação.
